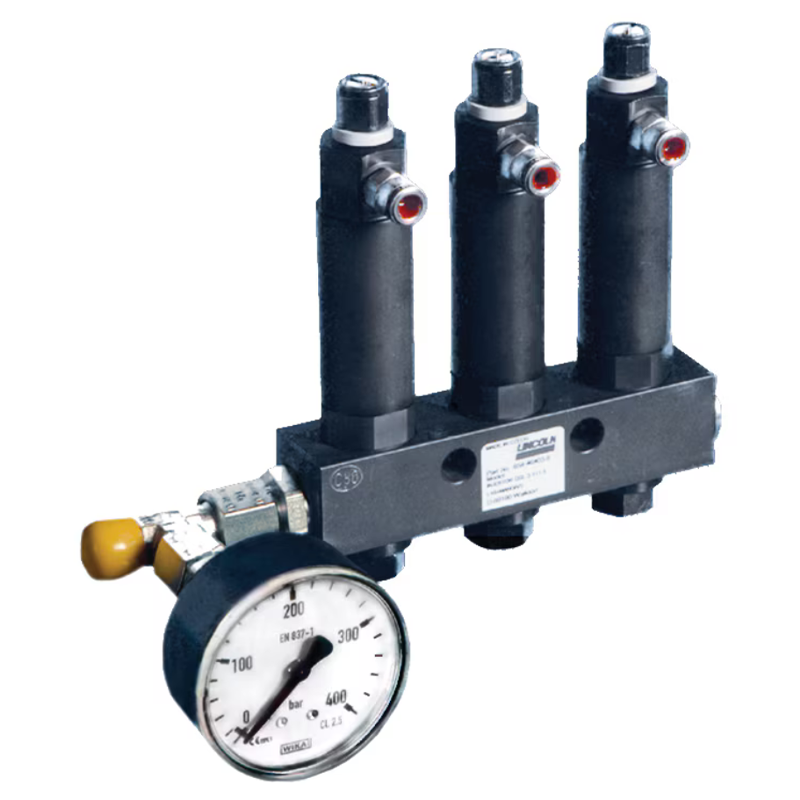

Дозирующие устройства высокого давления QSL – это надежные и эффективные компоненты, специально разработанные для однолинейных систем смазки. Они обеспечивают точную и бесперебойную подачу смазочного материала к различным точкам смазывания даже в самых сложных условиях эксплуатации. Благодаря своей конструкции, устройства QSL способны работать с пластичными смазками класса NLGI 2 при низких температурах, гарантируя надежную защиту оборудования.
Преимущества:
- Высокое давление: До 300 бар, что позволяет перекачивать густые смазки при низких температурах.
- Надежность: Все устройства работают независимо друг от друга, обеспечивая бесперебойную работу системы даже при возникновении неисправностей.
- Удобство контроля: Индикаторные штифты позволяют визуально оценить работу каждого устройства.
- Простота обслуживания: Легкий демонтаж для очистки и замены.
- Универсальность: Подходят для различных отраслей промышленности и типов оборудования.
Какие проблемы решает:
- Обеспечивает надежную смазку оборудования в широком диапазоне температур.
- Предотвращает преждевременный износ и поломки механизмов.
- Увеличивает срок службы оборудования.
- Позволяет автоматизировать процесс смазки, снижая трудозатраты.
Примеры использования:
- Возобновляемые источники энергии: Ветровые турбины, солнечные панели.
- Строительная техника: Экскаваторы, краны, бетономешалки.
- Горнодобывающая и горнообогатительная отрасли: Шахтное оборудование, карьерные самосвалы.
- Промышленное оборудование: Конвейеры, прессы, компрессоры.
- Грузовые автомобили: Шасси, кузова, прицепы.
Как начать использовать:
- Определите потребности: Оцените количество точек смазки, тип смазочного материала и рабочие условия.
- Выберите подходящую модель: Подберите дозирующие устройства QSL с необходимым количеством каналов и техническими характеристиками.
- Проектирование системы: Разработайте схему однолинейной системы смазки с учетом особенностей вашего оборудования.
- Монтаж и настройка: Установите дозирующие устройства на монтажную панель и подключите к магистральному трубопроводу.
- Запуск и обслуживание: Запустите систему и проведите регулярный контроль работы устройств.
Дозирующие устройства высокого давления QSL – это надежное и эффективное решение для автоматизации систем смазки. Они обеспечивают надежную защиту оборудования, увеличивают его срок службы и снижают затраты на обслуживание.
Хотите повысить надежность и эффективность работы вашего оборудования? Обратитесь к специалистам компании Lubrication Systems! Мы поможем вам подобрать оптимальное решение для ваших задач и разработаем индивидуальную систему смазки.
|
Технические характеристики |
||
|
Принцип работы |
дозирующее устройство |
|
|
Выходы |
от 1 до 6 |
|
|
Дозирование |
0,05–0,4 см³ |
0,003–0,024 дюйма³ |
|
Смазочный материал |
пластичная смазка NLGI 0, 1, 2 |
|
|
Рабочая температура |
от −40 до +70 °C |
от −40 до +158 °F |
|
Рабочее давление |
140–300 бар |
2030–4350 фунтов/дюйм² |
|
Давление сброса |
≤60 бар |
≤870 фунтов/дюйм² |
|
Материал |
сталь, чёрная хромированная, полиуретан |
|
|
Соединение магистрального трубопровода |
G 3/8 для стальной трубы |
|
|
Выходное соединение |
G 1/8 для трубок/шлангов |
|
|
Точка смазывания |
беспаечное соединение труб, DIN 3862 |
|
|
Размеры |
длина: макс. 160 мм |
6,3 дюйма |
|
Положение монтажа |
любое |
|
|
Информация для заказа |
||||
|
Номер детали 1) |
Обозначение |
Объём дозирования на ход подачи |
Цвет кольца |
|
|
|
см3 |
дюймы3 |
|
|
|
554-32810-1 |
QSL 0,05 |
0,05 |
0,00305 |
синий |
|
554-32811-1 |
QSL 0,1 |
0,10 |
0,00610 |
белый |
|
554-32812-1 |
QSL 0,2 |
0,20 |
0,01220 |
жёлтый |
|
554-32813-1 |
QSL 0,3 |
0,30 |
0,01830 |
красный |
|
554-32814-1 |
QSL 0,4 |
0,40 |
0,02440 |
зелёный |
1)Если обратное давление в трубопроводах подачи смазочного материала ≥100 бар, или если несколько инжекторов объединяются для подачи смазки в одну точку смазывания, используйте обратные клапаны с номером детали 223-12289-7.
Принадлежности
Для дозирующих устройств QLS используются монтажные панели с 1–6 выходами (для вставных фитингов), затягиваемыми полым винтом с резьбой G 3/8 для O-образного уплотнения. Монтажные панели с нормальным профилем доступны в исполнении из стали. Соединение магистрального трубопровода G 3/8 предназначено для стальной трубы 16 × 2 мм (0,63 × 0,08 дюйма) Соединение линии смазывания предназначено для пластмассовой трубки 4,1 × 2,3 мм (0,16 × 0,09 дюйма).
|
Обратные клапаны и комплект заглушек |
|||||
|
Номер детали |
Описание |
||||
|
223-12289-7 |
обратные клапаны для соединения на выходах в точках смазывания |
||||
|
554-34387-1 |
комплект заглушек 5 |
||||
|
Монтажные панели |
|||||
|
Номер детали 1) |
Обозначение |
Размеры |
|||
|
|
монтажное отверстие |
общая длина |
|||
|
|
мм |
дюймы |
мм |
дюймы |
|
|
454-71505-1 |
разделительная пластина, 2 отверстия |
74 |
2,91 |
130 |
5,11 |
|
454-71506-1 |
разделительная пластина, 3 отверстия |
42 |
1,65 |
130 |
5,11 |
|
454-71507-1 |
разделительная пластина, 4 отверстия |
84 |
3,3 |
172 |
6,77 |
|
454-71508-1 |
разделительная пластина, 5 отверстия |
126 |
4,96 |
214 |
8,42 |
|
454-71509-1 |
разделительная пластина, 6 отверстия |
841) |
3,3 |
256 |
10,07 |
1)Вместо инжекторов разделительная пластина может быть оснащена комплектом заглушек 5, номер детали для заказа: 554-34387-1.
