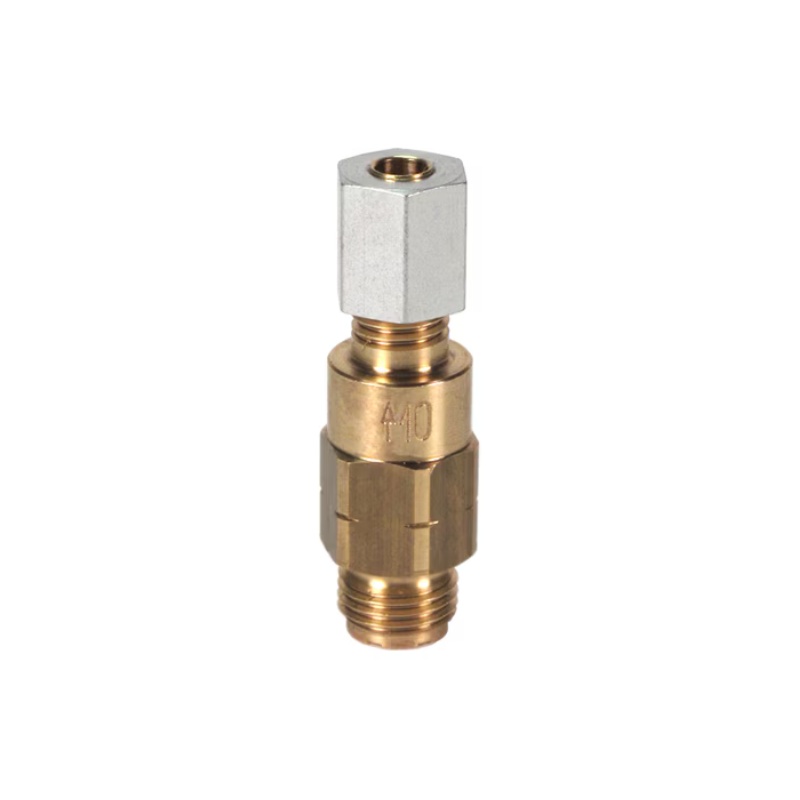

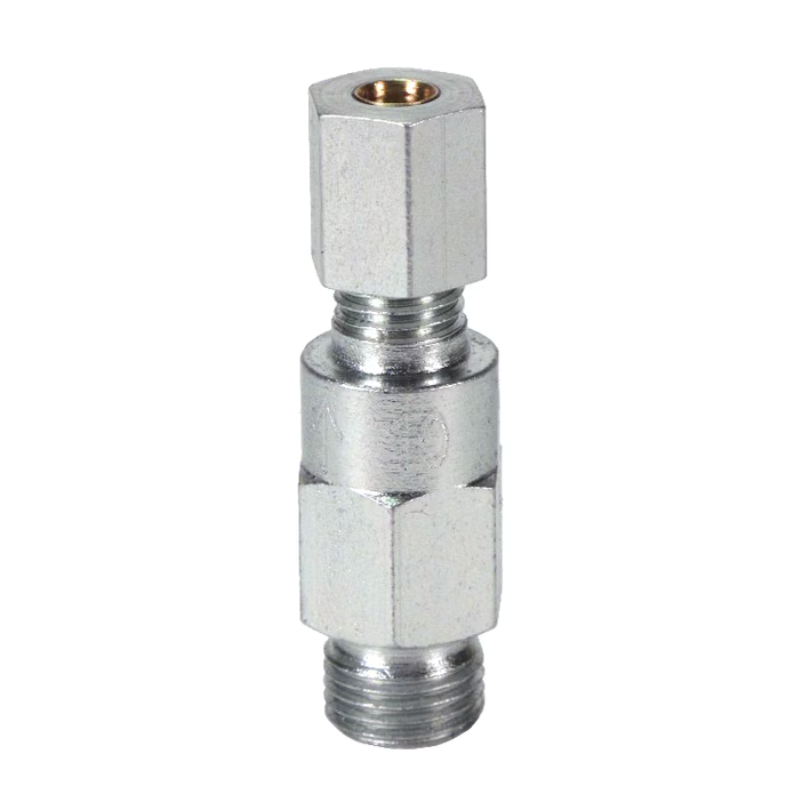

Динамические дозирующие устройства серии 361 представляют собой компактные и эффективные компоненты, специально разработанные для однолинейных систем смазывания. Они обеспечивают точную и равномерную подачу смазочных материалов (масла или жидкой смазки) к различным точкам смазки оборудования. Принцип работы основан на создании заданного давления, которое обеспечивает непрерывную подачу смазки через дозирующее устройство и далее по смазочной системе.
Преимущества
- Гибкость: Благодаря возможности использования с монтажными панелями на 1-6 каналов, устройства серии 361 позволяют создавать системы смазывания любой сложности, адаптированные к индивидуальным потребностям оборудования.
- Простота установки: Устройства устанавливаются непосредственно на оборудование, что упрощает монтаж и обслуживание системы смазывания.
- Надежность: Высокое качество изготовления и использование прочных материалов гарантируют длительный срок службы устройств.
- Точность дозирования: За счет точной настройки давления обеспечивается оптимальное количество смазки, подаваемое к каждой точке смазки.
Какие проблемы решает
- Обеспечивает надежную смазку оборудования: Предотвращает преждевременный износ деталей, увеличивает срок службы оборудования и снижает затраты на ремонт.
- Повышает эффективность работы оборудования: Оптимальная смазка снижает трение и нагрев деталей, что приводит к повышению производительности и снижению энергопотребления.
- Упрощает обслуживание оборудования: Централизованная система смазывания позволяет легко контролировать и обслуживать все точки смазки.
Примеры использования
- Смазывание цепей: Обеспечивает плавную работу цепей, предотвращает их износ и увеличивает срок службы.
- Смазывание транспортных и ленточных конвейеров: Гарантирует бесперебойную работу конвейеров, снижает трение и повышает производительность.
Как начать использовать
Для подбора оптимального решения и начала использования дозирующих устройств серии 361 рекомендуем обратиться к специалистам компании Lubrication Systems. Они проведут профессиональную консультацию, подберут необходимое оборудование и разработают индивидуальную систему смазывания для вашего оборудования.
Динамические дозирующие устройства серии 361 являются надежным и эффективным решением для смазывания различного оборудования. Благодаря своим преимуществам и широким возможностям применения они позволяют оптимизировать процесс смазки, повысить надежность и долговечность оборудования, а также снизить затраты на обслуживание.
Обращайтесь к специалистам компании Lubrication Systems для получения подробной консультации и подбора оптимального решения для вашей системы смазывания.
|
Технические характеристики |
||
|
Принцип работы |
динамическое дозирующее устройство |
|
|
Выходы |
1 |
|
|
Объём дозирования |
||
|
масло и жидкая смазка |
0,01–0,20 см³ |
0,0006–0,012 дюйма³ |
|
синтетическое масло |
0,02–0,10 см³ |
0,001–0,006 дюйма³ |
|
Смазочный материал |
минеральное и синтетическое масло, 10–1000 мм²/с, 0,015–1,55 дюйма²/с |
|
|
Рабочая температура |
от 0 до +80 °C |
от +32 до +176 °F |
|
Рабочее давление |
мин. 8 бар |
мин. 116 фунтов/дюйм² |
|
Давление сброса |
макс. 3 бар |
макс. 43,5 фунта/дюйм² |
|
Материал |
сталь (оцинкованная, без Cr6) (масло, пластичная смазка) |
|
|
Соединение магистрального трубопровода |
||
|
трубка |
ø 6–12 мм |
0,236–0,472 дюйма |
|
беспаечные трубные соединения для резьбы |
G 1/8; G 1/4 |
|
|
Выходное соединение |
||
|
трубка |
ø 4 мм |
0,16 дюйма |
|
|
прямой фитинг со стяжной гайкой |
|
|
Размеры |
мин. 42 × 14 мм |
1,653 × 0,551 дюйма |
|
Положение монтажа |
любое |
|
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. |
|
|
361-200-40000-00 |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. |
|
Сконфигурировать изделие, скачать файл CAD
Принадлежности
|
Монтажные панели |
|
|
|
Для дозирующих устройств 361 используются монтажные панели VL с 1–6 выходами (для резьбовых фитингов) с резьбой M 10×1 мм для плоской уплотнительной шайбы. |
|
Информация для заказа — монтажные панели |
|
|
Номер детали |
Описание |
|
VL-01-B-A-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-A-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-A-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-A-M4 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-E-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-E-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-E-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-E-M4 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-02-B-A-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-A-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-A-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-A-M4 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-E-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-E-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-E-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-E-M4 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-03-B-A-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-A-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-A-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-A-M4 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-E-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-E-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-E-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-E-M4 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-04-B-A-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-A-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-A-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-A-M4 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-E-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-E-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-E-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-E-M4 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-05-B-A-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-A-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-A-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-A-M4 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-E-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-E-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-E-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-E-M4 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-06-B-A-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-A-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-A-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-B-A-M4 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-B-E-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-E-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-E-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-A-E-M4 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
