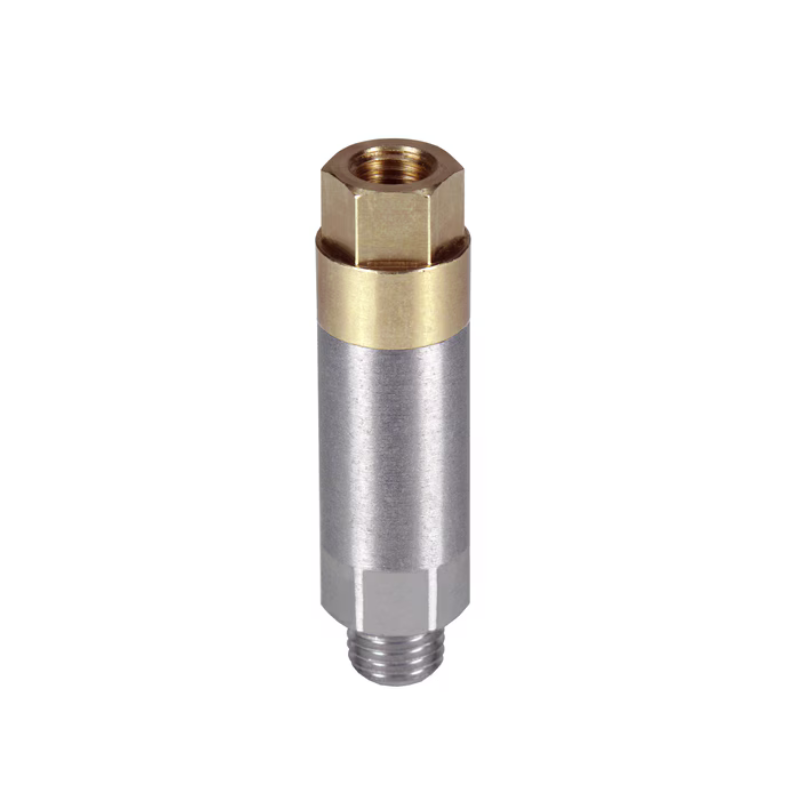

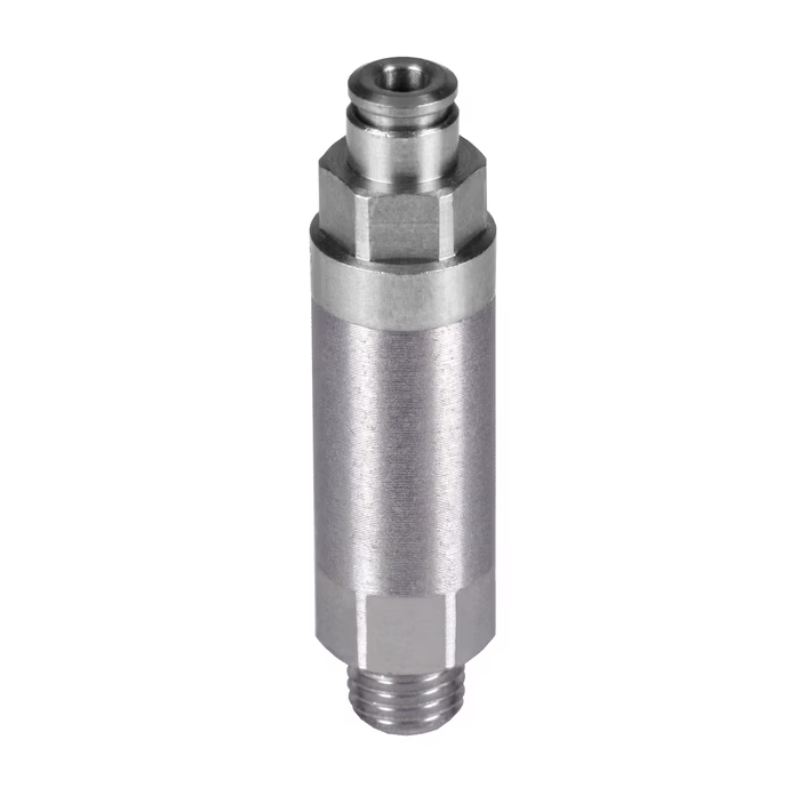

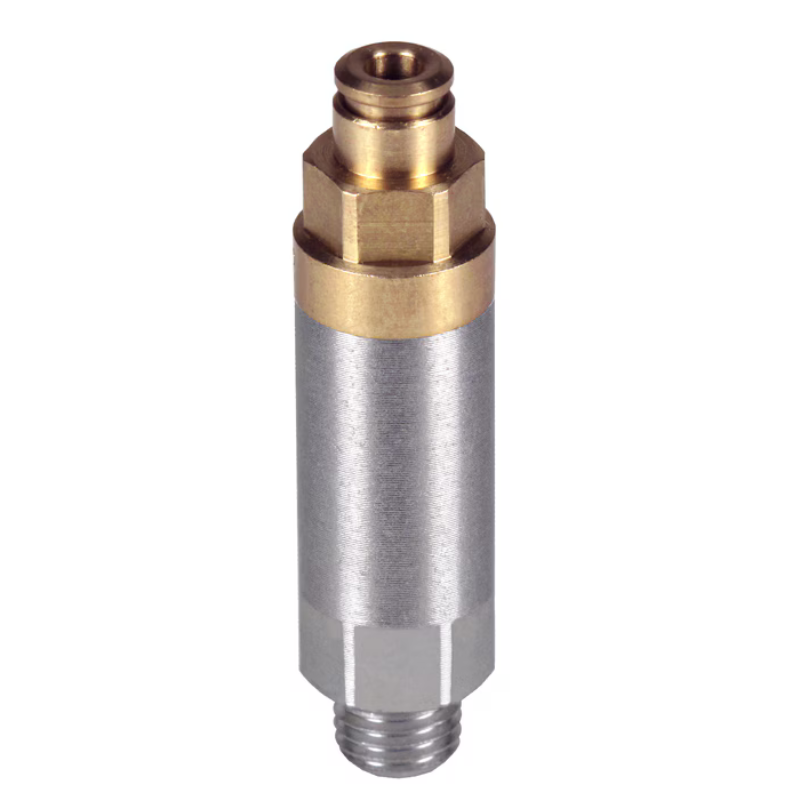

Дозирующие устройства серии 341 представляют собой компактные и эффективные решения для централизованных систем смазывания. Они предназначены для точной дозировки масла или жидкой смазки в различных точках оборудования. Принцип работы основан на предварительном цикле смазывания, обеспечивающем надежную подачу смазочного материала.
Преимущества дозирующих устройств 341
- Гибкость: Возможность создания систем с различным количеством точек смазывания благодаря модульной конструкции.
- Надежность: Предварительный цикл смазывания гарантирует стабильную работу системы.
- Простота монтажа: Легко устанавливаются на монтажные панели.

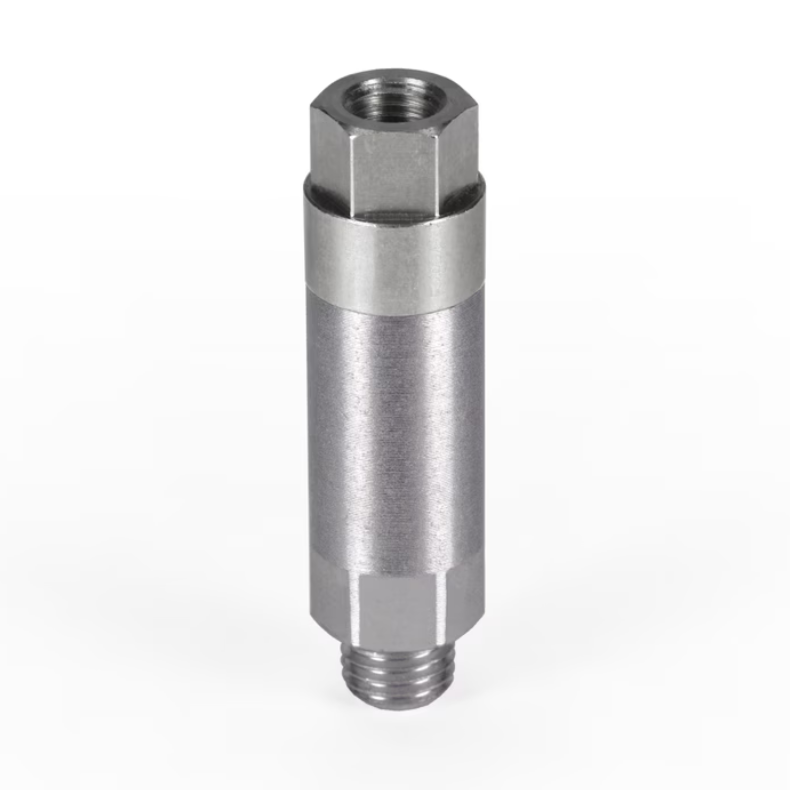

- Коррозионная стойкость: Доступны модели из нержавеющей стали для агрессивных сред.
- Широкий диапазон дозировки: Возможность выбора дозирующих ниппелей различного объема.
Какие проблемы решают дозирующие устройства 341?
- Обеспечивают надежную смазку: Защищают оборудование от износа, увеличивают срок службы.
- Повышают эффективность работы: Минимизируют простои оборудования из-за неисправностей, связанных с недостаточной смазкой.
- Упрощают обслуживание: Централизованная система смазывания облегчает контроль и обслуживание оборудования.
Примеры использования
Дозирующие устройства 341 широко применяются в различных отраслях промышленности:
- Машиностроение: Станки, прессы, конвейеры.
- Полиграфия: Печатные машины, фальцевальные машины.
- Упаковка: Упаковочные машины, этикеровочные машины.
- Текстильная промышленность: Текстильные станки.
Как начать использовать дозирующие устройства 341?
- Определите потребности: Оцените количество точек смазывания, тип смазочного материала, условия эксплуатации.
- Выберите оборудование: Подберите подходящую модель дозирующего устройства и монтажные панели.
- Проектирование системы: Разработайте схему системы смазывания с учетом особенностей вашего оборудования.
- Монтаж и настройка: Установите оборудование и настройте систему в соответствии с инструкцией.
Дозирующие устройства серии 341 – это надежное и эффективное решение для автоматизации процесса смазывания оборудования. Благодаря своей гибкости, надежности и простоте использования они широко применяются в различных отраслях промышленности.
Хотите узнать больше о дозирующих устройствах 341 и подобрать оптимальное решение для вашего оборудования? Обращайтесь к специалистам компании Lubrication Systems!
|
Технические характеристики |
||
|
Принцип работы |
Дозирующие устройства с предварительным циклом смазывания 1) |
|
|
Выходы |
1 |
|
|
Объём дозирования |
||
|
масло |
0,01–0,16 см³ |
0,0006-0,0097 дюйма³ |
|
жидкая смазка |
0,03–0,10 см³ |
0,0018-0,0061 дюйма³ |
|
Смазочный материал |
минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с |
|
|
Рабочая температура |
от 0 до 80 °C |
от 32 до 176 °F |
|
Рабочее давление |
мин. 6 бар |
мин. 87 фунтов/дюйм² |
|
Давление сброса |
макс. 3 бар |
макс. 43,5 фунта/дюйм² |
|
Материал |
алюминий, сталь (оцинкованная, без Cr6), нержавеющая сталь, никелированная латунь, латунь, медь, FKM (FPM)/бутадиенакрилонитрильный каучук |
|
|
Соединение магистрального трубопровода |
||
|
трубка |
ø 6–10 мм |
0,236 или 0,393 дюйма |
|
беспаечные трубные соединения для резьбы |
G 1/8; G 1/4 |
|
|
Выходное соединение |
||
|
трубка |
ø 2,5 и 4 мм |
ø 0,098 и 0,16 дюйма |
|
с быстроразъёмным соединением SKF |
дозирующий ниппель (VS) |
|
|
для беспаечного трубного соединения |
дозирующий ниппель (00) |
|
|
Размеры |
мин. 43,5 × 12 мм |
1,713 × 0,472 дюйма |
|
Положение монтажа |
любое |
|
1)Дозирующее устройство с предварительным циклом смазывания = Инжектор прямой подачи
Давление насоса непосредственно обеспечивает подачу смазочного материала в подшипник
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. |
|
|
341-200-10000-00 |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. |
|
Сконфигурировать изделие, скачать файл CAD
Принадлежности
|

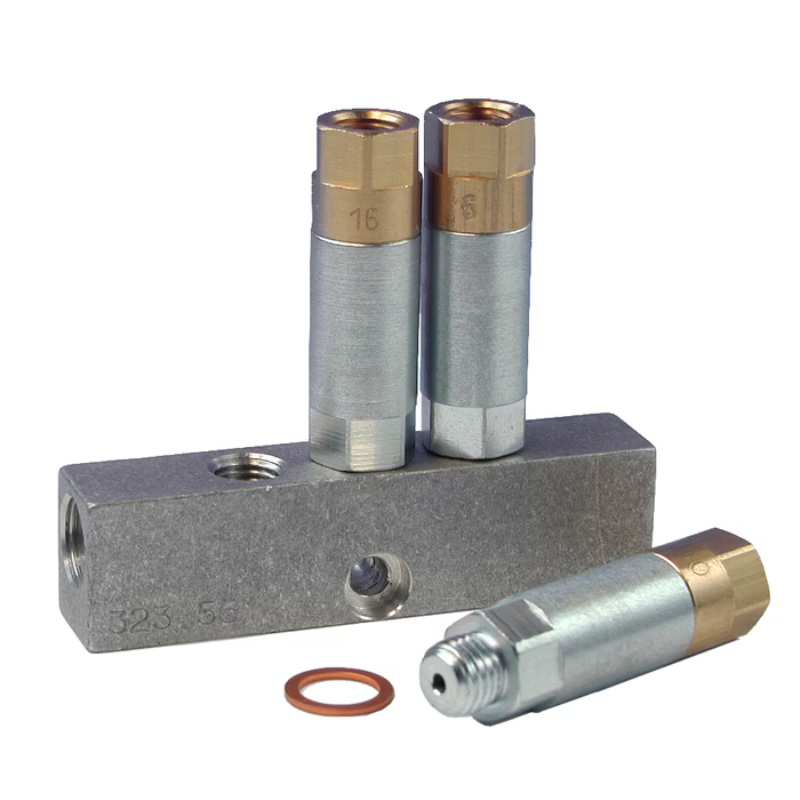

Монтажные панели |
|
|
|
Для дозирующих устройств 341 используются монтажные панели VL с 1–6 выходами (для резьбовых фитингов) с резьбой M8x1 мм для O-образного уплотнения или медной плоской уплотнительной шайбы. Монтажные панели с нормальным профилем доступны в исполнении из алюминия и нержавеющей стали, а монтажные панели с узким профилем доступны только в исполнении из алюминия. |
|
Информация для заказа — монтажные панели |
|
|
Номер детали |
Описание |
|
VL-01-A-A-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-A-A-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-A-A-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
|
VL-01-A-A-M4 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-A-E-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-A-E-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-A-E-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
|
VL-01-A-E-M4 |
Монтажная панель с 1 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-D-A-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-D-A-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-D-A-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
|
|
|
|
VL-02-A-A-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-A-A-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-A-A-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
|
VL-02-A-A-M4 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-A-E-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-A-E-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-A-E-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
|
VL-02-A-E-M4 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-D-A-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-D-A-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-D-A-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
|
|
|
|
VL-03-A-A-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-A-A-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-A-A-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
|
VL-03-A-A-M4 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-A-E-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-A-E-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-A-E-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
|
VL-03-A-E-M4 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-D-A-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-D-A-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-D-A-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
|
|
|
|
VL-04-A-A-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-A-A-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-A-A-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
|
VL-04-A-A-M4 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-A-E-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-A-E-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-A-E-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
|
VL-04-A-E-M4 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-D-A-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-D-A-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-D-A-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
|
|
|
|
VL-05-A-A-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-A-A-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-A-A-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
|
VL-05-A-A-M4 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-A-E-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-A-E-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-A-E-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
|
VL-05-A-E-M4 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-D-A-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-D-A-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-D-A-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
|
|
|
|
VL-06-A-A-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-A-A-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-A-A-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M10x1 с выточкой для беспаечного соединения |
|
VL-06-A-A-M4 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-A-E-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-A-E-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-A-E-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного соединения |
|
VL-06-A-E-M4 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-D-A-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-D-A-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-D-A-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), малый профиль, M8x1 без выточки, алюминий, M10x1 с выточкой для беспаечного соединения |
