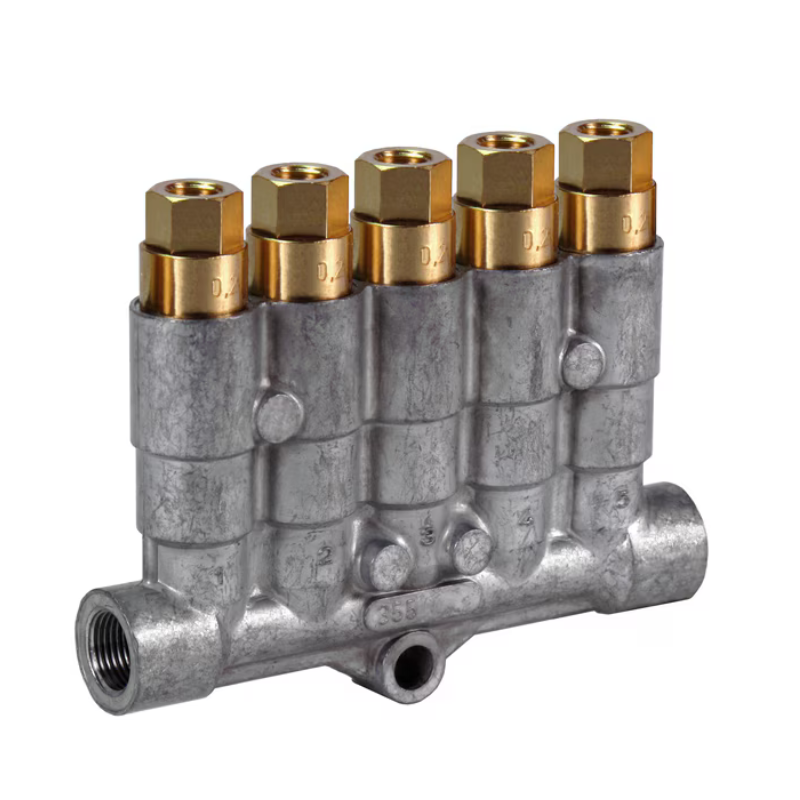

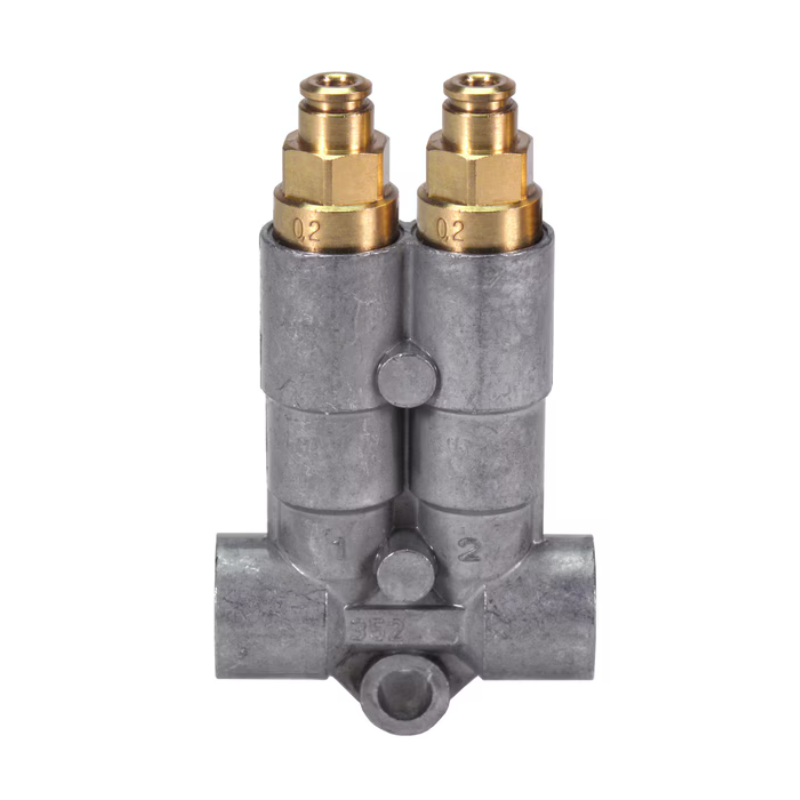

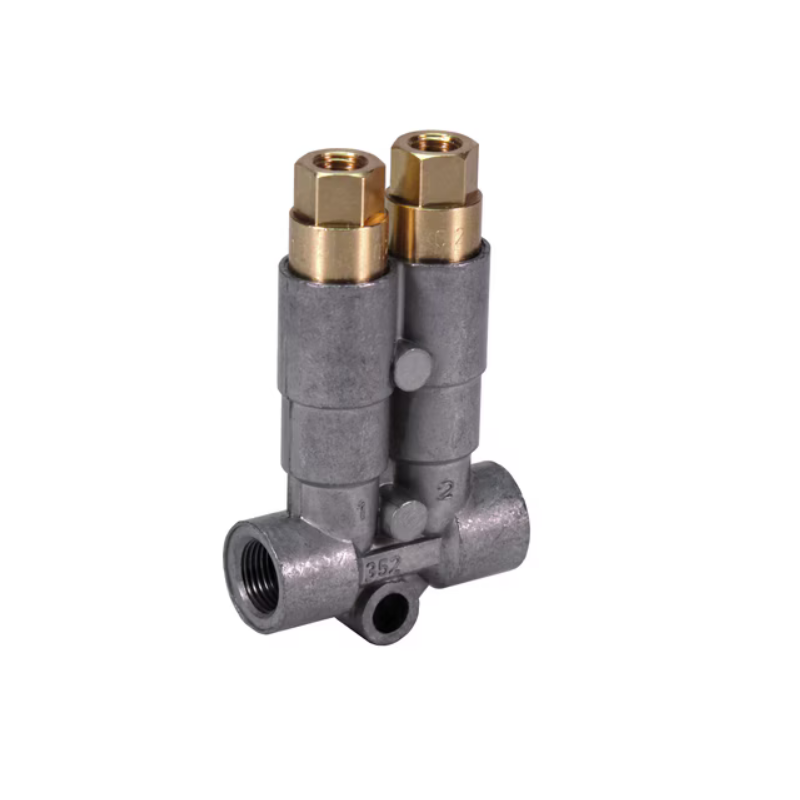

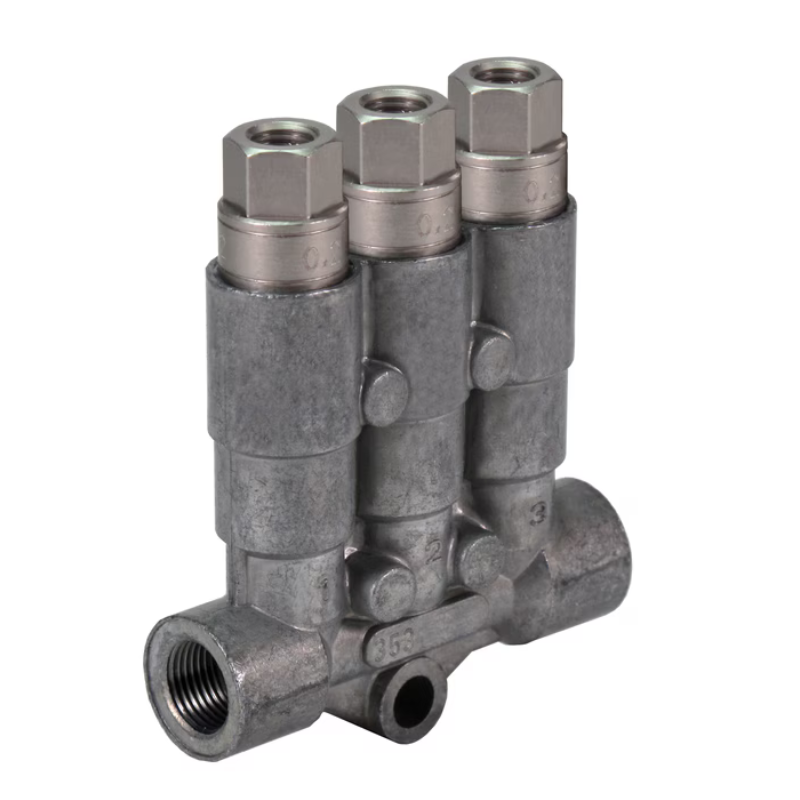

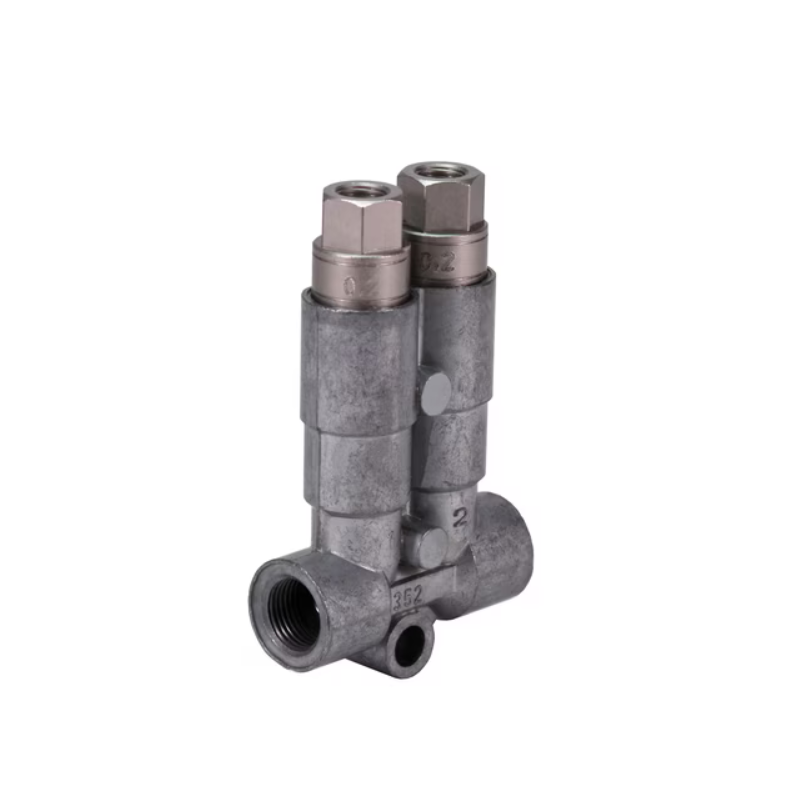

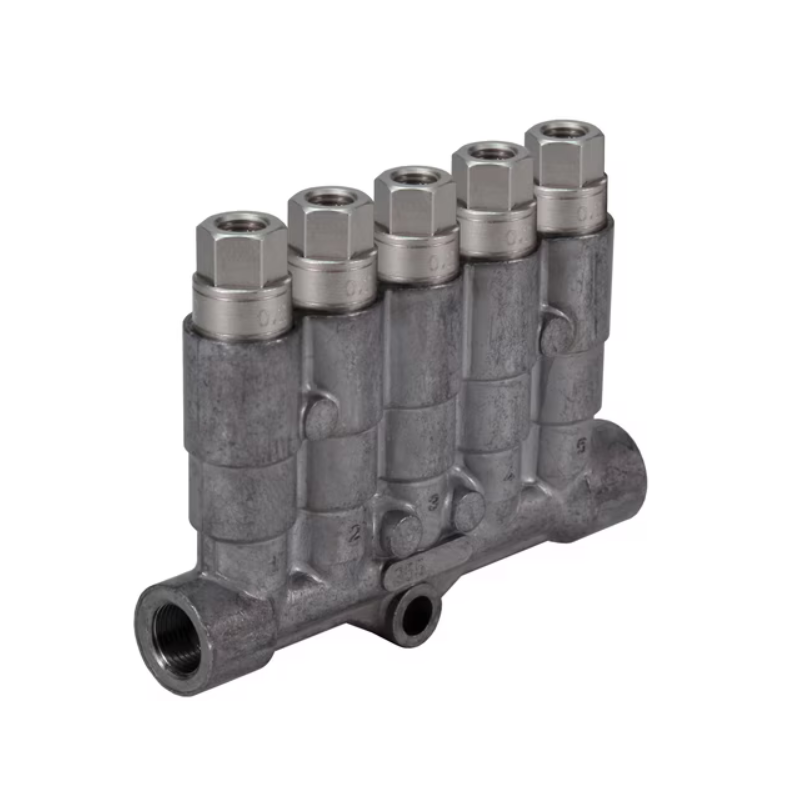

Дозирующие устройства серии 350 с предварительным циклом смазывания представляют собой компактные и эффективные решения для централизованных систем смазывания. Они обеспечивают точную и надежную подачу смазочных материалов к различным точкам оборудования, продлевая срок его службы и повышая производительность.
Принцип работы устройства основан на предварительном заполнении смазочным материалом дозирующего элемента перед подачей. Это обеспечивает стабильную смазку даже при переменных нагрузках и низких температурах.
Преимущества
- Высокая точность дозирования: Благодаря продуманной конструкции дозирующих элементов обеспечивается точная подача смазки в заданном объеме.
- Надежность и долговечность: Изготовленные из высококачественных материалов, устройства серии 350 отличаются надежностью и длительным сроком службы.
- Простота установки и обслуживания: Устройства легко монтируются на оборудование и не требуют сложного обслуживания.
- Гибкость конфигурации: Широкий выбор моделей позволяет подобрать оптимальное решение для любой системы смазывания.
- Высокая эффективность: За счет точной подачи смазки снижается расход смазочных материалов и уменьшается риск возникновения аварийных ситуаций.
Какие проблемы решает
- Недостаточная смазка: Дозирующие устройства 350 обеспечивают равномерную и достаточную подачу смазки ко всем точкам трения, предотвращая преждевременный износ оборудования.
- Перерасход смазочных материалов: Точная дозировка позволяет снизить расход смазки и сократить затраты на обслуживание.
- Риск загрязнения оборудования: Герметичная конструкция устройств предотвращает попадание загрязнений в систему смазывания.
- Сложность обслуживания: Простая конструкция и доступность запасных частей облегчают обслуживание устройств.
Примеры использования
- Станки: Обеспечение надежной работы станков с ЧПУ, токарных и фрезерных станков.
- Печатные машины: Защита печатных форм и валов от износа.
- Упаковочные машины: Гарантия бесперебойной работы упаковочных линий.
- Текстильная промышленность: Смазка веретен, шпинделей и других механизмов.
- Сельское хозяйство: Смазка сельскохозяйственной техники.
Как начать использовать
Для подбора оптимального решения для вашей системы смазывания, обратитесь к специалистам компании Lubrication Systems. Они проведут анализ вашего оборудования, подберут необходимые компоненты и разработают индивидуальную схему смазывания.
Дозирующие устройства серии 350 с предварительным циклом смазывания – это надежное и эффективное решение для обеспечения бесперебойной работы вашего оборудования. Благодаря своим преимуществам, они широко применяются в различных отраслях промышленности.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазывания.
|
Технические характеристики |
||
|
Принцип работы |
дозирующее устройство с предварительным циклом смазывания 1) |
|
|
Выходы |
2, 3 или 5 |
|
|
Объём дозирования |
||
|
масло |
0,05–0,60 см³ |
0,003–0,037 дюйма³ |
|
жидкая смазка |
0,10–0,30 см³ |
0,0061–0,0183 дюйма³ |
|
Смазочный материал |
минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с |
|
|
Рабочая температура |
от 0 до +80 °C |
от +32 до +176 °F |
|
Рабочее давление |
мин. 6 бар |
мин. 87 фунтов/дюйм² |
|
Давление сброса |
макс. 3 бар |
макс. 43,5 фунта/дюйм² |
|
Материал |
литой цинк, латунь (масло), |
|
|
Соединение магистрального трубопровода |
||
|
различные фитинги для трубки |
ø 6–10 мм |
0,236–0,393 дюйма |
|
заглушки для резьбы |
M 12×1 |
|
|
Выходное соединение |
||
|
трубка |
ø 2,5 и 4 мм |
ø 0,098 и 0,16 дюйма |
|
дозирующий ниппель (VS) |
0,16 дюйма с быстроразъёмным соединением SKF |
|
|
дозирующий ниппель (00) |
для беспаечного трубного соединения |
|
|
Размеры |
мин. 46 × 83 × 18 мм |
1,811 × 3,267 × 0,708 дюйма |
|
Положение монтажа |
любое |
|
1)Дозирующее устройство с предварительным циклом смазывания = Инжектор прямой подачи смазочного материала
Давление насоса непосредственно обеспечивает подачу смазочного материала в подшипник
|
Образец заказа |
||||||||
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. |
||||||||
|
353-0VS-35600-BB |
|
|||||||
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. Более подробная информация представлена в каталоге продукции. |
||||||||
|
Взаимозаменяемые дозирующие ниппели для масла |
||||||||
|
Выход, ø |
Эластомерный материал |
Дозирующий ниппель * |
Номера деталей, по объёму дозирования |
|||||
|
мм |
дюймы |
|
0,05 см3 |
0,10 см3 |
0,20 см3 |
0,40 см3 |
0,60 см3 |
|
|
4 |
0,16 |
NBR |
00 |
352-005-K |
352-010-K |
352-020-K |
352-040-K |
352-060-K |
|
4 |
0,16 |
NBR |
VS |
352-005-VS |
352-010-VS |
352-020-VS |
352-040-VS |
352-060-VS |
|
4 |
0,16 |
FKM (FPM) |
00 |
352-005-K-S8 |
352-010-K-S8 |
352-020-K-S8 |
352-040-K-S8 |
352-060-K-S8 |
|
4 |
0,16 |
FKM (FPM) |
VS |
352-005-S8-VS |
352-010-S8-VS |
352-020-S8-VS |
352-040-S8-VS |
352-060-S8-SVS |
*) 00 = для беспаечного трубного соединения
VS = с быстроразъёмным соединением SKF
|
Взаимозаменяемые дозирующие ниппели для жидкой пластичной смазки |
|||||||
|
Выход, ø |
Эластомерный материал |
Дозирующий ниппель * |
Номера деталей, по объёму дозирования |
||||
|
мм |
дюймы |
|
0,10 см3 |
0,20 см3 |
0,30 см3 |
0,60 см3 |
|
|
4 |
0,16 |
NBR |
00 |
995-993-610 |
995-993-620 |
995-993-630 |
995-993-660 |
|
4 |
0,16 |
NBR |
VS |
995-993-610-VS |
995-993-620-VS |
995-993-630-VS |
- |
|
4 |
0,16 |
FKM (FPM) |
00 |
352-010-K-S82 |
352-020-K-S82 |
352-030-K-S82 |
- |
|
4 |
0,16 |
FKM (FPM) |
VS |
352-010-S82-VS |
352-020-S82-VS |
352-030-S82-VS |
- |
*) 00 = для беспаечного трубного соединения
VS = с быстроразъёмным соединением SKF
Сконфигурировать изделие, скачать файл CAD
