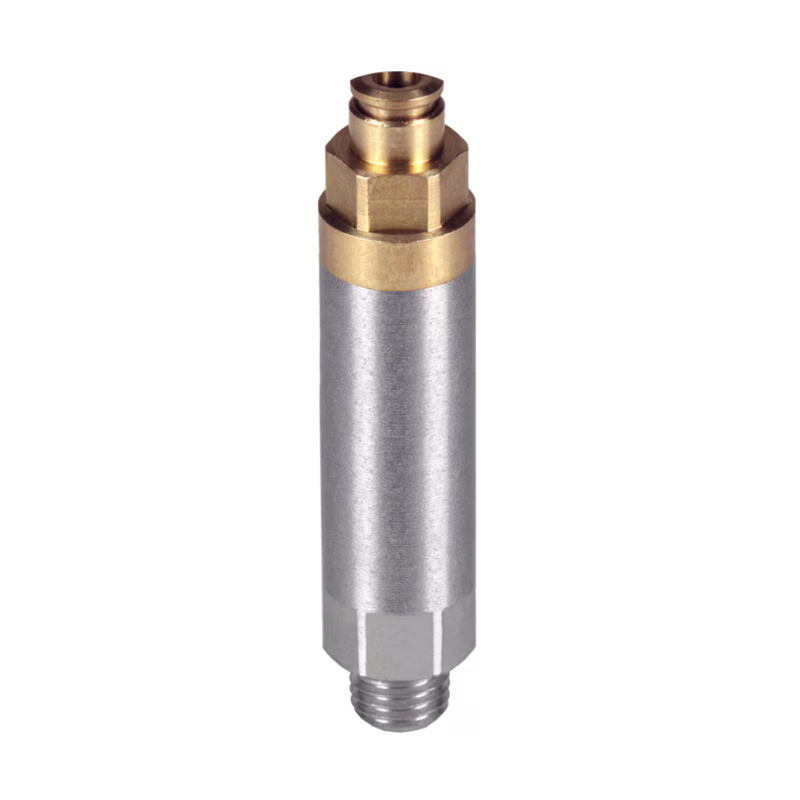

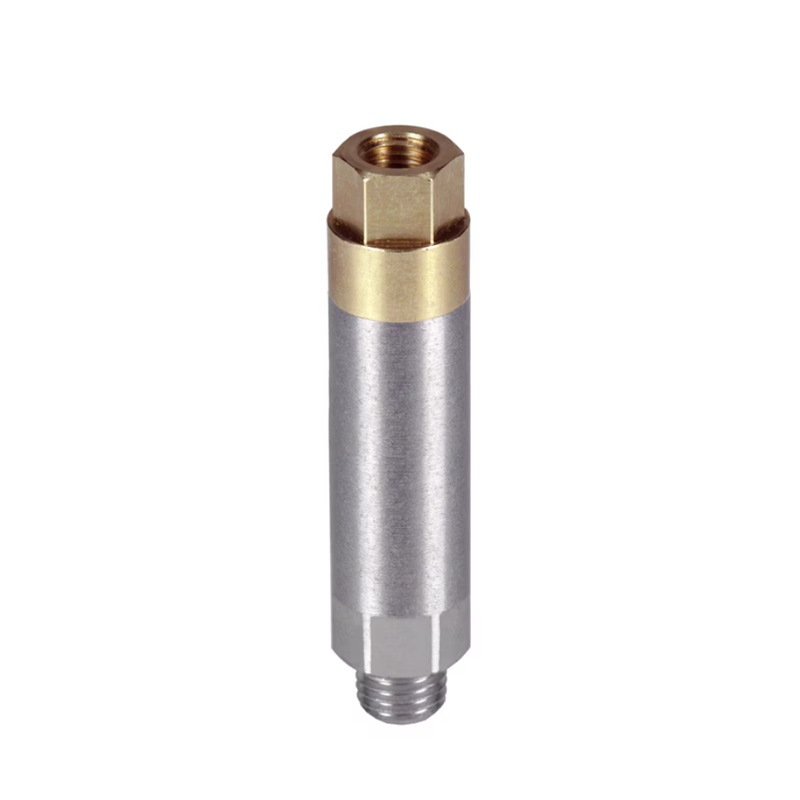

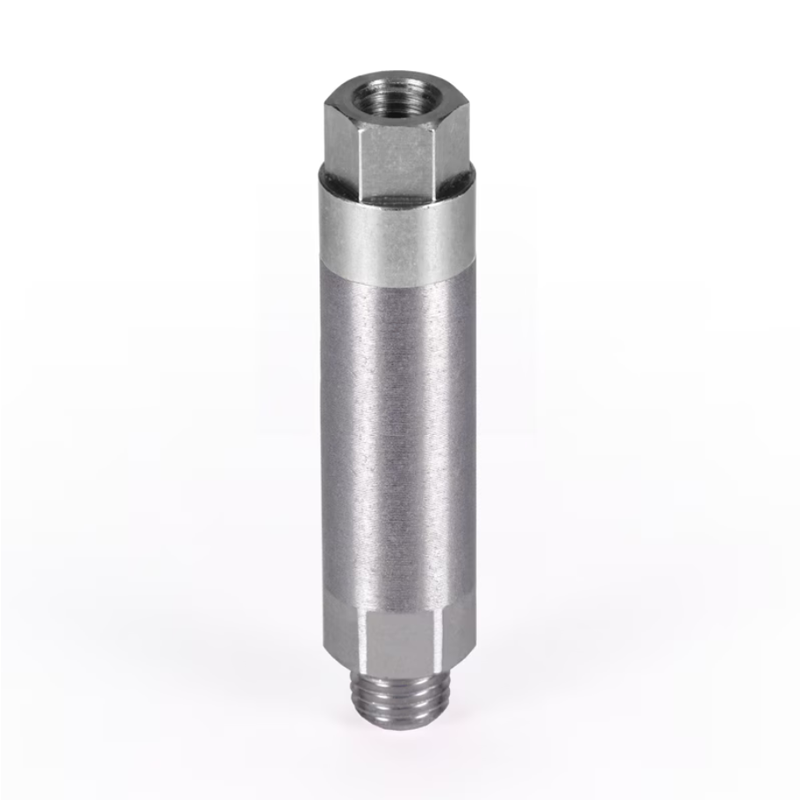

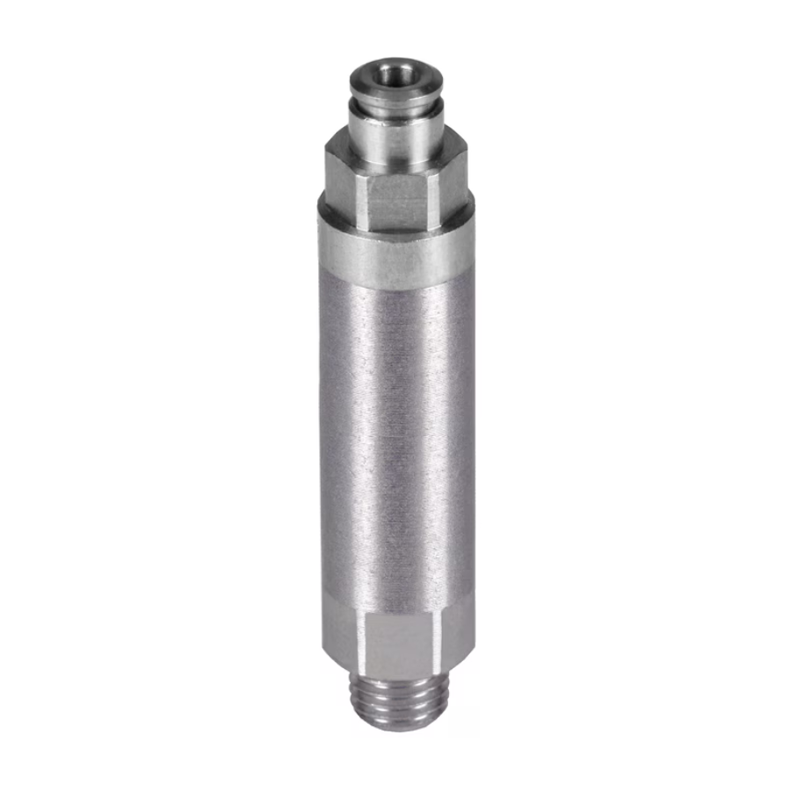

Дозирующие устройства серии 351 с предварительным циклом смазывания – это надежные и эффективные компоненты для однолинейных систем смазки. Они предназначены для точной дозировки масла или жидкой смазки в различные точки смазки оборудования. Принцип работы основан на создании давления в системе, которое обеспечивает подачу смазочного материала к точкам смазки через специальные ниппели. Предварительный цикл смазывания гарантирует, что все точки смазки получают необходимое количество смазки, что существенно продлевает срок службы оборудования.
Преимущества дозирующих устройств 351
- Гибкость: Подходят для систем с различным количеством точек смазки благодаря возможности использования монтажных панелей от 1 до 6 каналов.
- Надежность: Изготовлены из высококачественных материалов, обеспечивающих длительный срок службы.
- Простота установки и обслуживания: Легко монтируются на монтажные панели и не требуют специальных навыков для обслуживания.
- Точность дозирования: Обеспечивают точную подачу смазочного материала в каждую точку смазки.
- Широкий спектр применения: Подходят для смазки различных типов оборудования, включая станки, печатные машины, упаковочные машины, текстильное оборудование и сельскохозяйственную технику.
Какие проблемы решают дозирующие устройства 351?
- Предотвращают преждевременный износ оборудования: Регулярная и точная подача смазки снижает трение и износ деталей, продлевая срок службы оборудования.
- Уменьшают простои: Своевременная смазка предотвращает внезапные поломки и минимизирует время простоя оборудования.
- Повышают эффективность производства: Смазанное оборудование работает более эффективно и производительно.
- Обеспечивают безопасность: Регулярная смазка снижает риск возникновения аварийных ситуаций.
Примеры использования
Дозирующие устройства 351 широко применяются в различных отраслях промышленности:
- Машиностроение: Смазка станков, прессов, конвейеров и другого производственного оборудования.
- Полиграфия: Смазка печатных машин, фальцевальных и высекальных машин.
- Упаковка: Смазка упаковочных машин, фасовочных автоматов и конвейеров.
- Текстильная промышленность: Смазка ткацких станков, прядильных машин и другого текстильного оборудования.
- Сельское хозяйство: Смазка сельскохозяйственной техники, такой как тракторы, комбайны и культиваторы.
Как начать использовать дозирующие устройства 351?
Чтобы начать использовать дозирующие устройства 351, необходимо:
- Определить потребности: Определить количество точек смазки, тип смазочного материала и требуемую частоту смазки.
- Выбрать оборудование: Выбрать подходящие дозирующие устройства и монтажные панели в зависимости от ваших потребностей.
- Провести монтаж: Установить оборудование в соответствии с инструкцией производителя.
- Настроить систему: Настроить систему смазки, задав необходимые параметры дозирования и частоты смазки.
Дозирующие устройства 351 с предварительным циклом смазывания – это надежное и эффективное решение для автоматической смазки оборудования. Они позволяют значительно повысить надежность и производительность оборудования, снизить затраты на обслуживание и продлить срок его службы.
Хотите обеспечить надежную смазку вашего оборудования? Обратитесь к специалистам компании Lubrication Systems. Мы поможем вам выбрать оптимальное решение и разработать индивидуальную систему смазки для вашего предприятия.
|
Технические характеристики |
||
|
Принцип работы |
дозирующее устройство с предварительным циклом смазывания 1) |
|
|
Выходы |
1 |
|
|
Объём дозирования |
||
|
масло |
0,05–0,60 см³ |
0,0030–0,0366 дюйма³ |
|
жидкая смазка |
0,10–0,60 см³ |
0,0061–0,0366 дюйма³ |
|
Смазочный материал |
минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с |
|
|
Рабочая температура |
от 0 до +80 °C |
от +32 до +176 °F |
|
Рабочее давление |
мин. 6 бар |
мин. 87 фунтов/дюйм² |
|
Давление сброса |
макс. 3 бар |
макс. 43,5 фунта/дюйм² |
|
Материал |
алюминий, нержавеющая сталь, латунь (масло) |
|
|
Соединение магистрального трубопровода |
||
|
различные фитинги для трубки |
ø 6–12 мм |
0,236–0,472 дюйма |
|
беспаечные трубные соединения |
G 1/8; G 1/4; M 10 × 1 или M 14 × 1,5 |
|
|
Выходное соединение |
||
|
|
трубка ø 4 мм |
ø 0,16 дюйма |
|
|
дозирующий ниппель (VS) с быстроразъёмным соединением SKF |
|
|
|
дозирующий ниппель (00) для беспаечного соединения труб |
|
|
Размеры |
мин. 43,5 × 12 мм |
1,713 × 0,472 дюйма |
|
Положение монтажа |
любое |
|
1)Дозирующее устройство с предварительным циклом смазывания = Инжектор прямой подачи смазочного материала
Давление насоса непосредственно обеспечивает подачу смазочного материала в подшипник
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. |
|
|
351-000-30000-00 |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. Более подробная информация представлена в каталоге продукции. |
|
Сконфигурировать изделие, скачать файл CAD
Принадлежности
|
Монтажные панели |
|
|
|
Для дозирующих устройств 351 используются монтажные панели VL с 1–6 выходами (для резьбовых фитингов) с резьбой M 10×1 мм для O-образного уплотнения или медной плоской уплотнительной шайбы. |
|
Информация для заказа — монтажные панели |
|
|
Номер детали |
Описание |
|
VL-01-B-A-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-A-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-A-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-A-M4 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-E-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-E-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-E-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-E-M4 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-02-B-A-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-A-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-A-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-A-M4 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-E-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-E-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-E-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-E-M4 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-03-B-A-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-A-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-A-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-A-M4 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-E-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-E-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-E-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-E-M4 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-04-B-A-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-A-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-A-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-A-M4 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-E-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-E-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-E-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-E-M4 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-05-B-A-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-A-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-A-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-A-M4 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-E-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-E-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-E-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-E-M4 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-06-B-A-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-A-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-A-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-B-A-M4 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-B-E-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-E-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-E-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-A-E-M4 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
