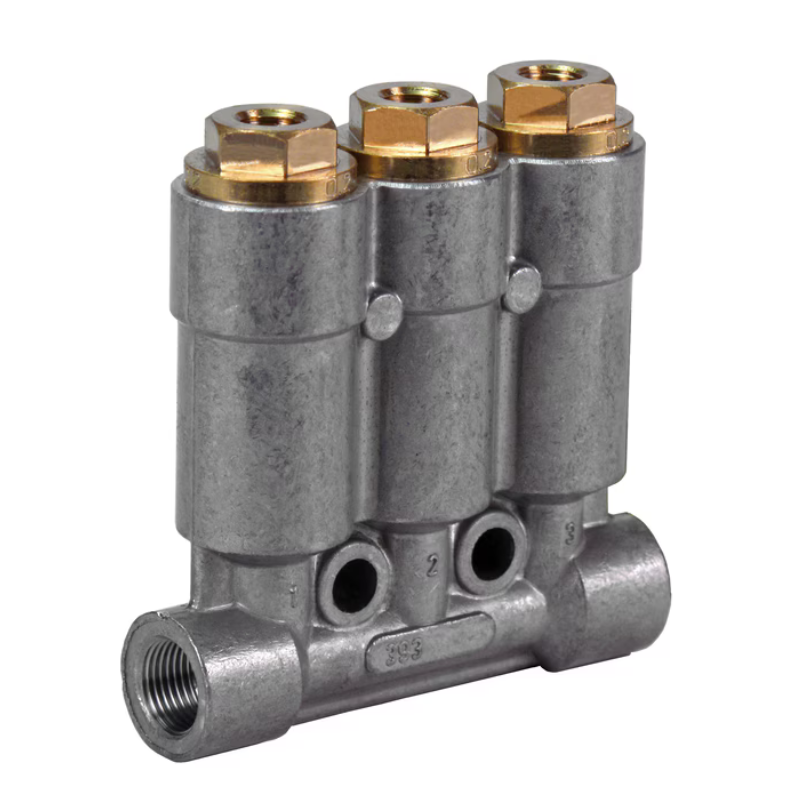

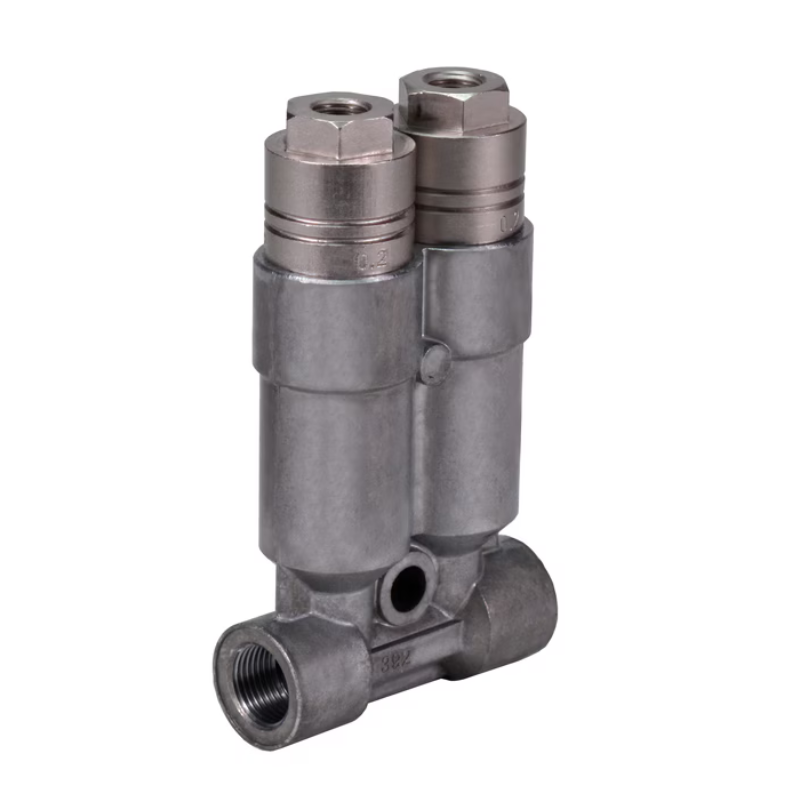

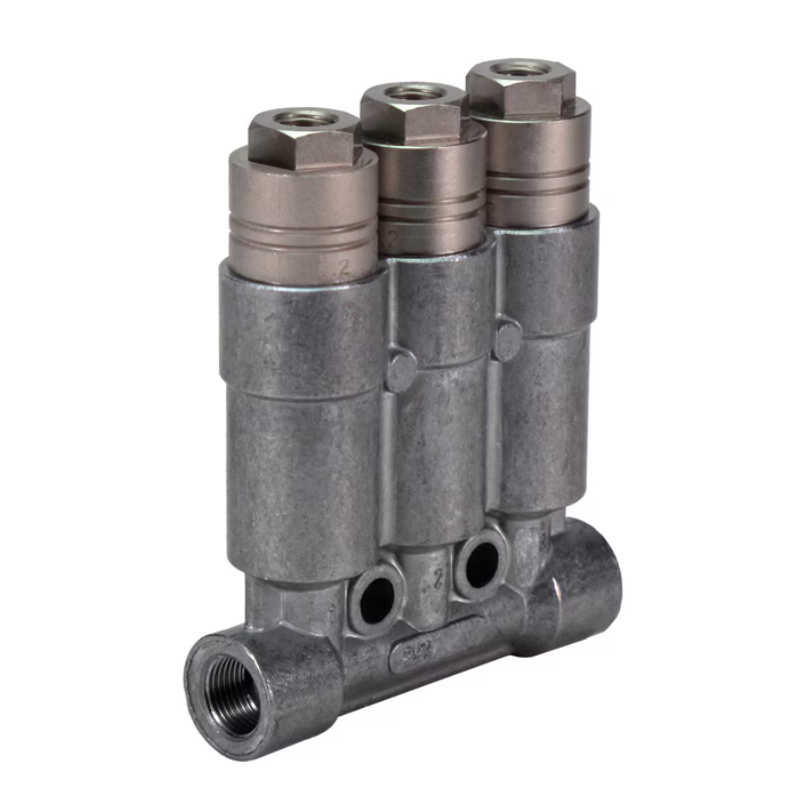

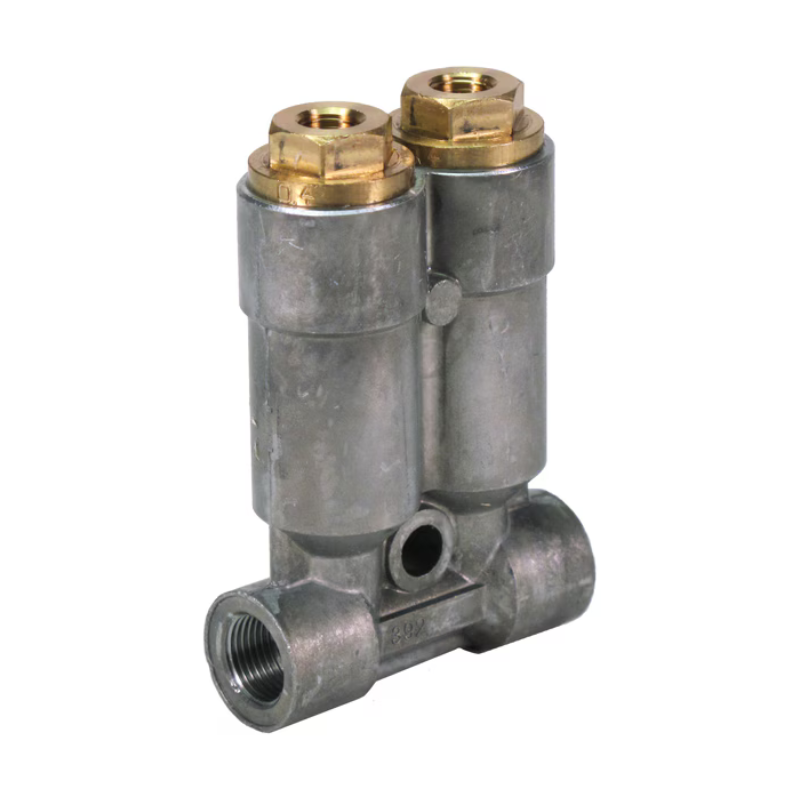

Дозирующие устройства серии 390 представляют собой компактные и эффективные решения для автоматической смазки различных механизмов в однолинейных системах. Они обеспечивают точную и надежную подачу смазочного материала (масла или жидкой смазки) к отдельным точкам смазывания. Принцип работы основан на предварительном цикле смазывания, что гарантирует равномерное распределение смазки по всей системе.
Преимущества дозирующих устройств серии 390:
- Гибкость: Подходят для систем с различным количеством точек смазывания (от 1 до 6 каналов).
- Универсальность: Возможность выбора различных типов соединений трубопровода (вставные или резьбовые ниппели).
- Модульность: Разнообразие монтажных панелей с различными размерами резьбы и материалами.
- Точность дозирования: За счет предварительного цикла смазывания обеспечивается равномерное распределение смазки.
- Простота обслуживания: Легкая замена дозирующих ниппелей для различных объемов смазки.
Какие проблемы решают дозирующие устройства серии 390?
- Предотвращение преждевременного износа: Регулярная и точная подача смазки продлевает срок службы оборудования.
- Снижение затрат на обслуживание: Автоматизация процесса смазки позволяет сократить время простоя оборудования.
- Повышение эффективности производства: Надежная работа оборудования обеспечивает бесперебойный производственный процесс.
Примеры использования:
- Станки: Токарные, фрезерные, шлифовальные и другие станки.
- Печатные машины: Офсетные, флексографские и ротационные машины.
- Упаковочные машины: Фасовочные, упаковочные и этикеровочные машины.
- Текстильная промышленность: Ткацкие станки, прядильные машины и оборудование для отделки тканей.
- Сельское хозяйство: Сельскохозяйственная техника, доильные аппараты и другое оборудование.
Как начать использовать дозирующие устройства серии 390?
- Определите потребности: Оцените количество точек смазывания, тип смазочного материала и требуемую частоту смазки.
- Выберите подходящую модель: Подберите дозирующее устройство с учетом ваших требований.
- Установите устройство: Установите дозирующее устройство на оборудование или систему.
- Подключите трубопровод: Подключите трубопровод к дозирующему устройству и точкам смазывания.
- Настройте систему: Настройте систему в соответствии с инструкцией производителя.
Дозирующие устройства серии 390 являются надежным и эффективным решением для автоматической смазки различных механизмов. Они обеспечивают оптимальную работу оборудования, продлевают его срок службы и снижают затраты на обслуживание.
Хотите обеспечить надежную и эффективную смазку вашего оборудования? Обратитесь к специалистам компании Lubrication Systems! Мы поможем вам выбрать оптимальное решение и произведем профессиональную установку и настройку дозирующих устройств серии 390.
|
Технические характеристики |
||
|
Принцип работы |
дозирующее устройство с предварительным циклом смазывания 1) |
|
|
Выходы |
2 или 3 |
|
|
Объём дозирования |
||
|
масло |
0,2–1,5 см³ |
0,01–0,915 дюйма³ |
|
жидкая смазка |
0,10–0,30 см³ |
0,0061–0,0183 дюйма³ |
|
Смазочный материал |
минеральное и синтетическое масло, 20–2000 мм²/с, 0,031–3,100 дюйма²/с |
|
|
Рабочая температура |
от 0 до +80 °C |
от +32 до +176 °F |
|
Рабочее давление |
мин. 8 бар |
мин. 116 фунтов/дюйм² |
|
Давление сброса |
макс. 7 бар |
макс. 101,5 фунта/дюйм² |
|
Материал |
литой цинк, латунь (масло), |
|
|
Соединение магистрального трубопровода |
||
|
различные фитинги для трубки |
ø 6–12 мм |
0,236–0,472 дюйма |
|
заглушки для резьбы |
M 12×1 |
|
|
Выходное соединение |
||
|
трубка |
ø 4 мм |
ø 0,16 дюйма |
|
|
дозирующий ниппель (00) для беспаечного соединения труб (DIN 3862) |
|
|
Размеры |
мин. 50 × 89 × 23 мм |
1,968 × 3,503 × 0,905 дюйма |
|
Положение монтажа |
любое |
|
1)Дозирующее устройство с предварительным циклом смазывания = Инжектор прямой подачи смазочного материала
Давление насоса непосредственно обеспечивает подачу смазочного материала в подшипник
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. |
|
|
393-800-67900-EE |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. Более подробная информация представлена в каталоге продукции. |
|
Сконфигурировать изделие, скачать файл CAD
Принадлежности
|
Взаимозаменяемые дозирующие ниппели для масла |
||||||||||||
|
Выход, ø |
Эластомерный материал |
Дозирующий ниппель |
Номера деталей, по объёму дозирования |
|||||||||
|
мм |
дюймы |
|
0,2 см3 |
0,4 см3 |
0,6 см3 |
1,0 см3 |
1,5 см3 |
|||||
|
4 |
0,16 |
NBR |
латунь |
391-020-K |
391-040-K |
391-060-K |
391-100-K |
391-150-K |
||||
|
4 |
0,16 |
FKM (FPM) |
латунь |
391-020-K-S8 |
391-040-K-S8 |
391-060-K-S8 |
391-100-K-S8 |
391-150-K-S8 |
||||
|
Взаимозаменяемые дозирующие ниппели для жидкой пластичной смазки |
||||||||||||
|
Выход, ø |
Эластомерный материал |
Дозирующий ниппель |
Номера деталей, по объёму дозирования |
|||||||||
|
мм |
дюймы |
|
0,1 см3 |
0,2 см3 |
0,3 см3 |
|||||||
|
4 |
0,16 |
NBR |
никелированная латунь |
391-010-K-S1 |
391-020-K-S1 |
391-030-K-S1 |
||||||
