Дозирующие устройства AB с предварительным циклом смазывания предназначены для точной и эффективной подачи смазочных материалов в однолинейных системах. Они устанавливаются на монтажные панели и обеспечивают равномерное распределение смазки по всем точкам смазывания. Принцип работы основан на предварительном цикле смазывания, который гарантирует стабильную подачу смазки и предотвращает ее пересыхание.
Преимущества
- Гибкость: Возможность создания систем с различным количеством точек смазывания благодаря использованию монтажных панелей на 1-6 каналов.
- Надежность: Практически не требуют технического обслуживания, обеспечивая длительный срок службы.
- Простота монтажа: Легко устанавливаются на монтажные панели, что упрощает процесс монтажа системы смазывания.
- Коррозионная стойкость: Доступны модели с корпусом из нержавеющей стали для агрессивных сред.
- Разнообразие материалов: Широкий выбор материалов для уплотнительных колец и соединений трубопровода.
Какие проблемы решает
- Обеспечивает надежную смазку оборудования, предотвращая преждевременный износ и поломки.
- Гарантирует равномерное распределение смазки по всем точкам смазывания.
- Упрощает процесс обслуживания системы смазывания.
- Повышает эффективность работы оборудования.
Примеры использования
- Станки: Обеспечивают смазку подвижных элементов станков, таких как направляющие, шпиндели и подшипники.
- Печатные машины: Гарантируют бесперебойную работу печатных машин, смазывая валы, ролики и другие механизмы.
- Упаковочные машины: Обеспечивают надежную работу упаковочных машин, смазывая поршни, клапаны и другие компоненты.
- Текстильная промышленность: Используются для смазки ткацких станков, прядильных машин и другого оборудования.
- Сельское хозяйство: Применяются для смазки сельскохозяйственной техники, такой как тракторы, комбайны и культиваторы.
Как начать использовать
- Определите потребности: Оцените количество точек смазывания, тип смазочного материала и условия эксплуатации оборудования.
- Выберите модель: Подберите подходящую модель дозирующего устройства и монтажной панели в зависимости от ваших потребностей.
- Проектирование системы: Разработайте схему системы смазывания с учетом расположения оборудования и точек смазывания.
- Монтаж: Установите дозирующие устройства на монтажные панели и подключите их к системе смазки.
- Настройка: Настройте дозирующие устройства в соответствии с рекомендациями производителя.
Дозирующие устройства AB с предварительным циклом смазывания – это надежное и эффективное решение для смазывания однолинейных систем. Они обеспечивают точную и равномерную подачу смазки, что позволяет продлить срок службы оборудования и повысить его производительность.
Хотите обеспечить надежную смазку вашего оборудования? Обращайтесь к специалистам компании Lubrication Systems! Мы поможем вам подобрать оптимальное решение и разработать систему смазывания, которая идеально подойдет для ваших нужд.
|
Технические характеристики |
||
|
Принцип работы |
дозирующее устройство с предварительным циклом смазывания 1) |
|
|
Выходы |
1 |
|
|
Объём дозирования |
0,01–0,06 см³ |
0,0006–0,04 дюйма³ |
|
Смазочный материал |
минеральное и синтетическое масло, 20-2000 мм²/с, |
|
|
Рабочая температура |
от 0 до 80 °C |
от 32 до 176 °F |
|
Рабочее давление |
мин. 18 бар |
мин. 260 фунтов/дюйм² |
|
Давление сброса |
макс. 3 бар |
макс. 43,5 фунта/дюйм² |
|
Материал |
сталь (оцинкованная, без Cr6), нержавеющая сталь, |
|
|
Соединение магистрального трубопровода |
||
|
различные фитинги для трубки |
ø 6–10 мм |
0,236–0,393 дюйма |
|
беспаечные трубные соединения |
G 1/8; G 1/4; |
|
|
Выходное соединение |
||
|
трубка |
ø 4 мм |
ø 0,16 дюйма |
|
|
прямой фитинг со стяжной гайкой |
|
|
Размеры |
мин. 43 × 14 мм |
1,692 × 0,551 дюйма |
|
Положение монтажа |
любое |
|
1)Дозирующее устройство с предварительным циклом смазывания = Инжектор прямой подачи смазочного материала
Давление насоса непосредственно обеспечивает подачу смазочного материала в подшипник
|
Информация для заказа |
||
|
Номер детали |
Смазочный материал |
Объём дозирования |
|

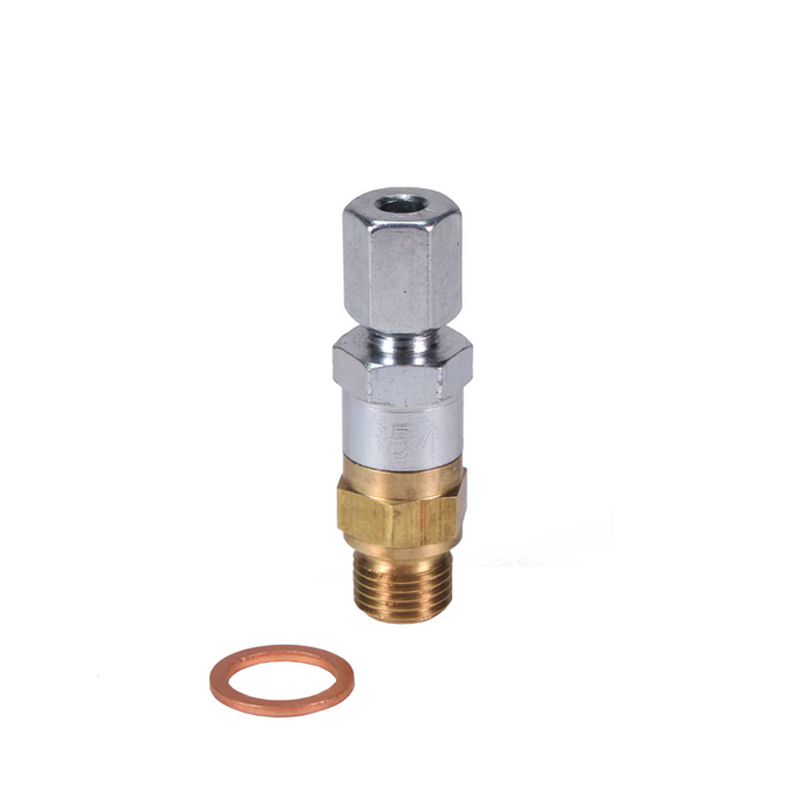

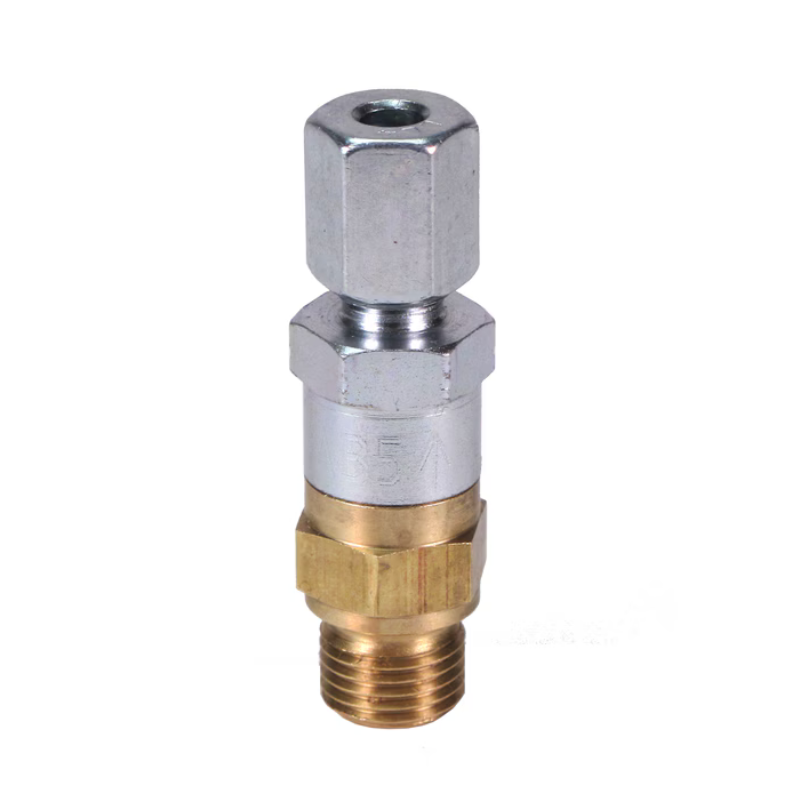

24-2800-5001 |
Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо |
0,01 мм3, 0,0006 дюйма3 |
|
24-2800-5002 |
Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо |
0,02 см3, 0,0012 дюйма3 |
|
24-2800-5003 |
Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо |
0,03 см3, 0,0018 дюйма3 |
|
24-2800-5005 |
Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо |
0,05 см3, 0,0030 дюйма3 |
|
24-2800-5010 |
Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо |
0,10 см3, 0,0061 дюйма3 |
|
24-2800-5020 |
Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо |
0,20 см3, 0,0122 дюйма3 |
|
24-2800-5040 |
Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо |
0,40 см3, 0,0244 дюйма3 |
|
24-2800-5060 |
Масло/жидкая пластичная смазка, оцинкованная сталь, медное кольцо |
0,60 см3, 0,0366 дюйма3 |
|
|
||
|

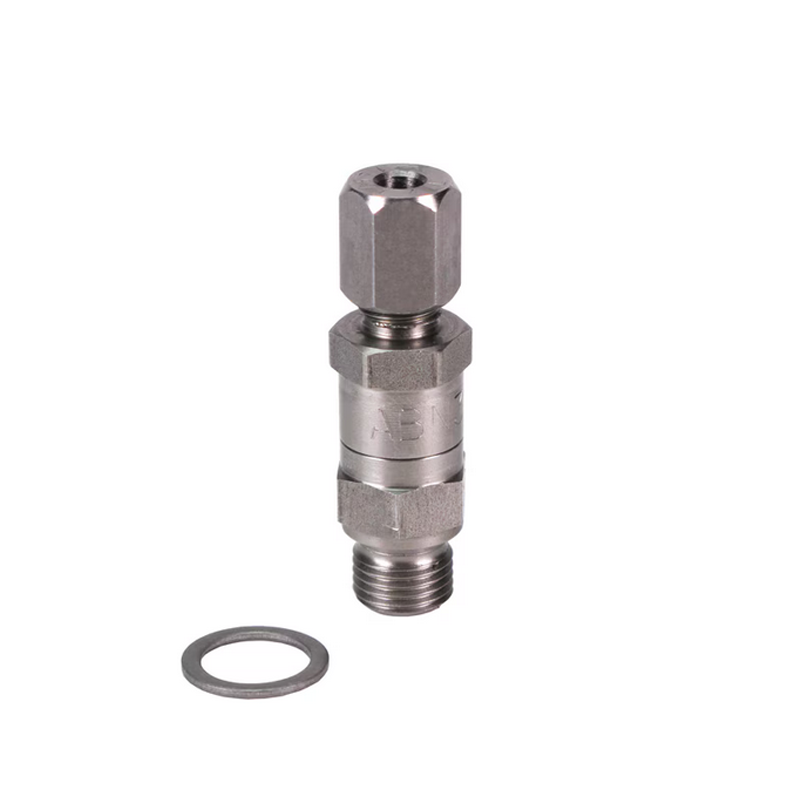

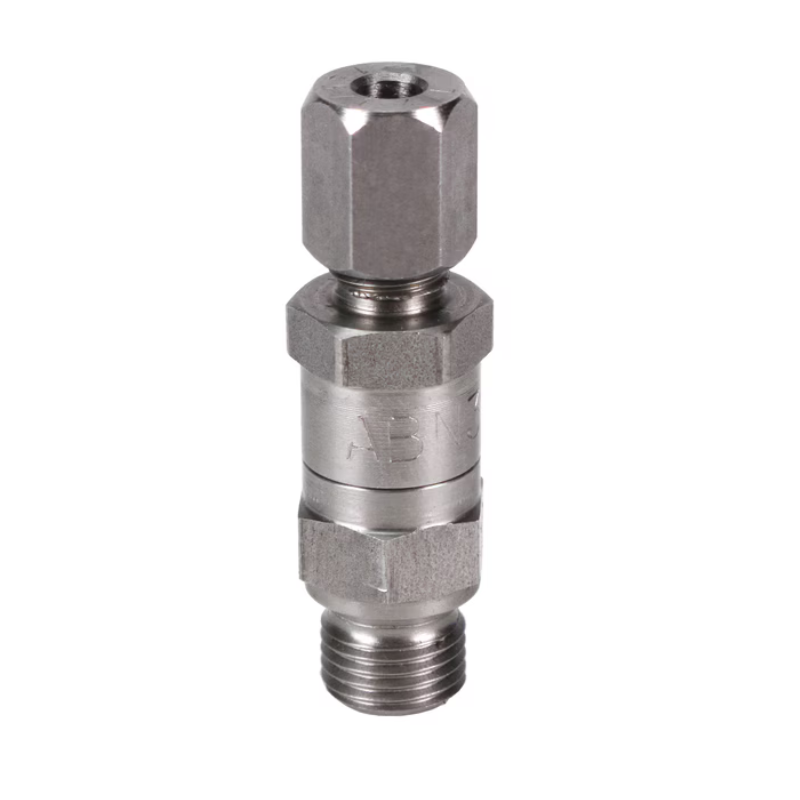

24-2800-9001 |
Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали |
0,01 мм3, 0,0006 дюйма3 |
|
24-2800-9002 |
Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали |
0,02 см3, 0,0012 дюйма3 |
|
24-2800-9003 |
Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали |
0,03 см3, 0,0018 дюйма3 |
|
24-2800-9005 |
Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали |
0,05 см3, 0,0030 дюйма3 |
|
24-2800-9010 |
Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали |
0,10 см3, 0,0061 дюйма3 |
|
24-2800-9020 |
Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали |
0,20 см3, 0,0122 дюйма3 |
|
24-2800-9040 |
Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали |
0,40 см3, 0,0244 дюйма3 |
|
24-2800-9060 |
Масло/жидкая пластичная смазка, нержавеющая сталь, кольцо из нержавеющей стали |
0,60 см3, 0,0366 дюйма3 |
Сконфигурировать изделие, скачать файл CAD
Принадлежности
|
Монтажные панели |
|
|
|
Для дозирующих устройств AB используются монтажные панели VL с 1–6 выходами (для резьбовых фитингов) с резьбой M10x1 мм для медной плоской уплотнительной шайбы. Монтажные панели с нормальным профилем доступны в исполнении из алюминия или нержавеющей стали, а монтажные панели с узким профилем доступны только в исполнении из алюминия. |
|
Информация для заказа — монтажные панели |
|
|
Номер детали |
Описание |
|
VL-01-B-A-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-A-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-A-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-A-M4 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-E-G1 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-E-G2 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-01-B-E-M3 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-01-B-E-M4 |
Монтажная панель с 1 выходом (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-02-B-A-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-A-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-A-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-A-M4 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-E-G1 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-E-G2 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-02-B-E-M3 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-02-B-E-M4 |
Монтажная панель с 2 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-03-B-A-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-A-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-A-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-A-M4 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-E-G1 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-E-G2 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-03-B-E-M3 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-03-B-E-M4 |
Монтажная панель с 3 выходами (для резьбовых фитингов), нормальный профиль M10x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-04-B-A-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-A-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-A-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-A-M4 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-E-G1 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-E-G2 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-04-B-E-M3 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-04-B-E-M4 |
Монтажная панель с 4 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-05-B-A-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-A-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-A-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-A-M4 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-E-G1 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-E-G2 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-05-B-E-M3 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-05-B-E-M4 |
Монтажная панель с 5 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
|
|
|
VL-06-B-A-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-A-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-A-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-B-A-M4 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, алюминий, M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-B-E-G1 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/8 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-E-G2 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), G 1/4 согласно DIN 3852-2, форма X, малая |
|
VL-06-B-E-M3 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M10x1 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
|
VL-06-A-E-M4 |
Монтажная панель с 6 выходами (для резьбовых фитингов), нормальный профиль M8x1 с выточкой для плоской шайбы или О-образного кольца, нержавеющая сталь (1.4305), M14x1,5 с выточкой для беспаечного трубного соединения в соответствии с DIN 3862 |
