Дозирующие устройства серии VN представляют собой компактные и эффективные решения для автоматической смазки однолинейных систем. Они обеспечивают точную дозировку смазочного материала в заданные точки смазывания, значительно продлевая срок службы оборудования и снижая затраты на техническое обслуживание.
Преимущества:

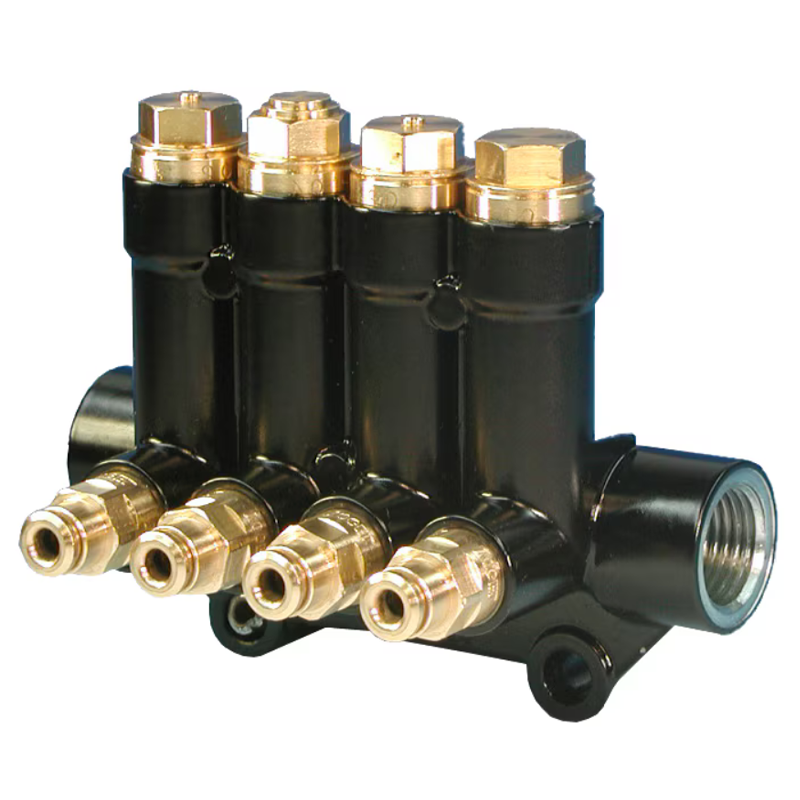

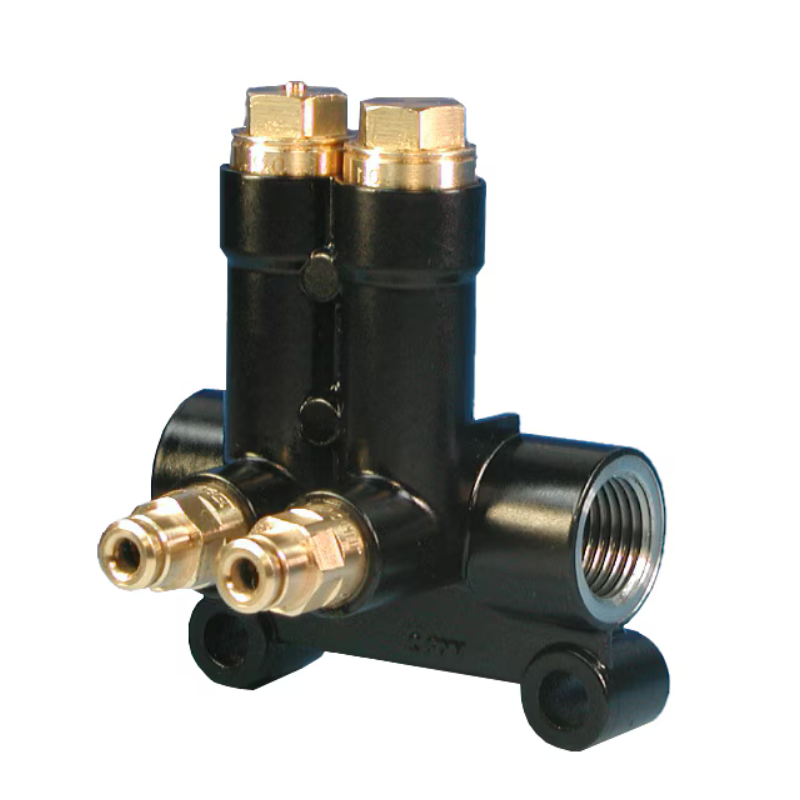

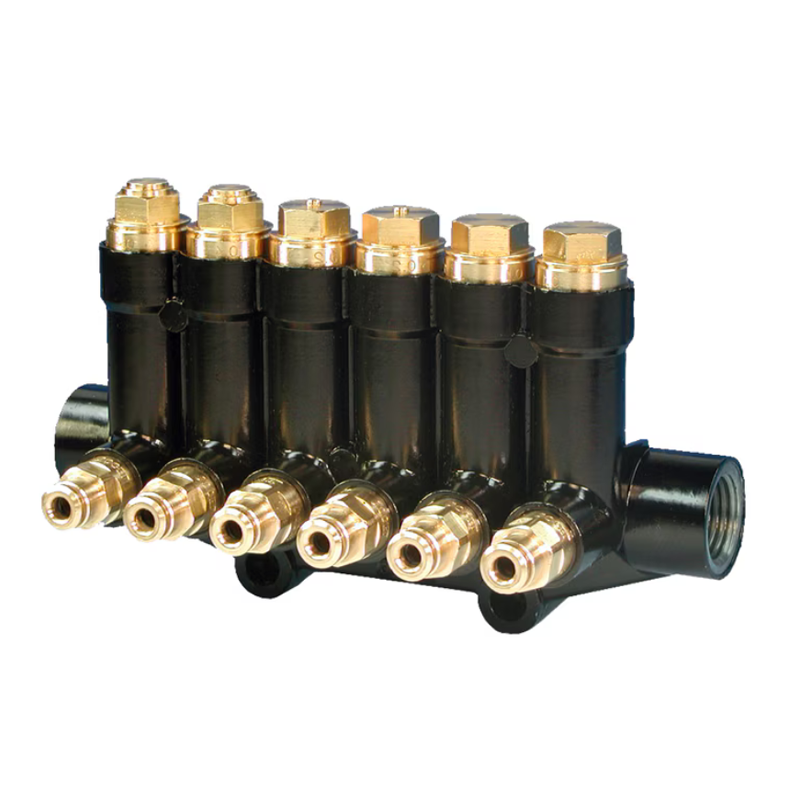

- Гибкость: Возможность выбора модели с 2, 4 или 6 каналами позволяет адаптировать устройство под различные потребности.
- Удобство монтажа: Установка непосредственно на оборудовании упрощает процесс монтажа и обслуживания.
- Простая регулировка: Замена дозирующих ниппелей позволяет легко настроить объем подаваемой смазки.
- Надежность: Черное анодирование обеспечивает надежную защиту от коррозии.
Какие проблемы решает:
- Недостаточная смазка: Обеспечивает равномерное распределение смазки по всем точкам смазывания, предотвращая преждевременный износ.
- Перерасход смазки: Точная дозировка позволяет оптимизировать расход смазочного материала.
- Сложность обслуживания: Автоматизация процесса смазки снижает трудозатраты и повышает эффективность обслуживания.
Примеры использования:
- Грузовые автомобили: Смазка подшипников ступиц, шарниров рулевого управления, направляющих шкворней и других узлов.
- Строительная техника: Смазка экскаваторов, бульдозеров, кранов и другой тяжелой техники.
Как начать использовать:
- Определите количество точек смазывания: Выберите модель устройства с необходимым количеством каналов.
- Подберите фитинги: Выберите подходящие фитинги для подключения к магистральному трубопроводу.
- Установите устройство: Закрепите устройство на оборудовании в удобном месте.
- Подключите трубопроводы: Соедините устройство с источником смазки и точками смазывания.
- Настройте дозировку: Подберите дозирующие ниппели для требуемого объема подачи смазки.
Дозирующие устройства серии VN – это надежное и простое в использовании решение для автоматической смазки однолинейных систем. Они обеспечивают эффективную защиту оборудования от износа, снижают затраты на техническое обслуживание и повышают производительность.
Хотите подобрать оптимальное решение для смазки вашего оборудования? Обратитесь к специалистам компании Lubrication Systems. Мы поможем вам выбрать подходящее дозирующее устройство и разработать индивидуальную систему смазки.
|
Технические характеристики |
||
|
Принцип работы |
дозирующее устройство с последующим циклом смазывания 1) |
|
|
Выходы |
2, 4 или 6 |
|
|
Объём дозирования |
||
|
|
0,05–1,00 см³ |
0,003–0,061 дюйма³ |
|
Смазочный материал |
жидкая смазка NLGI 000, 00 |
|
|
Рабочая температура |
от −25 до +80 °C |
от −13 до +176 °F |
|
Рабочее давление |
мин. 20 бар |
мин. 290 фунтов/дюйм² |
|
Давление сброса |
макс. 1 бар |
макс. 14,5 фунта/дюйм² |
|
Материал |
литой цинк, латунь, сталь, плоская шайба (медь), бутадиенакрилонитрильный каучук |
|
|
Соединение магистрального трубопровода |
различные фитинги для трубки ø 6 – 10 мм |
ø 0,236–0,393 дюйма |
|
Выходное соединение |
трубка ø 4 мм |
ø 0,16 дюйма |
|
Размеры |
мин. 62 × 83,5 × 52 мм |
2,440 × 3,287 × 2,047 дюйма |
|
Положение монтажа |
любое |
|
1)Дозирующее устройство с последующим циклом смазывания = Инжектор непрямой подачи смазочного материала
Давление пружины обеспечивает подачу смазочного материала в подшипник.
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. |
|
|
VN4-0VS-134100-HH |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. Более подробная информация представлена в каталоге продукции. |
|
Сконфигурировать изделие, скачать файл CAD
|
Взаимозаменяемые дозирующие ниппели 1) |
|||||||||
|
ø выхода |
Эластомерный материал |
Номера деталей, сортировка по объёму дозирования |
|||||||
|
мм |
дюймы |
|
0,05 см3 |
0,10 см3 |
0,20 см3 |
0,30 см3 |
0,40 см3 |
0,60 см3 |
1,00 см3 |
|
4 |
0,16 |
NBR |
VKU005-K |
VKU010-K |
VKU020-K |
VKU030-K |
VKU040-K |
VKU060-K |
VKU100-K |
1)Дозирующие ниппели изготовлены из латуни
