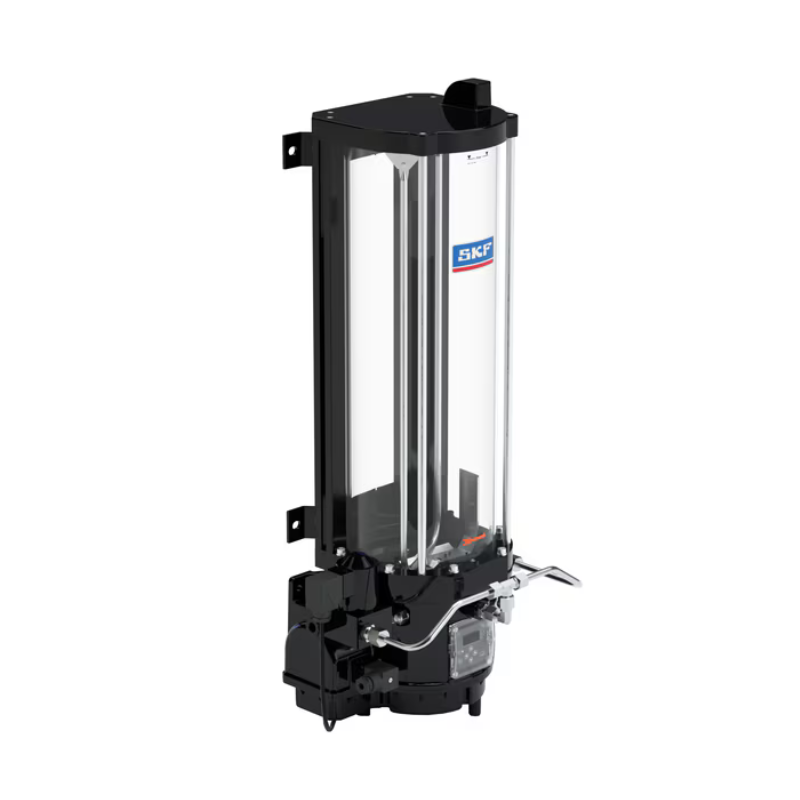

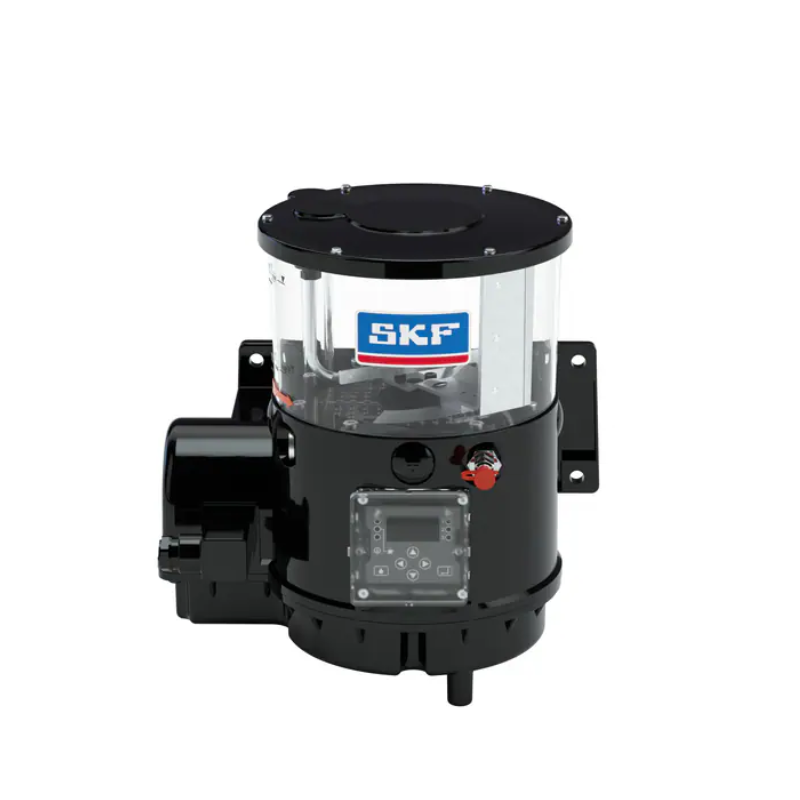

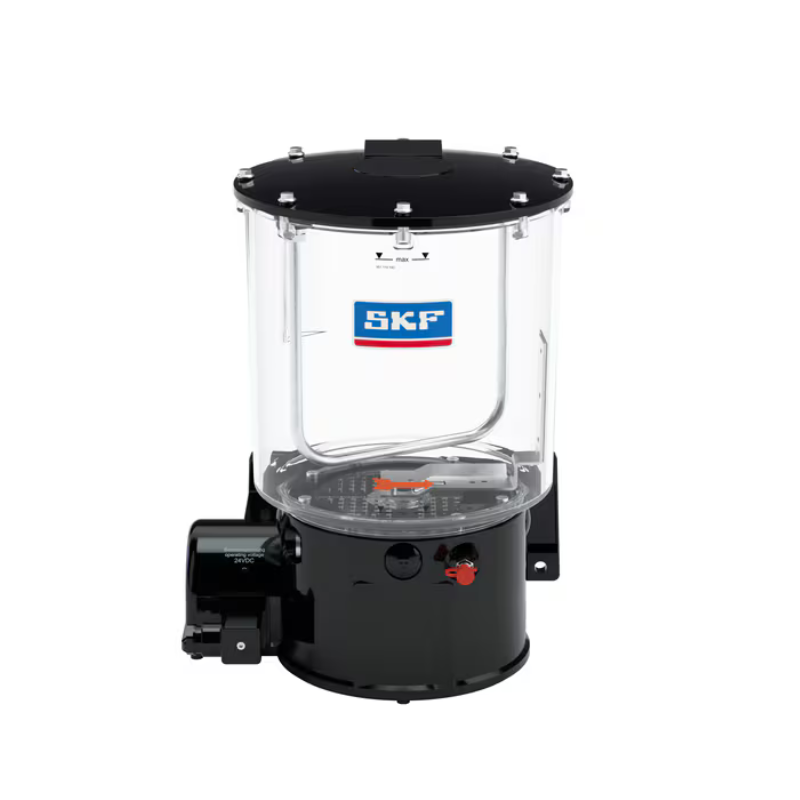

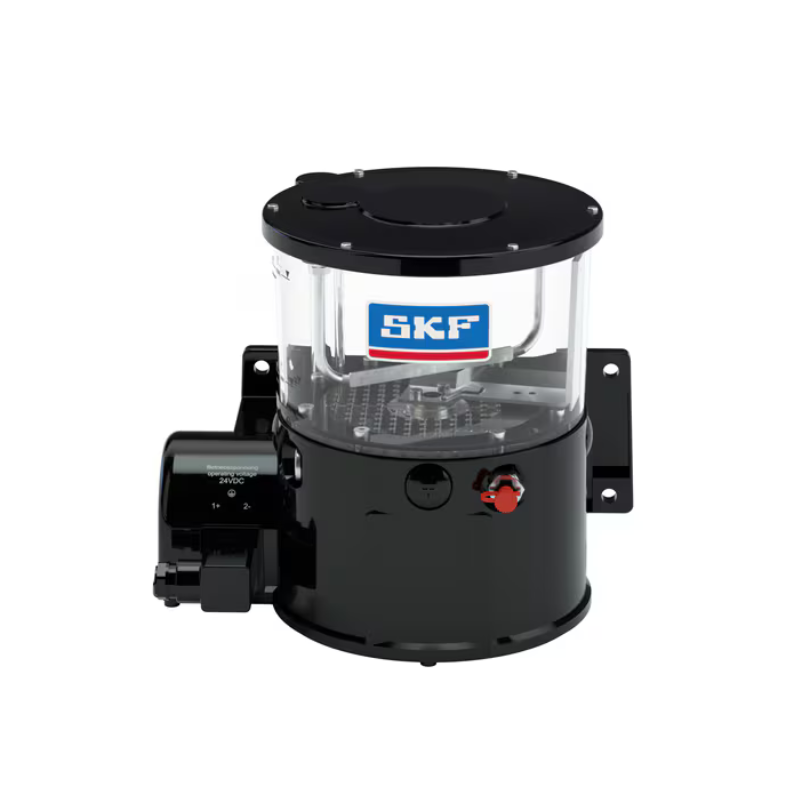

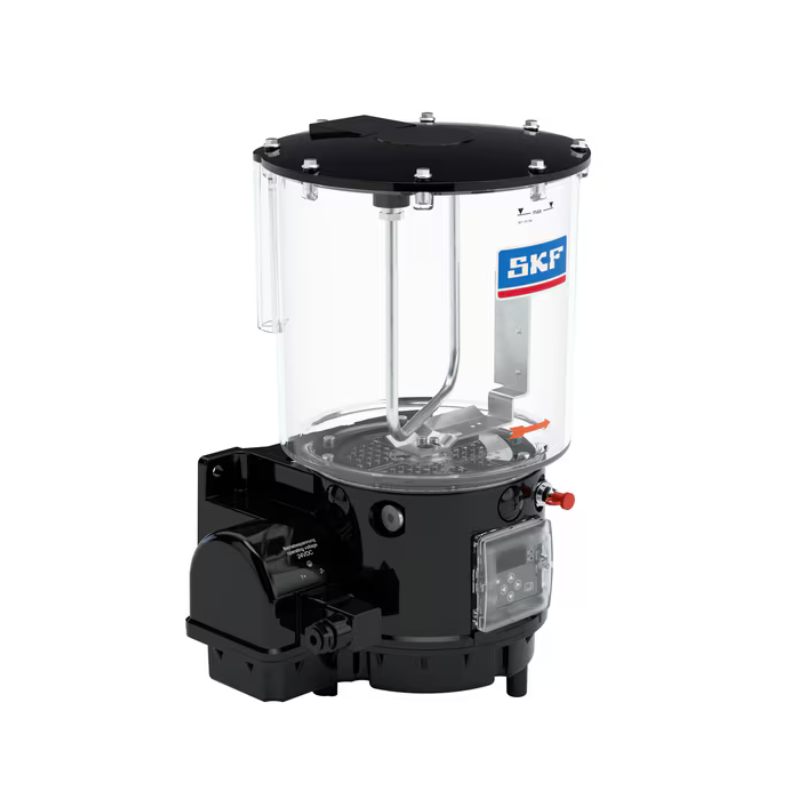

Насосный агрегат KFG с электрическим приводом – это сердце любой системы централизованной смазки. Он обеспечивает точную и надежную подачу смазочных материалов к различным узлам оборудования. Принцип работы основан на эксцентриковом механизме, который приводится в движение электрическим мотором. Этот механизм создает пульсацию, за счет которой смазка перекачивается по системе.
Преимущества насосных агрегатов KFG:
- Надежность: Благодаря прочной конструкции и высококачественным материалам, насосы KFG способны работать в самых суровых условиях.
- Готовность к работе: Насосы поставляются полностью собранными и готовыми к подключению, что существенно сокращает время монтажа.
- Гибкость: Широкий ассортимент моделей и возможность индивидуальной конфигурации позволяют подобрать насос для любых задач.
- Универсальность: KFG подходит как для одномагистральных, так и для последовательных систем смазывания.
- Безопасность: Встроенные системы контроля уровня смазки и давления обеспечивают безопасную работу оборудования.
Какие проблемы решают насосы KFG?
- Обеспечение надежной смазки: Гарантируют бесперебойную подачу смазочных материалов к трущимся поверхностям, предотвращая износ и преждевременный выход оборудования из строя.
- Повышение эффективности работы: Оптимизируют расход смазки, снижая эксплуатационные расходы.
- Увеличение срока службы оборудования: Защищают оборудование от преждевременного износа, продлевая его срок службы.
Примеры использования насосных агрегатов KFG:
- Ветроэнергетика: Смазка подшипников и других вращающихся элементов ветряных турбин.
- Строительная техника: Смазка экскаваторов, кранов, бульдозеров и другой тяжелой техники.
- Автомобильная промышленность: Смазка узлов шасси и трансмиссии транспортных средств.
- Промышленное оборудование: Смазка станков, конвейеров и другого производственного оборудования.
Как начать использовать насосный агрегат KFG?
- Определите свои потребности: Выберите модель насоса, исходя из требуемой производительности, типа смазки и условий эксплуатации.
- Проектирование системы: Разработайте схему системы смазки, учитывая расположение точек смазки и особенности оборудования.
- Монтаж: Установите насос и подключите его к системе смазки.
- Настройка: Настройте параметры работы насоса в соответствии с инструкцией производителя.
- Пуск: Запустите насос и проверьте его работу.
Насосные агрегаты KFG – это надежное и эффективное решение для централизованной смазки оборудования. Благодаря своей универсальности и гибкости, они могут использоваться в самых различных отраслях промышленности.
Хотите узнать больше о насосных агрегатах KFG и подобрать оптимальное решение для ваших задач? Обращайтесь к специалистам компании Lubrication Systems. Мы поможем вам выбрать подходящее оборудование и разработать эффективную систему смазки.
|
Технические характеристики |
||
|
Принцип работы |
поршневой насос с электрическим приводом |
|
|
Диапазон рабочих температур 1) |
от -30 до +70 °C |
от -22 до +158 °F |
|
Рабочее давление 2) |
200–300 бар |
2900-4350 фунтов/дюйм² |
|
Смазочный материал |
пластичная смазка NLGI от 000 до 2 |
|
|
Выходные патрубки |
от 1 до 3 |
|
|
Объём дозирования на насосный элемент |
0,8; 1,3; 1,8; 2,5; 5,0 см³/мин |
0,049; 0,079, 0,11, 0,15, 0,31 дюйма³/мин |
|
Резервуар |
2; 4; 6; 8; 10; 12; 15; 20 кг |
4,4; 8,8; 13,2; 17,6; 22; 26,5; 33; 44 фунта |
|
Материал |
||
|
корпус насоса |
сплав алюминия с кремнием |
|
|
резервуар |
полиамид PA 6I, PMMA |
|
|
Соединение магистрального трубопровода |
M 14 × 1,5 с внутренней резьбой |
|
|
Блок питания |
12/24 В пост. тока, |
|
|
Класс защиты |
IP56 |
|
|
Размеры |
||
|
мин. |
266 × 208 × 229 мм |
10,47 × 8,19 × 9,01 дюйма |
|
макс. |
268 × 227 × 1170 мм |
10,55 × 8,93 × 46,06 дюйма |
|
Положение монтажа |

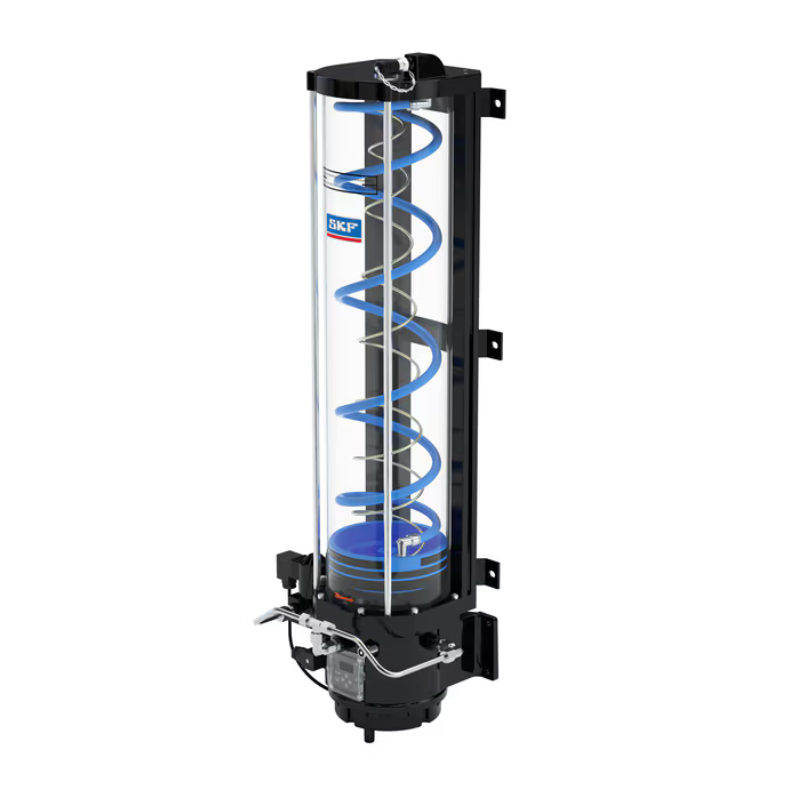

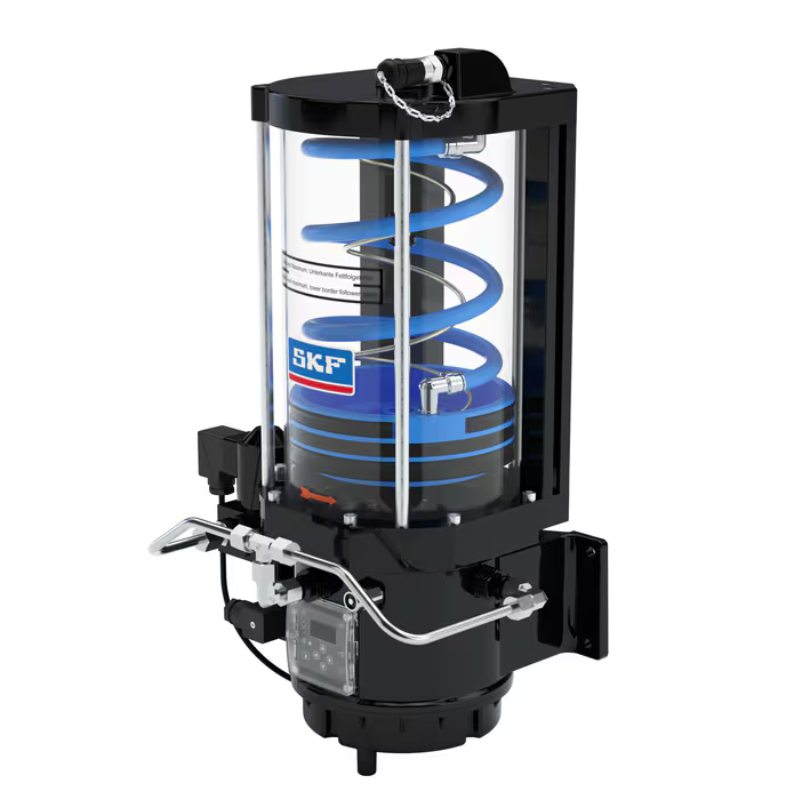

с прижимной пластиной: любое, включая условия вращения |
|
1)В зависимости от насосного элемента
2)В зависимости от типа и размера насосного элемента
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый артикул и пояснение к нему. |
|
|
KFGS3FXXAXXDEB+924 |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. |
|
Принадлежности
Насосные элементы подают смазочный материал в точки смазывания или распределители по смазочным трубопроводам. Пять насосных элементов для расхода от 0,8 до 5,0 см3/мин доступны в двух исполнениях: с поршнем с пружинным возвратом или с поршнем с принудительным приводом. Во многих случаях правильным выбором является насосный элемент с поршнем с пружинным возвратом. Насосный элемент с поршнем с принудительным приводом был разработан для использования в экстремально холодных условиях (до −30 °C) или для работы со смазочными материалами высокой вязкости. В насосный агрегат KFG можно установить до трёх насосных элементов. Возможные места крепления — слева, спереди и справа на корпусе насоса. Выпускное отверстие для смазки на насосном элементе имеет внутреннюю резьбу M14x1,5 для подключения смазочных трубопроводов или клапанов. Если насосный элемент не установлен, то выход на корпусе насоса закрывается винтом.
|
Насосные элементы |
||||
|
|
Номер детали |
Описание |
Номинальная производительность |
|
|
|
см3/мин |
дюйма3/мин |
||
|
|
KFG1.U0 1) |
насосный элемент с поршнем с пружинным возвратом |
5,0 |
0,31 |
|
|
KFG1.U1 2) |
насосный элемент с поршнем с пружинным возвратом |
2,5 |
0,15 |
|
|
KFG1.U2 2) |
насосный элемент с поршнем с пружинным возвратом |
1,8 |
0,11 |
|
|
KFG1.U3 2) |
насосный элемент с поршнем с пружинным возвратом |
1,3 |
0,079 |
|
|
KFG1.U4 2) |
насосный элемент с поршнем с пружинным возвратом |
0,8 |
0,049 |
|
|
KFG1.U0-E 2) |
насосный элемент с поршнем с принудительным приводом |
5,0 |
0,31 |
|
|
KFG1.U1-E 2) |
насосный элемент с поршнем с принудительным приводом |
2,5 |
0,15 |
|
|
KFG1.U2-E 2) |
насосный элемент с поршнем с принудительным приводом |
1,8 |
0,11 |
|
|
KFG1.U3-E 2) |
насосный элемент с поршнем с принудительным приводом |
1,3 |
0,079 |
1)Макс. рабочее давление 200 бар / 2900 фунтов/дюйм²
2)Макс. рабочее давление 300 бар /4850 фунтов/дюйм²
Для предотвращения избыточного рабочего давления в системе должен быть установлен поворотный предохранительный клапан. Если рабочее давление превышает значение срабатывания клапана ограничения давления, то клапан открывается, и смазка может стравливаться. Клапан ограничения давления используется в основном в последовательных системах. Доступны варианты с быстроразъёмными соединениями SKF, прямым разъёмом и с внутренней резьбой G 1/4.
|
Предохранительные клапаны |
||
|
Номер для заказа |
Соединение |
Трубопровод, ∅ |
|
161-210-063 1) |
прямое соединение |
8 |
|
161-210-061 1) |
быстроразъёмное соединение SKF |
8 |
|
161-210-065 1) |
прямое соединение |
10 |
|
161-210-062 1) |
прямое соединение |
12 |
|
161-210-012 2) |
прямое соединение |
6 |
|
161-210-024 2) |
прямое соединение |
8 |
|
161-210-066 2) |
прямое соединение |
10 |
|
161-210-021 2) |
быстроразъёмное соединение SKF |
6 |
|
161-210-034 2) |
быстроразъёмное соединение SKF |
8 |
|
161-210-036 2) |
внутренняя резьба G 1/4 |
- |
1)Макс. рабочее давление 200 бар / 2900 фунтов/дюйм²
2)Макс. рабочее давление 300 бар /4850 фунтов/дюйм²
Один из трёх выходов для смазочного материала в насосе может быть опционально оснащён одним подходящим заправочным штуцером вместо одного насосного элемента для наполнения агрегата с помощью заправочного резервуара (картриджа). Заправочный резервуар также может быть опционально использован для заполнения насосного агрегата через одно из выходов для смазочного материала. Для этого в коде заказа вместо выхода для смазочного материала должен быть указан заправочный штуцер.
|
Комплект заправочного штуцера |
|
|
Номер детали |
Описание |
|
169-000-174 |
заправочный штуцер |
|
169-000-171 |
заправочный резервуар |
|
24-9909-0241 |
заправочное гнездо G 1/4, комплект |
В качестве альтернативы ниппелю с конической головкой агрегаты для применения в промышленности или в транспортных средствах могут быть также оснащены заправочным гнездом для заполнения заправочным насосом, например, ручным насосом с контейнером. На заправочном насосе должны быть установлены соответствующая соединительная муфта и гнездо для шланга.
|
Комплект заправочного штуцера |
|
|
Номер детали |
Описание |
|
24-9909-0244 |
комплект заправочного штуцера KFG, G 1/4 |
|
857-760-007 |
гнездо для шланга ∅ 13 мм |
|
857-870-002 |
гнездо для шланга ∅ 16 мм |
|
995-001-500 |
соединительная муфта |
KFG для промышленного применения
Сконфигурировать KFG для узлов вращения
Сконфигурировать KFG для мобильного использования
