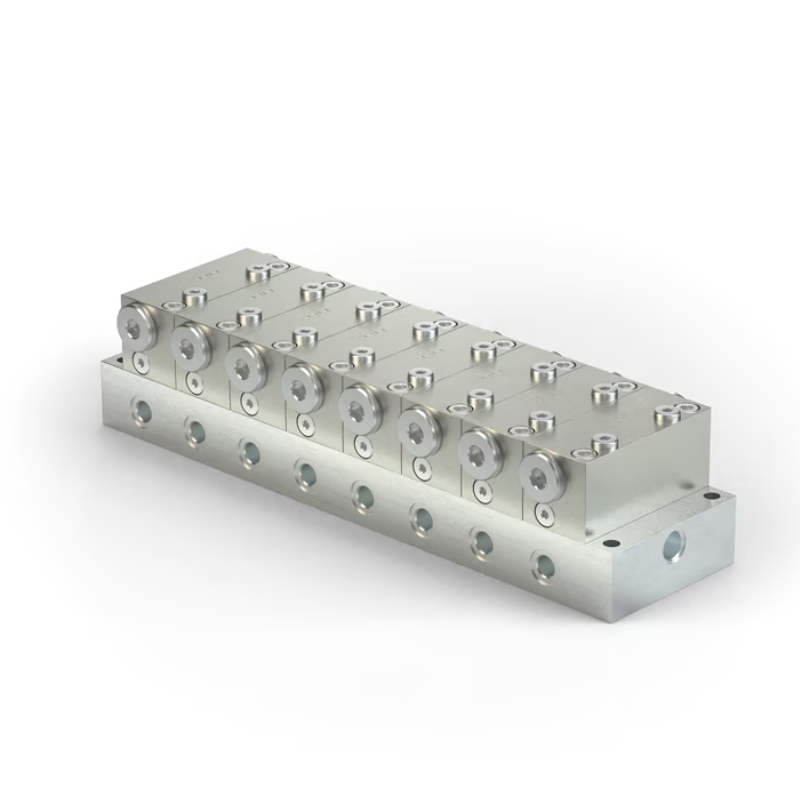

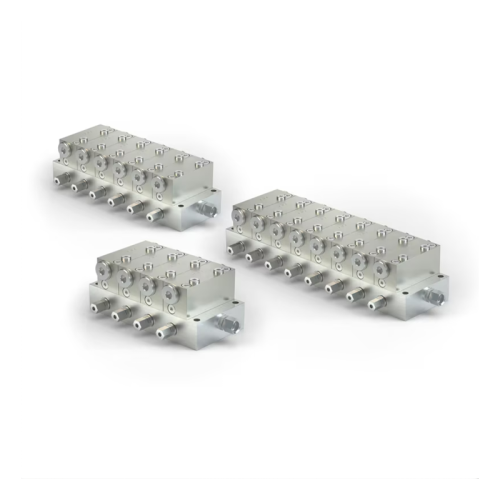

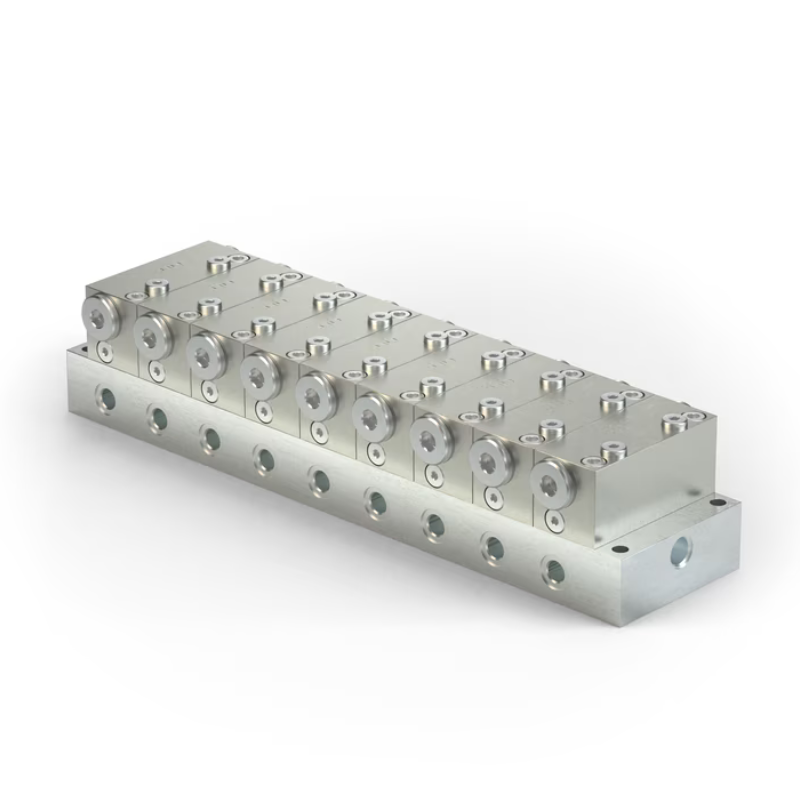

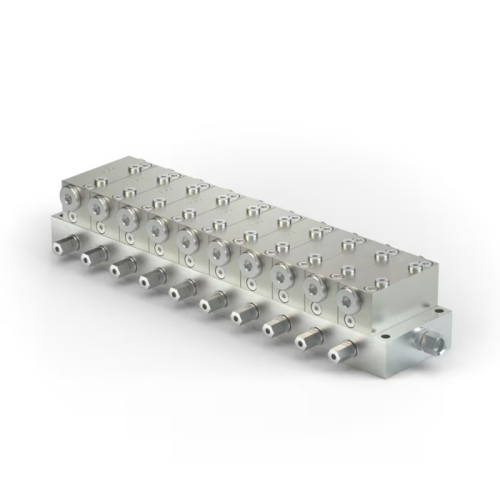

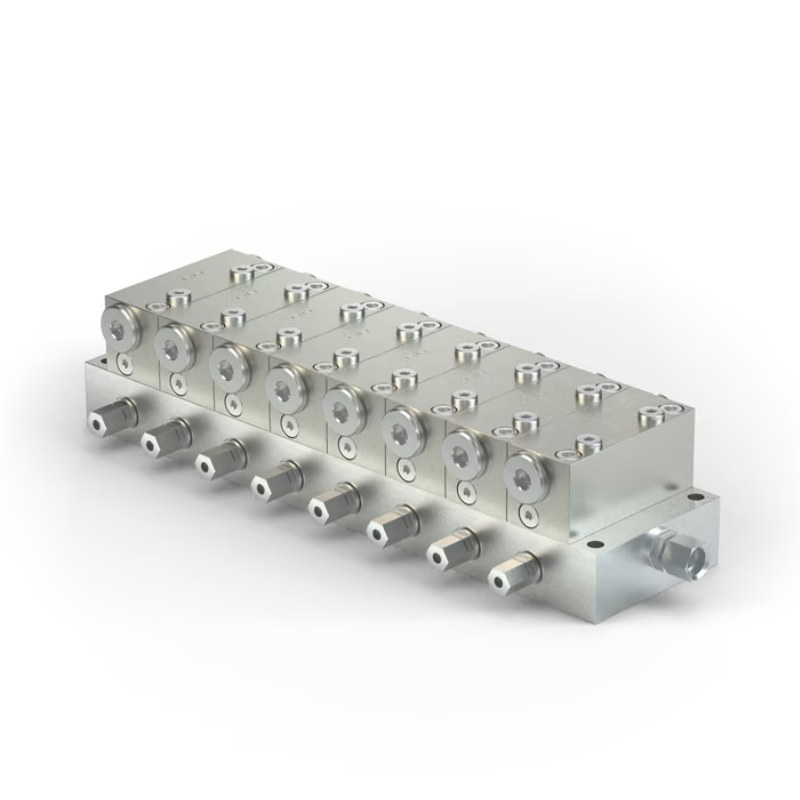

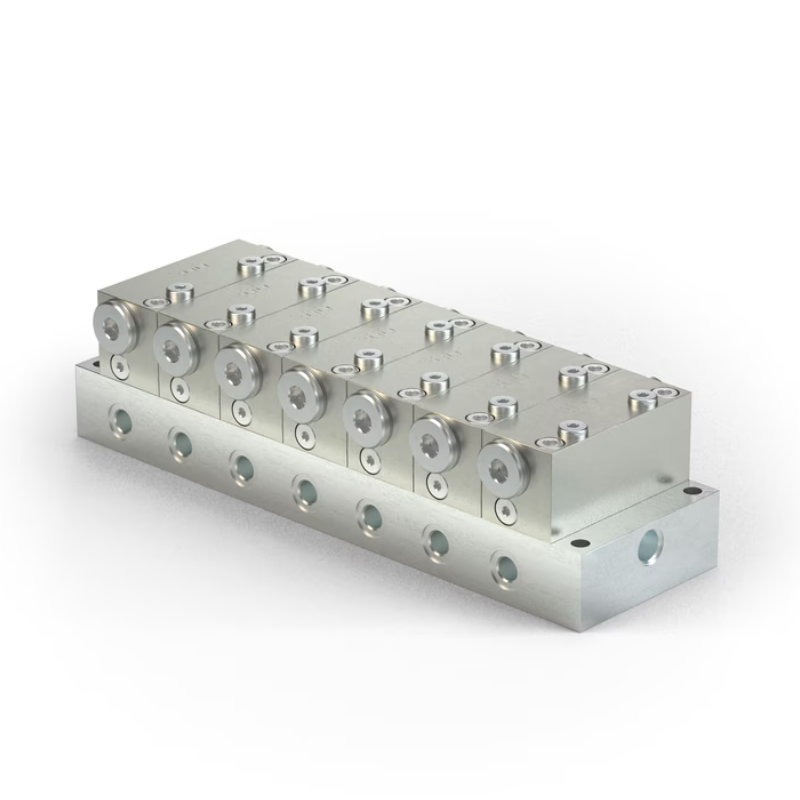

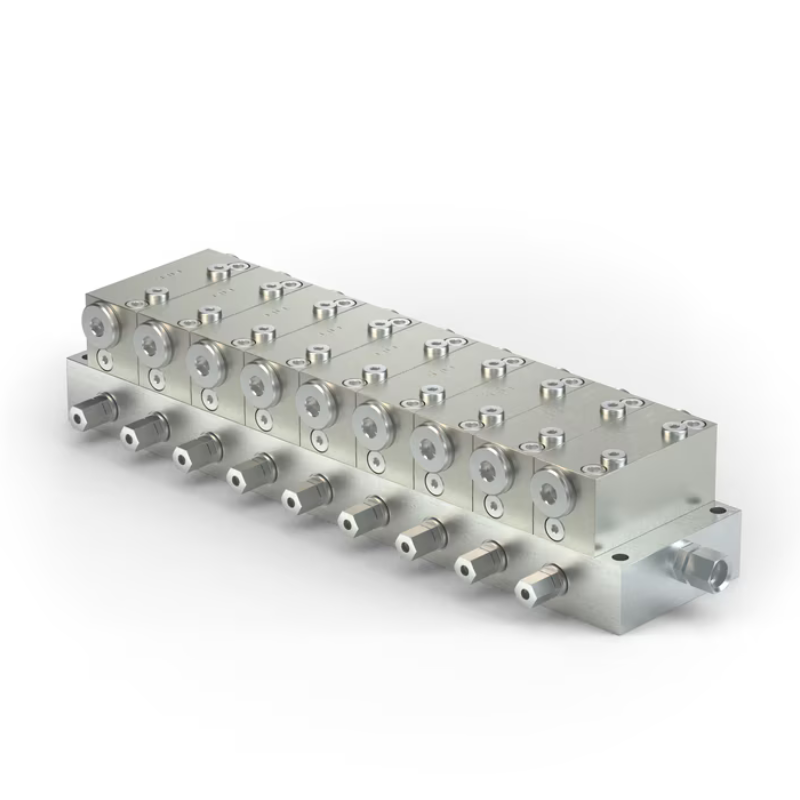

Модульный прогрессивный распределитель PSG3

PSG3 – это инновационное решение для точной и надежной подачи масла в различных промышленных системах. Устройство состоит из основной опорной панели и модульных дозирующих сегментов. Каждый сегмент представляет собой независимый элемент, который можно легко заменить или переконфигурировать без необходимости демонтажа всей системы.
Принцип работы PSG3 основан на точном дозировании масла через специальные каналы, встроенные в опорную панель. Каждый сегмент имеет свои выходные отверстия, которые можно соединять между собой для получения нужного расхода масла. Это позволяет создавать гибкие и адаптируемые системы смазки, способные удовлетворить самые разнообразные требования производства.

Преимущества модульных прогрессивных распределителей PSG3

• Простота обслуживания: Все соединения и точки доступа расположены на опорной панели, что значительно упрощает процесс обслуживания и ремонта.
• Гибкость: Благодаря модульной конструкции PSG3 можно легко адаптировать к изменяющимся условиям производства. Смена дозирующих сегментов позволяет быстро изменить конфигурацию системы.
• Надежность: Высококачественные материалы и точная сборка обеспечивают длительный срок службы устройства.
• Универсальность: PSG3 подходит для широкого спектра промышленных применений, включая системы централизованной смазки, циркуляционные системы и другие.
• Контроль: Доступны опции визуального или электрического мониторинга, что позволяет отслеживать работу системы и своевременно выявлять возможные неисправности.
• Коррозионная стойкость: Материалы, используемые для изготовления PSG3, обладают повышенной коррозионной стойкостью, что особенно важно для агрессивных сред.

Какие проблемы решает PSG3?

Модульные прогрессивные распределители PSG3 эффективно решают следующие задачи:

• Обеспечение точной и надежной подачи масла: Благодаря модульной конструкции и возможности точной настройки расхода масла PSG3 гарантирует оптимальную смазку всех узлов и механизмов.
• Повышение эффективности работы оборудования: Своевременная и качественная смазка снижает износ деталей, увеличивает срок службы оборудования и повышает его производительность.
• Снижение затрат на обслуживание: Простота обслуживания и ремонта PSG3 позволяет сократить время простоя оборудования и снизить затраты на его эксплуатацию.
• Улучшение экологической безопасности: PSG3 помогает предотвратить утечки масла и загрязнение окружающей среды.

Примеры использования PSG3

PSG3 широко применяется в различных отраслях промышленности, включая:

• Горнодобывающая промышленность: Смазка буровых установок, конвейеров и другого оборудования.
• Целлюлозно-бумажная промышленность: Смазка бумагоделательных машин и сопутствующего оборудования.
• Металлургия: Смазка прессов, прокатных станов и других металлургических агрегатов.
• Автомобилестроение: Смазка производственного оборудования.

Как начать использовать PSG3?

Для того чтобы начать использовать модульные прогрессивные распределители PSG3, необходимо:

1. Определить потребности: Провести анализ существующей системы смазки и определить требуемые параметры (расход масла, количество точек смазки, тип масла и т.д.).
2. Выбрать оптимальную конфигурацию: На основе полученных данных выбрать подходящую модель PSG3 и подобрать необходимые дозирующие сегменты.
3. Установить и настроить оборудование: Произвести монтаж PSG3 и подключить его к системе смазки. Настроить расход масла и другие параметры в соответствии с требованиями.
4. Провести пуско-наладочные работы: Проверить работоспособность системы и откорректировать настройки при необходимости.

Для получения более подробной информации о модульных прогрессивных распределителях PSG3 и консультации по подбору оптимального решения для вашего производства, пожалуйста, обращайтесь к специалистам компании Lubrication Systems. Мы предложим вам комплексные решения в области смазки промышленного оборудования и поможем выбрать оптимальное оборудование, разработаем индивидуальную схему смазки и обеспечим профессиональное обслуживание.

Технические характеристики
Принцип работы	распределители
Выходы	6–20
Смазочный материал	пластичная смазка до класса NLGI 3 включительно масло с вязкостью мин. 12 мм²/с
Объём дозирования на цикл подачи и выход
мин. макс.	0,80 см³ 3,20 см³	0,049 дюйма³ 0,195 дюйма³
Расход	макс. 6 л/мин	12,7 пинты/мин
Рабочая температура	от −15 до +110 °C	от 5 до 230 °F
Макс. рабочее давление	200 бар	2900 фунтов/дюйм²
Материал
опорная панель	алюминиевый сплав
сегменты	оцинкованная или никелированная сталь
Входное соединение	G 3/8
Выходное соединение	G 1/4
Класс защиты	IP 67
Размеры
мин.	165 × 108 × 88 мм	6,50 × 4,25 × 3,46 дюйма
макс.	466 × 108 × 88 мм	18,35 × 4,25 × 3,46 дюйма
Положение монтажа на оборудовании
без вибрации	любое
в условиях вибрации	поршень должен располагаться под углом 90° к направлению движения оборудования
Опции	ограничитель расхода

Образец заказа
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему.
PSG3YAXXBX-PXX-RXX-TXX	PSG3 С индикатором цикла, визуальным штоком поршня Положение устройства мониторинга — слева, сегмент 1 Входной трубопровод соединения опорной панели ∅ 8 мм 3 сегмента: 0,80; 1,60 и 3,20 см³/цикл Каждый сегмент без фитинга слева Каждый сегмент без фитинга справа
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор.

Принадлежности
Номер детали	Описание
DIN908-R1-4-5.8	заглушка для выхода опорной панели
508–108	шайба для заглушки
24-2151-3734	перемычка для соединения выходов, 2 выхода 1)
24-2151-3736	перемычка для соединения выходов, 2 выхода с выходным каналом 1)

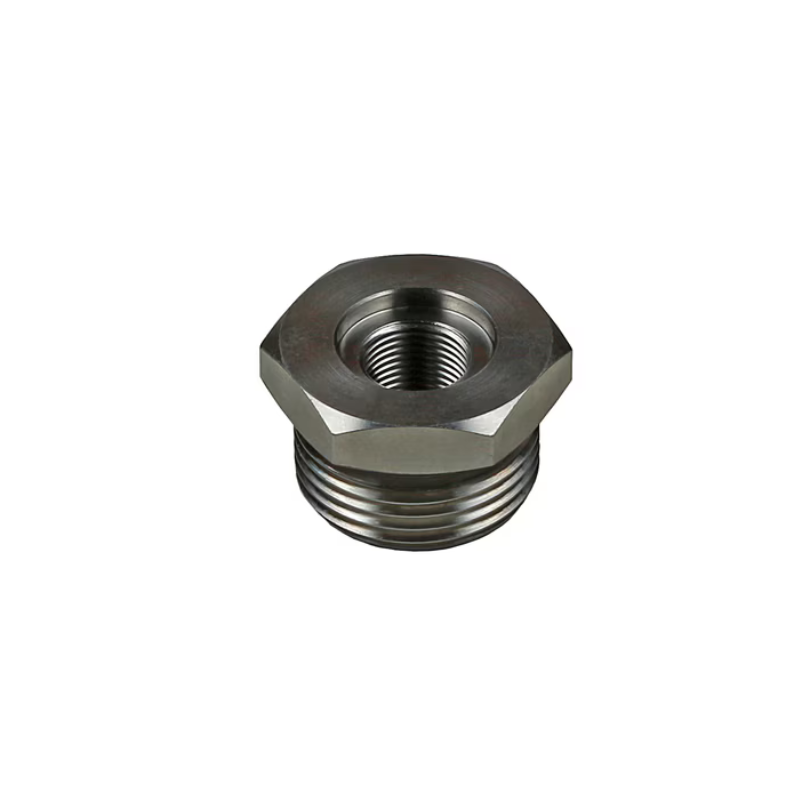

24-0159-6024	универсальный датчик поршня с O-образным кольцом и переходником, нержавеющая сталь

¹⁾Перемычки предназначены для максимального рабочего давления 100 бар; также доступны перемычки для соединения 3 выходов.
