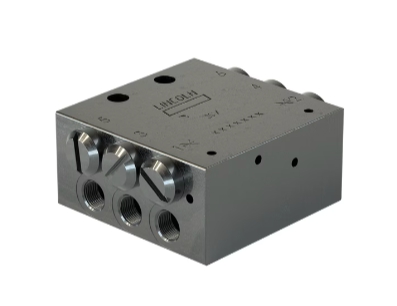

Прогрессивные распределители SSV блочной конструкции представляют собой инновационное решение для централизованных систем смазки. Они обеспечивают точную и надежную подачу смазочного материала к различным точкам трения в оборудовании. Принцип работы SSV основан на прогрессивном поршневом механизме, который распределяет смазку с высокой точностью. Каждое устройство может иметь от 6 до 22 выходных патрубков, что позволяет обслуживать множество точек смазки одновременно.
Преимущества прогрессивных распределителей SSV:
- Высокая точность дозирования: Благодаря уникальной конструкции, SSV гарантирует подачу строго определенного количества смазки к каждой точке трения, что предотвращает как излишнюю подачу смазки, так и недостаточное смазывание.
- Высокое рабочее давление: SSV способны работать при давлении до 350 бар, что позволяет использовать их в системах с высоким противодавлением.
- Широкий диапазон температур: Устройства SSV успешно функционируют в широком диапазоне температур, что делает их пригодными для эксплуатации в различных климатических условиях.
- Модульная конструкция: Блочная конструкция SSV позволяет легко расширять систему и адаптировать ее под конкретные потребности.
- Надежность и долговечность: Изготовленные из высококачественных материалов, Прогрессивные распределители SSV отличаются высокой надежностью и длительным сроком службы.
- Гибкость настройки: SSV могут быть оснащены дополнительными опциями, такими как индикаторный штифт или датчик поршня, для визуального или электрического мониторинга работы системы.
Какие проблемы решают распределители SSV?
- Неравномерное смазывание: SSV обеспечивают равномерную подачу смазки ко всем точкам трения, предотвращая преждевременный износ оборудования.
- Излишняя подача смазки: Точная дозировка смазки исключает риск излишней подачи смазки, что может привести к засорению системы и выходу ее из строя.
- Недостаточное смазывание: Регулярная и точная подача смазки гарантирует надежную работу оборудования и снижает риск возникновения аварийных ситуаций.
- Сложность обслуживания: Централизованная система смазки с использованием SSV упрощает процесс обслуживания оборудования и снижает трудозатраты.
Примеры использования прогрессивных распределителей SSV:
- Строительное и горнодобывающее оборудование: Экскаваторы, бульдозеры, карьерные самосвалы и другое оборудование, работающее в тяжелых условиях.
- Сельскохозяйственное оборудование: Комбайны, тракторы, кормоуборочные машины и другая сельхозтехника.
- Промышленное оборудование: Конвейеры, прессы, станки и другое производственное оборудование.
- Возобновляемые источники энергии: Ветровые турбины, солнечные панели и другое оборудование, используемое в энергетике.
Как начать использовать распределители SSV?
Для подбора оптимальной системы смазки с использованием устройств SSV рекомендуем обратиться к специалистам компании Lubrication Systems. Наши инженеры проведут анализ вашего оборудования и подберут наиболее подходящее решение.
Распределители SSV блочной конструкции являются эффективным и надежным решением для автоматической смазки оборудования. Благодаря своим преимуществам, они широко применяются в различных отраслях промышленности. Компания Lubrication Systems предлагает широкий ассортимент распределителей и оказывает полный комплекс услуг по проектированию, монтажу и обслуживанию систем смазки.
|
Технические характеристики |
||
|---|---|---|
|
Принцип работы |
дозирующие устройства |
|
|
Выходы |
6–22 |
|
|
Смазочный материал |
Пластичная смазка до класса консистенции NLGI 2 включительно |
|
|
Объём дозирования на цикл подачи и выход |
0,2 см³ |
0,01 дюйма³ |
|
Рабочая температура |
от −40 до +200 °C |
от −40 до +390 °F |
|
Рабочее давление |
макс. 350 бар |
5075 фунтов/дюйм² |
|
Материалы |
чёрная хромированная сталь |
|
|
Входное соединение |
G 1/8 или 1/8 NPTF |
|
|
Выходное соединение |
M 10 × 1 |
|
|
Размеры |
||
|
мин. |
60 x 60 x 30 мм |
2,36 x 2,36 x 1,18 дюйма |
|
макс. |
180 x 60 x 30 мм |
7,08 x 2,36 x 1,18 дюйма |
|
Положение монтажа |
любое |
|
Информация для заказа
|
SSV BSPP, чёрная хромированная сталь |
||||||
|---|---|---|---|---|---|---|
|
Выходные патрубки |
Прогрессивный распределитель SSV, стандартное исполнение |
Прогрессивный распределитель SSV, вкл. индикаторный штифт для визуального контроля |
Прогрессивный распределитель SSV, вкл. аварийный смазочный штуцер |
Прогрессивный распределитель SSV, вкл. бесконтактное реле для электрического контроля, кабель (3 м, 9,8 фута), без штекера |
Прогрессивный распределитель SSV, вкл. индикаторный штифт и бесконтактное реле для электрического контроля, кабель (2 м, 6,6 фута), без штекера |
Прогрессивный распределитель SSV, вкл. датчик поршня для электрического контроля с соединением M12, 3 жилы |
|
K |
E |
N |
KN |
NP |
||
|
6 |
619-26473-1 |
619-26474-3 |
619-77345-1 |
619-28257-1 |
619-27613-1 |
619-29050-1 |
|
8 |
619-25730-2 |
619-25754-4 |
619-77346-1 |
619-28258-1 |
619-27614-1 |
619-29051-1 |
|
10 |
619-26841-1 |
619-26842-2 |
619-77347-1 |
619-28259-1 |
619-27615-1 |
619-29052-1 |
|
12 |
619-25731-2 |
619-25755-4 |
619-77348-1 |
619-28260-1 |
619-27616-1 |
619-29674-1 |
|
14 |
619-28862-1 |
619-28871-1 |
619-77349-1 |
619-28890-1 |
619-29028-1 |
619-29387-1 |
|
16 |
619-28863-1 |
619-28872-1 |
619-77350-1 |
619-28907-1 |
619-28905-1 |
619-29951-1 |
|
18 |
619-28864-1 |
619-28873-1 |
619-77351-1 |
619-28957-1 |
619-28959-1 |
619-29139-1 |
|
20 |
619-28865-1 |
619-28874-1 |
619-77352-1 |
619-28935-1 |
619-28934-1 |
619-77301-1 |
|
22 |
619-28866-1 |
619-28875-1 |
619-77353-1 |
619-29015-1 |
619-77461-1 |
619-29973-1 |
|
SSV BSPP, нержавеющая сталь 1.4305 |
||||
|---|---|---|---|---|
|
Выходные патрубки |
Прогрессивный распределитель SSV, стандартное исполнение |
Прогрессивный распределитель SSV, вкл. индикаторный штифт для визуального контроля |
Прогрессивный распределитель SSV, вкл. аварийный смазочный штуцер |
Прогрессивный распределитель SSV, вкл. датчик поршня для электрического контроля с соединением M12, 3 жилы |
|
K |
E |
NP |
||
|
6 |
619-27471-1 |
619-26472-1 |
619-77680-1 |
619-29929-1 |
|
8 |
619-27473-1 |
619-27474-1 |
619-77681-1 |
619-29322-1 |
|
10 |
619-27475-1 |
619-27476-1 |
619-77682-1 |
619-29970-1 |
|
12 |
619-27477-1 |
619-27478-1 |
619-77683-1 |
619-29971-1 |
|
14 |
619-29063-1 |
619-29067-1 |
619-77684-1 |
619-29993-1 |
|
16 |
619-29064-1 |
619-29068-1 |
619-77685-1 |
619-29994-1 |
|
18 |
619-29065-1 |
619-29069-1 |
619-77686-1 |
619-77178-1 |
|
20 |
619-29066-1 |
619-29074-1 |
619-77687-1 |
- |
|
22 |
619-29775-1 |
619-77910-1 |
619-77688-1 |
619-77179-1 |
|
SSV BSPP, нержавеющая сталь 1.4571 |
||
|---|---|---|
|
Выходные патрубки |
Прогрессивный распределитель SSV, стандартное исполнение |
Прогрессивный распределитель SSV, вкл. индикаторный штифт для визуального контроля |
|
K |
||
|
6 |
619-27824-1 |
619-28840-1 |
|
8 |
619-27825-1 |
619-28841-1 |
|
10 |
619-27889-1 |
619-28842-1 |
|
12 |
619-27900-1 |
619-28843-1 |
|
SSV NPT (внутр.), чёрная хромированная сталь |
||
|---|---|---|
|
Выходные патрубки |
Прогрессивный распределитель SSV, стандартное исполнение |
Прогрессивный распределитель SSV, вкл. индикаторный штифт для визуального контроля |
|
K |
||
|
6 |
619-27121-1 |
619-27122-1 |
|
8 |
619-26396-2 |
619-26646-2 |
|
10 |
619-26844-1 |
619-26845-2 |
|
12 |
619-26398-2 |
619-26648-2 |
|
14 |
619-29400-1 |
619-28899-1 |
|
16 |
619-29401-1 |
619-28900-1 |
|
18 |
619-77828-1 |
619-28901-1 |
|
20 |
619-77829-1 |
619-28902-1 |
|
22 |
- |
619-77254-1 |
|
SSV NPT (внутр.), нержавеющая сталь 1.4305 |
||
|---|---|---|
|
Выходные патрубки |
Прогрессивный распределитель SSV, стандартное исполнение |
Прогрессивный распределитель SSV, вкл. индикаторный штифт для визуального контроля |
|
K |
||
|
6 |
619-27792-1 |
619-27793-1 |
|
8 |
619-27796-1 |
619-27797-1 |
|
10 |
619-27800-1 |
619-27801-1 |
|
12 |
619-27804-1 |
619-27805-1 |
|
14 |
- |
619-77101-1 |
|
SSV BSPP, никелированная сталь |
||
|---|---|---|
|
Выходные патрубки |
Прогрессивный распределитель SSV, стандартное исполнение |
|
|
6 |
619-78102-1 |
|
|
8 |
619-78103-1 |
|
|
10 |
619-78104-1 |
|
|
12 |
619-78105-1 |
|
|
14 |
619-78106-1 |
|
|
16 |
619-78114-1 |
|
|
18 |
619-78115-1 |
|
|
20 |
619-78116-1 |
|
|
22 |
619-78117-1 |
|
Принадлежности
|
Выходные фитинги вставного типа; корпус клапана с зажимным кольцом |
||||
|---|---|---|---|---|
|
Номер детали |
Обозначение |
Материал |
Трубопровод, ∅ |
Соединение |
|
226-14091-6 |
RV 6511-4-M 10x1-S02 |
никелированная латунь |
4 |
пластмассовая трубка |
|
226-14091-4 |
RVM 6511-6M 10x1-S01 |
никелированная латунь |
6 |
штуцер пластмассовой трубки с канавкой |
|
226-14091-2 |
RV 6511-6-M 10x1-S01 |
никелированная латунь |
6 |
пластмассовая трубка |
|
226-14091-8 |
WRVM 6521-6-M 10x1 корпус клапана 90° |
никелированная латунь |
6 |
штуцер пластмассовой трубки с канавкой |
|
226-14091-9 |
WRV 6511-6-M 10x1 корпус клапана 90° |
никелированная латунь |
6 |
пластмассовая трубка |
|
Выходные фитинги, резьбовые |
||||
|---|---|---|---|---|
|
Номер детали |
Описание |
Материал |
Трубопровод, ∅ |
|
|
504-30345-2 |
обратный клапан в сборе |
сталь, чёрная хромированная |
4 |
|
|
504-30344-4 |
обратный клапан в сборе |
сталь, чёрная хромированная |
6 |
|
|
504-31864-1 |
обратный клапан в сборе |
сталь, чёрная хромированная |
8 |
|
|
504-31863-1 |
обратный клапан в сборе |
сталь, чёрная хромированная |
8 |
|
|
504-31709-1 |
обратный клапан в сборе |
нержавеющая сталь, 1 4571 |
4 |
|
|
504-31705-1 |
обратный клапан в сборе |
нержавеющая сталь, 1 45716 |
||
|
Заглушка для выходов |
|
|---|---|
|
Номер детали |
Описание |
|
303-17499-3 |
заглушка для выходов с уплотнительной кромкой, сталь |
|
303-19346-2 |
заглушка для выходов с уплотнительной кромкой, нержавеющая сталь |
|
219-13798-3 |
O-образное кольцо для заглушки из нержавеющей стали; если после затягивания на 18 Н·м не обеспечена герметичность |
|
404-22614-1 |
специальная отвёртка для заглушек на прогрессивных распределителях SSV |
|
Соединительный элемент для выходов |
|||
|---|---|---|---|
|
Номер детали |
Описание |
Материал |
Трубопровод, ∅ |
|
519-31826-1 |
наружный соединительный элемент для выходов 1 и 2 |
сталь, чёрная хромированная |
6 |
|
Датчики поршня |
|
|---|---|
|
Номер детали |
Описание |
|
Универсальный/биполярный датчик поршня |
|
|
234-13163-9 |
универсальный датчик поршня |
|
234-11454-1 |
биполярный датчик поршня |
|
419-74031-1 |
переходник SSV/SSVD |
|
237-13442-4 |
штекер |
|
237-13442-6 |
штекер угловой, 90°, с кабелем длиной 5 м (16,5 фута) |
|
236-10022-7 |
прямой штекер с кабелем длиной 10 м (33 фута) |
|
Датчик поршня с кабелем |
|
|
664-85282-7 |
датчик поршня с кабелем, 3 м (10 футов) |
|
664-85282-6 |
датчик поршня из нержавеющей стали с кабелем, 3 м (10 футов) |
|
664-85282-8 |
датчик поршня с кабелем, 5 м (16,5 фута) |
|
Датчик поршня с кабелем и байонетным штекером |
|
|
664-85242-2 |
датчик поршня с кабелем, 3 м (10 футов), байонетный штекер |
|
664-85242-5 |
датчик поршня с кабелем, 7 м (10 футов), байонетный штекер |
|
Блоки индикации давления |
|||
|---|---|---|---|
|
Номер детали |
Описание |
Давление |
|
|
бар |
фунты/дюйм² |
||
|
532-60073-1 |
блок индикатора давления |
50 |
725 |
|
532-60075-1 |
блок индикатора давления |
200 |
2900 |
|
532-60085-1 |
блок индикатора давления |
270 |
3915 |
|
Принадлежности для бесконтактных переключателей KS и KN |
|
|---|---|
|
Номер детали |
Описание |
|
519-36713-7 |
концевой выключатель с принадлежностями для бесконтактного переключателя KS |
|
236-13281-2 |
концевой выключатель V3S+VL1 для бесконтактного переключателя KS |
|
234-10812-8 |
бесконтактный переключатель PNP, 10–30 В пост. тока, для бесконтактного переключателя KN |
|
234-13134-5 |
бесконтактный переключатель NPN, 10-30 В пост. тока, для бесконтактного переключателя KN |
|
519-30911-1 |
переходник с упорным кольцом, для бесконтактного переключателя KN |
|
Комплект для проверки давления |
|
|---|---|
|
Номер детали |
Описание |
|
604-36879-1 |
комплект для проверки давления и функции |
|
Кронштейн |
|
|---|---|
|
Номер детали |
Описание |
|
307-19543-1 |
кронштейн для SSV, оцинкованная сталь |
|
519-34271-1 |
кронштейн для SSV14 ... SSV22, оцинкованная сталь |
|
Дозирующие регулировочные винты |
||||
|---|---|---|---|---|
|
Номер детали 1) |
Код |
Подача |
||
|
Неразборный |
Пакет, 12 шт. |
см3 |
дюймы3 |
|
|
303-16118-1 |
549-34254-1 |
A |
0,08 |
0,0049 |
|
303-16119-1 |
549-34254-2 |
B |
0,14 |
0,0085 |
|
303-16120-1 |
549-34254-3 |
C |
0,20 |
0,012 |
|
303-16121-1 |
549-34254-4 |
D |
0,30 |
0,018 |
|
303-16122-1 |
549-34254-5 |
E |
0,40 |
0,024 |
|
303-16123-1 |
549-34254-6 |
F |
0,60 |
0,037 |
|
303-16124-1 |
549-34254-7 |
G |
0,80 |
0,049 |
|
303-16125-1 |
549-34254-8 |
H |
1,00 |
0,061 |
|
303-16126-1 |
549-34254-9 |
I |
1,40 |
0,085 |
|
303-16127-1 |
549-34255-1 2) |
J |
1,80 |
0,110 |
1)Для чёрной хромированной стали SSVD; для никелированной стали SSVD запросите дозирующие винты из нержавеющей стали
2)549-34255-2 пакет, по 2 шт.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Мы доставляем заказы во все города Республики Казахстан, Узбекистан, Кыргызстан и Азербайджан.
Варианты доставки заказа:
1. Доставка "День в день" (только для г. Шымкент)
Доставка осуществляется по будням с 10 до 18 часов только по г. Шымкент. Наши менеджеры свяжутся с вами для уточнения адреса доставки и удобного для Вас времени;
2. Самовывоз со склада
Склад находится по адресу: г. Шымкент Улица Рыскулова, 1075
Для проезда на территорию требуется заранее заказывать пропуск на машину по телефону: +7 777 346 22 75
Время работы склада: по будням с 9:00 до 18:00.
3. Доставка через транспортную компанию
Доставка осуществляется во все регионы Республики Казахстан, Узбекистан, Кыргызстан и Азербайджан. Отправка товара осуществляется после внесения 100% оплаты. Стоимость доставки рассчитывается исходя из веса посылки, удаленности места доставки и выбранного вида услуги.
Если Вы хотите использовать другие варианты доставки Вашего заказа, укажите это при оформлении заказа на сайте или по телефону.
