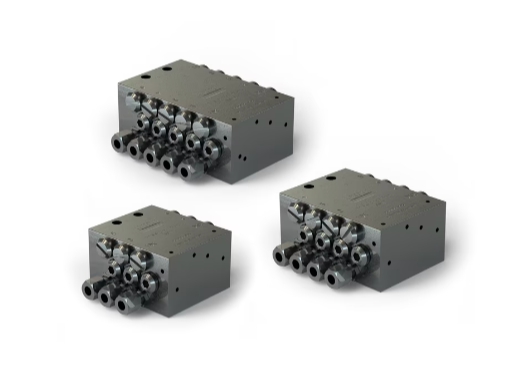

Распределитель SSVD представляет собой компактный блок, предназначенный для точной и надежной подачи смазочных материалов в прогрессивных системах смазывания. Принцип работы основан на регулируемом объеме дозирования, который обеспечивается за счет использования дозирующих винтов различных размеров. Каждый винт позволяет точно настроить количество смазки для пары выходных отверстий, обеспечивая оптимальное смазывание каждой точки смазки в системе.
Преимущества прогрессивных распределителей SSVD:
- Высокая точность дозирования: Благодаря использованию дозирующих винтов различного диаметра достигается высокая точность дозирования смазки, что позволяет предотвратить как перерасход, так и недостаток смазочного материала.
- Простота монтажа: Монтаж фитингов осуществляется без использования уплотнений, что упрощает процесс установки и обслуживания устройства.
- Универсальность: Доступны различные исполнения устройства, позволяющие подобрать оптимальное решение для различных условий эксплуатации и типов смазочных материалов.
- Надежность: Прогрессивные распределители SSVD отличаются высокой надежностью и долговечностью, что обеспечивает бесперебойную работу оборудования.
- Опциональные функции: Доступны модели с визуальным или электрическим мониторингом процесса дозирования, что позволяет контролировать работу системы и своевременно выявлять возможные неисправности.
- Коррозионная стойкость: Исполнения с никелированными поверхностями обеспечивают устойчивость устройства к воздействию агрессивных сред.
Какие проблемы решают прогрессивные распределители SSVD?
- Обеспечение оптимальной смазки: Точная дозировка смазки позволяет предотвратить преждевременный износ оборудования, вызванный недостатком или переизбытком смазочного материала.
- Снижение затрат на смазку: Благодаря точному дозированию уменьшается расход смазочных материалов, что позволяет сократить затраты на обслуживание оборудования.
- Повышение надежности оборудования: Регулярная и точная подача смазки продлевает срок службы оборудования и снижает риск возникновения внеплановых простоев.
- Упрощение обслуживания системы смазки: Простота монтажа и обслуживания прогрессивных распределителей SSVD позволяет сократить время, затрачиваемое на техническое обслуживание.
Примеры использования:
Прогрессивные распределители SSVD широко применяются в различных отраслях промышленности, включая:
- Строительное и горнодобывающее оборудование
- Сельскохозяйственное оборудование
- Промышленное оборудование
Как начать использовать прогрессивные распределители SSVD?
Для подбора оптимального решения для вашей системы смазки, пожалуйста, свяжитесь с нашими специалистами. Мы готовы предоставить подробную консультацию и помочь выбрать оборудование, которое полностью удовлетворит ваши потребности.
Компания Lubrication Systems – ваш надежный партнер в области смазочных систем. Мы предлагаем широкий ассортимент оборудования и услуг, направленных на повышение эффективности и надежности вашего производства.
|
Технические характеристики |
||
|---|---|---|
|
Принцип работы |
блочные дозирующие устройства |
|
|
Выходы1) |
6–22 |
|
|
Смазочный материал |
Пластичная смазка до класса консистенции NLGI 2 включительно |
|
|
Объём дозирования на цикл подачи2) и выход |
мин. 0,08 см3 |
0,0042 дюйм.3 |
|
Рабочая температура |
от -25 до +70 °C |
от -13 до +158 °F |
|
Рабочее давление |
макс. 350 бар |
5075 фунтов/кв. дюйм |
|
Материалы |
чёрная хромированная сталь |
|
|
Входное соединение |
G 1/8 или 1/8 NPTF |
|
|
Выходное соединение3) |
M 10 × 1 |
|
|
Размеры |
||
|
мин. |
70 × 60 × 40 мм |
2,75 × 2,36 × 1,57 дюйма |
|
макс. |
190 × 60 × 40 мм |
7,48 × 2,36 × 1,57 дюйма |
|
Положение монтажа |
любое |
|
1)Соединение или закрытие выходов позволяет сократить их количество до заданного минимума. Не допускается закрывать выходы № 1 и № 2
2)В зависимости от дозирующего винта применимо для пары противоположных выходов
3)Используйте специальные выходные фитинги SSVD
Информация для заказа
|
SSVD BSPP, чёрная хромированная сталь |
||||||
|---|---|---|---|---|---|---|
|
Выходы |
Стандарт |
Индикаторный штифт |
Аварийный ниппель |
Кабель датчика поршня |
Индикаторный штифт, бесконтактный переключатель, |
Датчик поршня, |
|
K |
E |
N |
KN |
NP |
||
|
6 |
649-29485-1 |
649-29505-1 |
649-77394-1 |
649-29495-1 |
649-29515-1 |
649-29525-1 |
|
8 |
649-29486-1 |
649-29506-1 |
649-77395-1 |
649-29496-1 |
649-29516-1 |
649-29526-1 |
|
10 |
649-29487-1 |
649-29507-1 |
649-77396-1 |
649-29497-1 |
649-29517-1 |
649-29527-1 |
|
12 |
649-29488-1 |
649-29508-1 |
649-77397-1 |
649-29498-1 |
649-29518-1 |
649-29528-1 |
|
14 |
649-29489-1 |
649-29509-1 |
649-77398-1 |
649-29499-1 |
649-29519-1 |
649-29529-1 |
|
16 |
649-29587-1 |
649-29595-1 |
649-77399-1 |
649-29611-1 |
649-29603-1 |
649-29619-1 |
|
18 |
649-29588-1 |
649-29596-1 |
649-77400-1 |
649-29612-1 |
649-29604-1 |
649-29620-1 |
|
20 |
649-29589-1 |
649-29597-1 |
649-77401-1 |
649-29613-1 |
649-29605-1 |
649-29621-1 |
|
22 |
649-29590-1 |
649-29598-1 |
649-77402-1 |
649-29614-1 |
649-29606-1 |
649-29622-1 |
|
SSVD NPTF, чёрная хромированная сталь 1) |
|||||
|---|---|---|---|---|---|
|
Выходы |
Стандарт |
Индикаторный штифт |
Кабель датчика поршня |
Индикаторный штифт, бесконтактный переключатель, |
Датчик поршня, |
|
K |
N |
KN |
NP |
||
|
6 |
649-29535-1 |
649-29545-1 |
649-29565-1 |
649-29555-1 |
649-29575-1 |
|
8 |
649-29536-1 |
649-29546-1 |
649-29566-1 |
649-29556-1 |
649-29576-1 |
|
10 |
649-29537-1 |
649-29547-1 |
649-29567-1 |
649-29557-1 |
649-29577-1 |
|
12 |
649-29538-1 |
649-29548-1 |
649-29568-1 |
649-29558-1 |
649-29578-1 |
|
14 |
649-29539-1 |
649-29549-1 |
649-29569-1 |
649-29559-1 |
649-29579-1 |
|
16 |
649-29627-1 |
649-29635-1 |
649-29651-1 |
649-29643-1 |
649-29659-1 |
|
18 |
649-29628-1 |
649-29636-1 |
649-29652-1 |
649-29644-1 |
649-29660-1 |
|
20 |
649-29629-1 |
649-29637-1 |
649-29653-1 |
649-29645-1 |
649-29661-1 |
|
22 |
649-29630-1 |
649-29638-1 |
649-29654-1 |
649-29646-1 |
649-29662-1 |
1)Для этого типа недоступны аварийные ниппели (E).
Принадлежности
|
Выходные фитинги вставного типа; корпус клапана с зажимным кольцом |
||||
|---|---|---|---|---|
|
Номер детали |
Обозначение |
Материал |
Трубопровод, ∅ |
Соединение |
|
226-14091-6 |
RV 6511-4-M 10x1-S02 |
никелированная латунь |
4 |
пластмассовая трубка |
|
226-14091-4 |
RVM 6511-6M 10x1-S01 |
никелированная латунь |
6 |
штуцер пластмассовой трубки с канавкой |
|
226-14091-2 |
RV 6511-6-M 10x1-S01 |
никелированная латунь |
6 |
пластмассовая трубка |
|
226-14091-8 |
WRVM 6521-6-M 10x1 корпус клапана 90° |
никелированная латунь |
6 |
штуцер пластмассовой трубки с канавкой |
|
226-14091-9 |
WRV 6511-6-M 10x1 корпус клапана 90° |
никелированная латунь |
6 |
пластмассовая трубка |
|
Выходные фитинги, резьбовые |
||||
|---|---|---|---|---|
|
Номер детали |
Описание |
Материал |
Трубопровод, ∅ |
|
|
504-30345-2 |
обратный клапан в сборе |
сталь, чёрная хромированная |
4 |
|
|
504-30344-4 |
обратный клапан в сборе |
сталь, чёрная хромированная |
6 |
|
|
504-31864-1 |
обратный клапан в сборе |
сталь, чёрная хромированная |
8 |
|
|
504-31863-1 |
обратный клапан в сборе |
сталь, чёрная хромированная |
8 |
|
|
504-31709-1 |
обратный клапан в сборе |
нержавеющая сталь, 1 4571 |
4 |
|
|
504-31705-1 |
обратный клапан в сборе |
нержавеющая сталь, 1 45716 |
||
|
Заглушка для выходов |
|
|---|---|
|
Номер детали |
Описание |
|
303-17499-3 |
заглушка для выходов с уплотнительной кромкой, сталь |
|
303-19346-2 |
заглушка для выходов с уплотнительной кромкой, нержавеющая сталь |
|
219-13798-3 |
O-образное кольцо для заглушки из нержавеющей стали; если после затягивания на 18 Н·м не обеспечена герметичность |
|
404-22614-1 |
специальная отвёртка для заглушек на прогрессивных распределителях SSV |
|
Соединительный элемент для выходов |
|||
|---|---|---|---|
|
Номер детали |
Описание |
Материал |
Трубопровод, ∅ |
|
519-31826-1 |
наружный соединительный элемент для выходов 1 и 2 |
сталь, чёрная хромированная |
6 |
|
Датчики поршня |
|
|---|---|
|
Номер детали |
Описание |
|
Универсальный/биполярный датчик поршня |
|
|
234-13163-9 |
универсальный датчик поршня |
|
234-11454-1 |
биполярный датчик поршня |
|
419-74031-1 |
переходник SSV/SSVD |
|
237-13442-4 |
штекер |
|
237-13442-6 |
штекер угловой, 90°, с кабелем длиной 5 м (16,5 фута) |
|
236-10022-7 |
прямой штекер с кабелем длиной 10 м (33 фута) |
|
Датчик поршня с кабелем |
|
|
664-85282-7 |
датчик поршня с кабелем, 3 м (10 футов) |
|
664-85282-6 |
датчик поршня из нержавеющей стали с кабелем, 3 м (10 футов) |
|
664-85282-8 |
датчик поршня с кабелем, 5 м (16,5 фута) |
|
Датчик поршня с кабелем и байонетным штекером |
|
|
664-85242-2 |
датчик поршня с кабелем, 3 м (10 футов), байонетный штекер |
|
664-85242-5 |
датчик поршня с кабелем, 7 м (10 футов), байонетный штекер |
|
Блоки индикации давления |
|||
|---|---|---|---|
|
Номер детали |
Описание |
Давление |
|
|
бар |
фунты/дюйм² |
||
|
532-60073-1 |
блок индикатора давления |
50 |
725 |
|
532-60075-1 |
блок индикатора давления |
200 |
2900 |
|
532-60085-1 |
блок индикатора давления |
270 |
3915 |
|
Принадлежности для бесконтактных переключателей KS и KN |
|
|---|---|
|
Номер детали |
Описание |
|
519-36713-7 |
концевой выключатель с принадлежностями для бесконтактного переключателя KS |
|
236-13281-2 |
концевой выключатель V3S+VL1 для бесконтактного переключателя KS |
|
234-10812-8 |
бесконтактный переключатель PNP, 10–30 В пост. тока, для бесконтактного переключателя KN |
|
234-13134-5 |
бесконтактный переключатель NPN, 10-30 В пост. тока, для бесконтактного переключателя KN |
|
519-30911-1 |
переходник с упорным кольцом, для бесконтактного переключателя KN |
|
Комплект для проверки давления |
|
|---|---|
|
Номер детали |
Описание |
|
604-36879-1 |
комплект для проверки давления и работы |
|
Кронштейн |
|
|---|---|
|
Номер детали |
Описание |
|
449-70906-1 |
кронштейн для SSVD; оцинкованная сталь |
|
Дозирующие регулировочные винты |
||||
|---|---|---|---|---|
|
Номер детали 1) |
Код |
Подача |
||
|
Комплект |
Пакет, 12 шт. |
см3 |
дюймы3 |
|
|
303-16118-1 |
549-34254-1 |
A |
0,08 |
0,0049 |
|
303-16119-1 |
549-34254-2 |
B |
0,14 |
0,0085 |
|
303-16120-1 |
549-34254-3 |
C |
0,20 |
0,012 |
|
303-16121-1 |
549-34254-4 |
D |
0,30 |
0,018 |
|
303-16122-1 |
549-34254-5 |
E |
0,40 |
0,024 |
|
303-16123-1 |
549-34254-6 |
F |
0,60 |
0,037 |
|
303-16124-1 |
549-34254-7 |
G |
0,80 |
0,049 |
|
303-16125-1 |
549-34254-8 |
H |
1,00 |
0,061 |
|
303-16126-1 |
549-34254-9 |
I |
1,40 |
0,085 |
|
303-16127-1 |
549-34255-1 2) |
J |
1,80 |
0,110 |
1)Для чёрной хромированной стали SSVD; для никелированной стали SSVD запросите дозирующие винты из нержавеющей стали
2)549-34255-2 пакет, по 2 шт.
