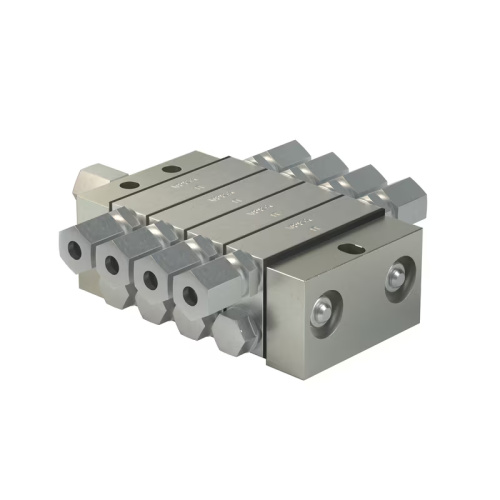

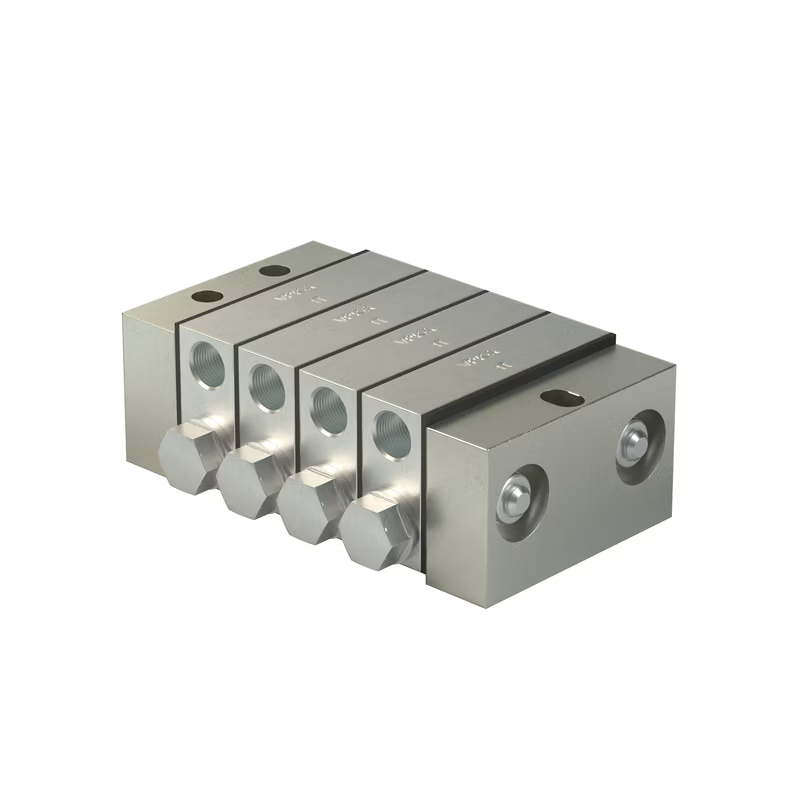

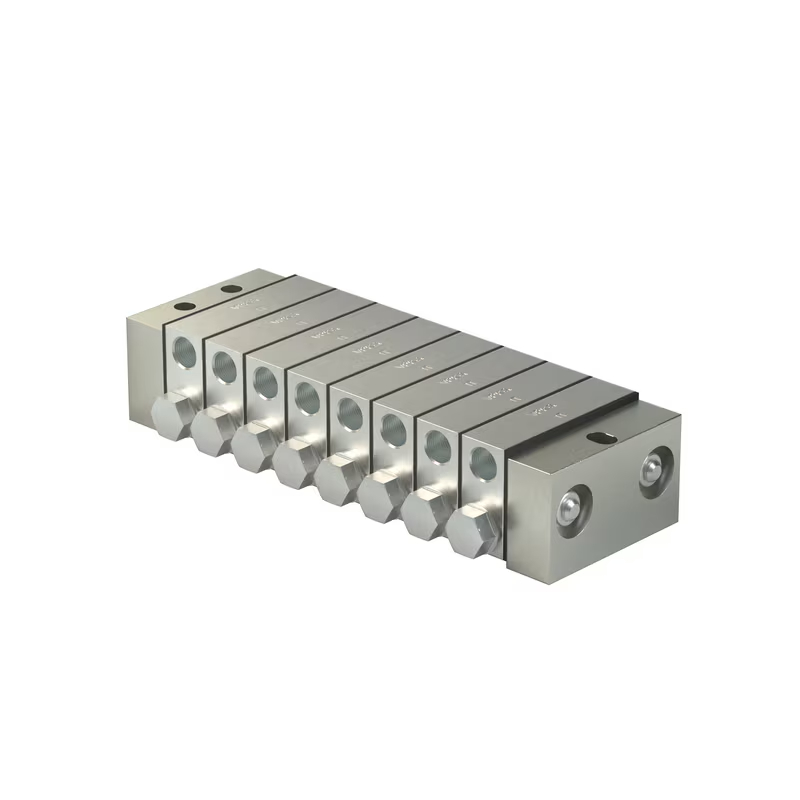

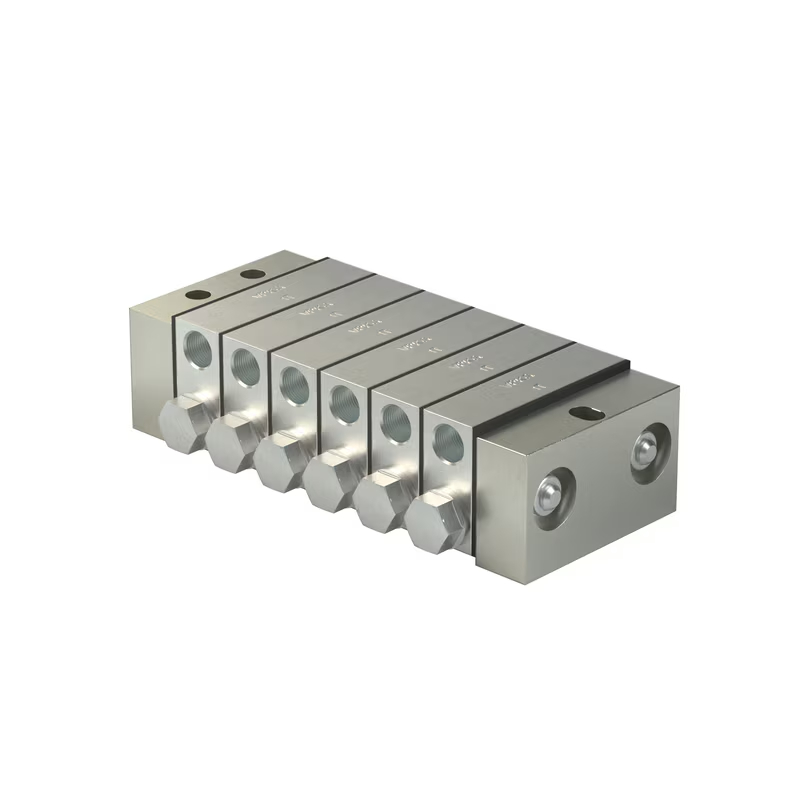

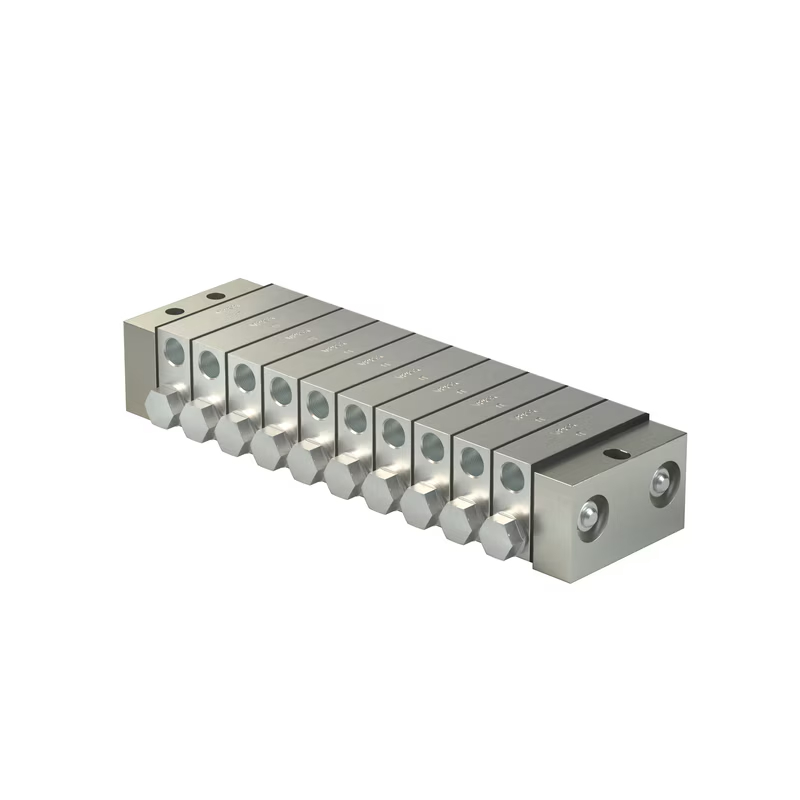

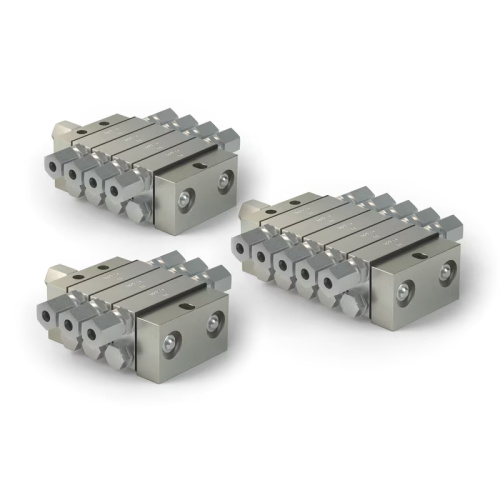

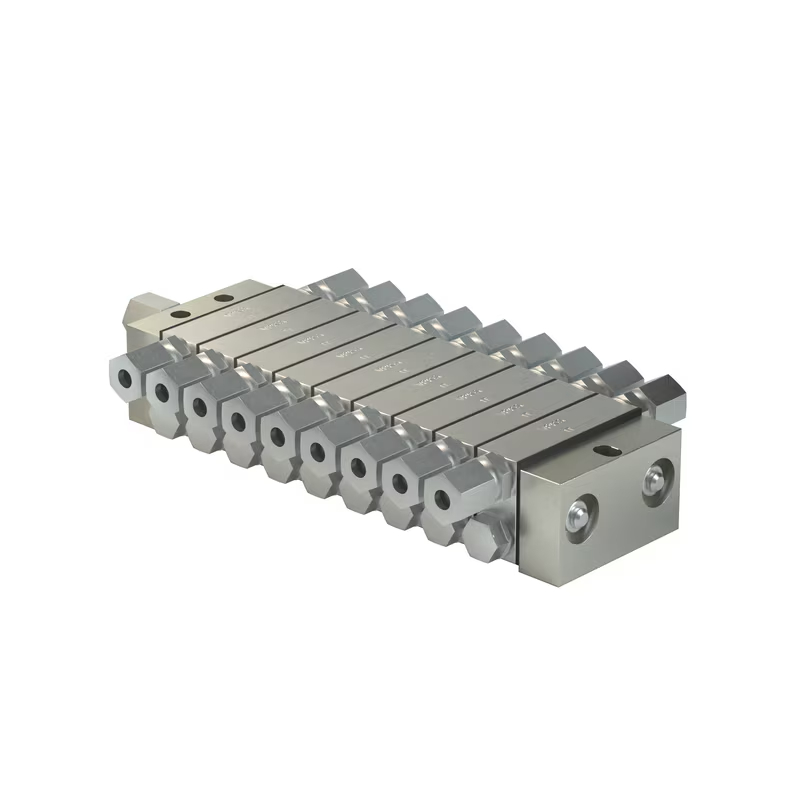

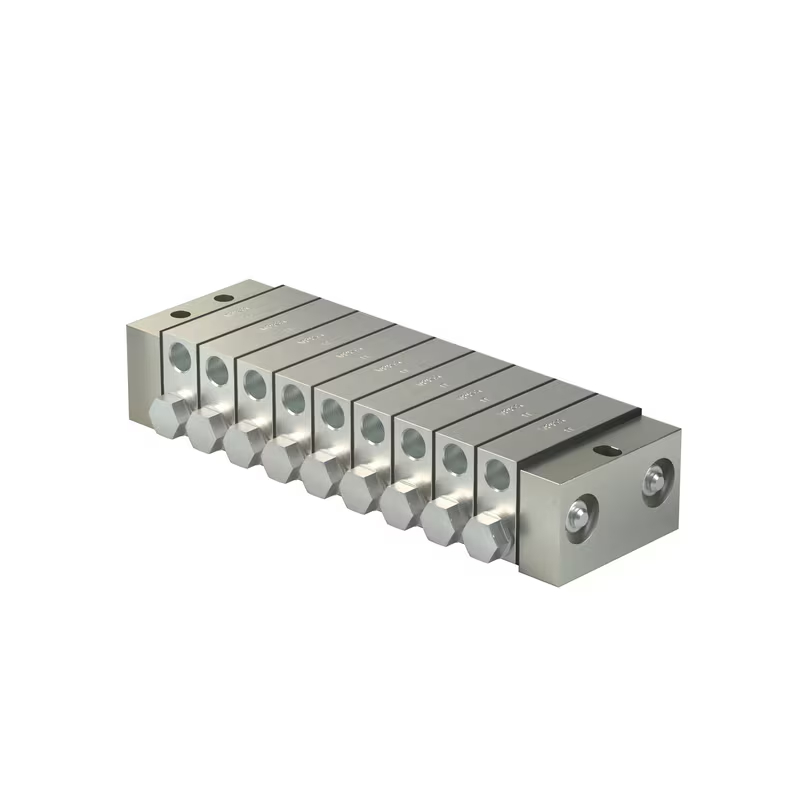

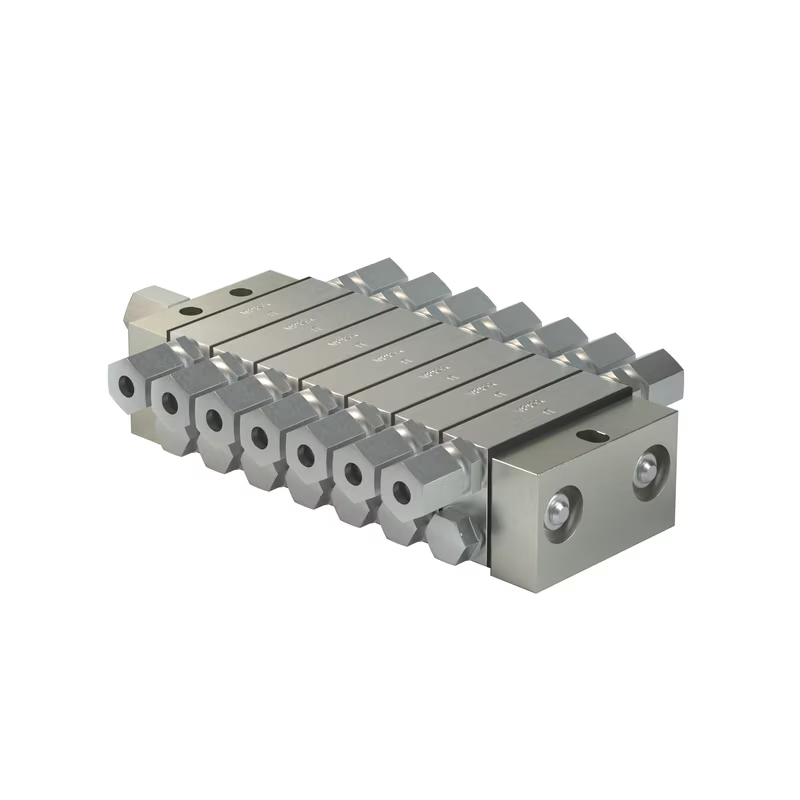

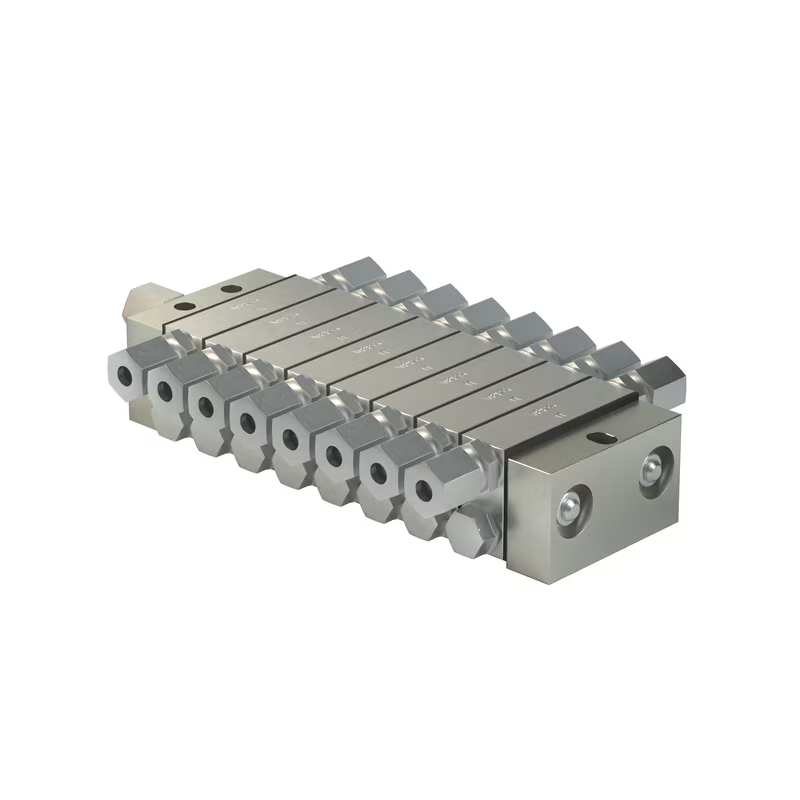

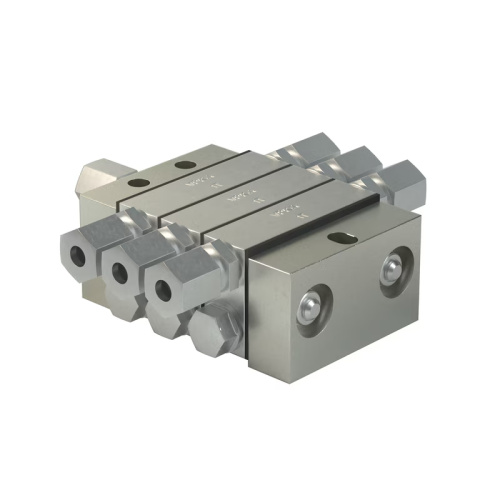

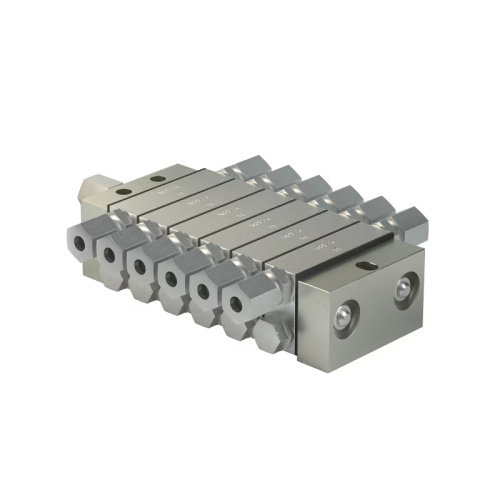

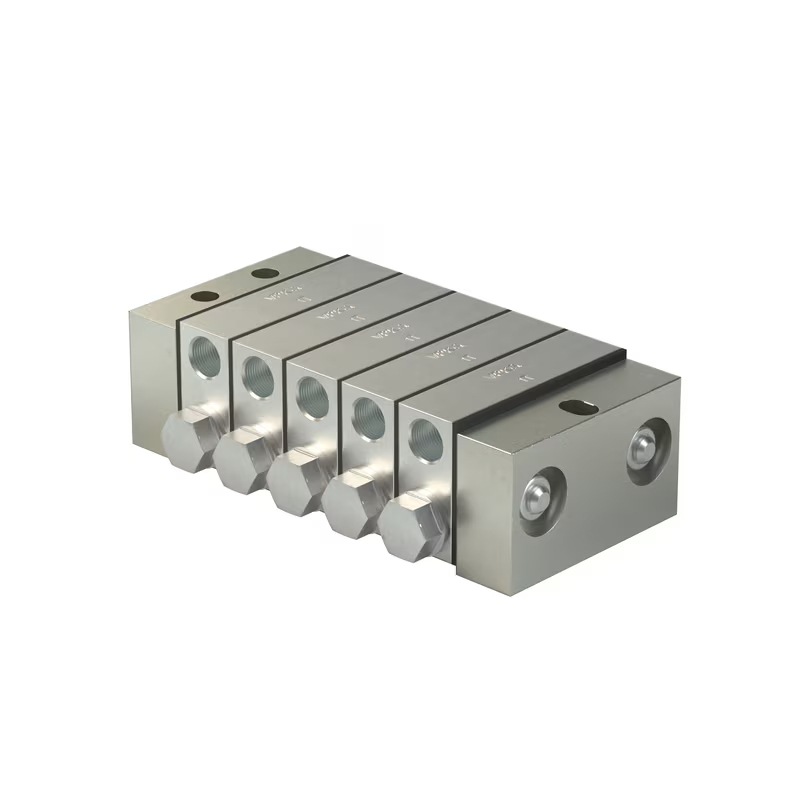

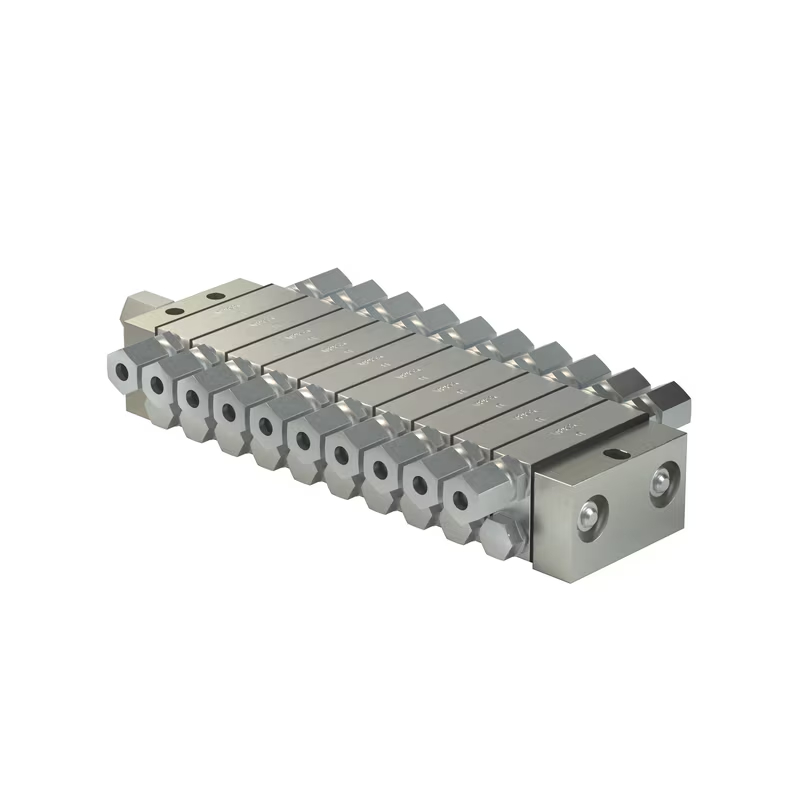

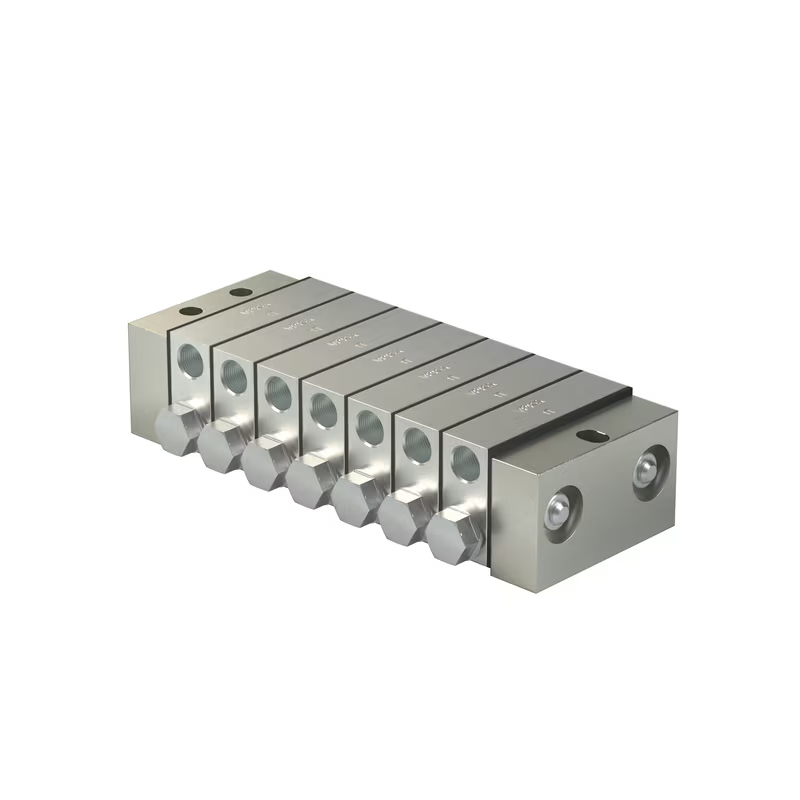

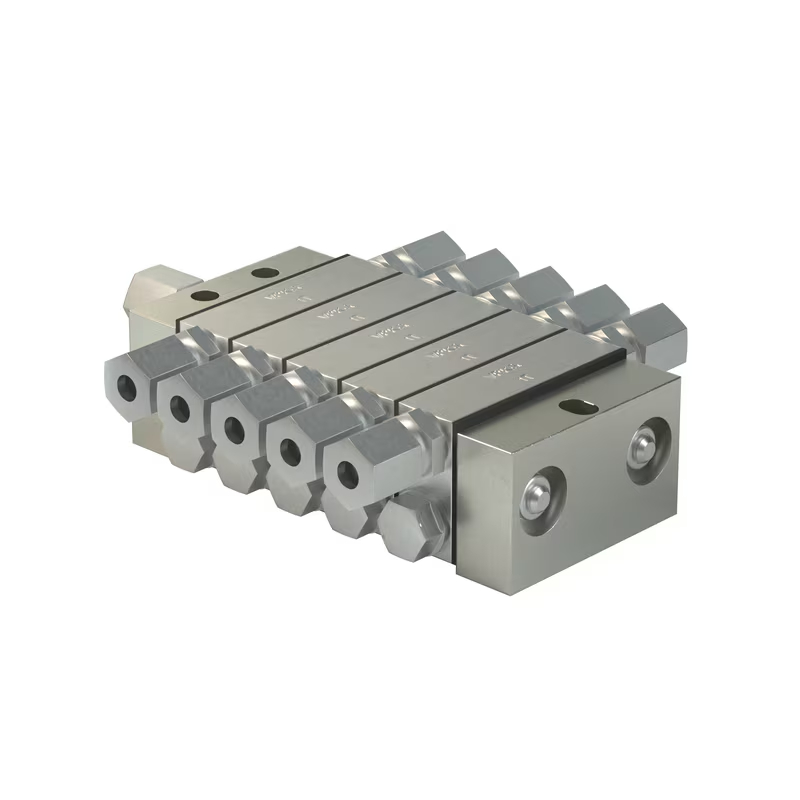

Распределитель VPK – это инновационное решение для точной и надежной подачи смазочных материалов в прогрессивных системах смазывания. Оно состоит из дозирующих сегментов, которые позволяют точно регулировать объем дозирования от 0,05 см³ до 0,6 см³. Все сегменты надежно соединены между собой, обеспечивая герметичность системы. Принцип работы основан на прогрессивном прохождении смазки через дозирующие сегменты, в результате чего формируются порции заданного объема.
Преимущества прогрессивных распределителей VPK
- Высокая точность дозирования: Благодаря модульной конструкции и возможности выбора сегментов с различным объемом дозирования, VPK обеспечивает максимальную точность подачи смазки.
- Универсальность: Устройства VPK могут работать как в непрерывном, так и в периодическом режиме, что делает их применимыми в широком спектре оборудования.
- Простая настройка: Изменение объема дозирования и конфигурация системы осуществляется легко и быстро.
- Надежность: Герметичная конструкция и высококачественные материалы гарантируют длительный срок службы устройства.
- Безопасность: Опциональная система мониторинга позволяет отслеживать работу устройства и предотвращать возможные сбои.
Какие проблемы решает прогрессивный распределительVPK?
- Неравномерная подача смазки: VPK обеспечивает стабильный и равномерный поток смазочного материала, предотвращая перерасход и недостаточную подачу смазки для узлов трения.
- Сложность настройки системы смазки: Модульная конструкция VPK позволяет легко адаптировать систему под различные требования оборудования.
- Высокая стоимость обслуживания: Надежная конструкция и долговечность материалов снижают затраты на обслуживание.
Примеры использования прогрессивных распределителей VPK
- Машиностроение: Смазка станков, прессов, роботов и другого производственного оборудования.
- Автомобильная промышленность: Смазка конвейеров, сборочных линий и производственных машин.
- Упаковка и полиграфия: Смазка упаковочных машин, печатных станков и другого оборудования.
- Строительство и горнодобывающая промышленность: Смазка строительной техники, экскаваторов, бульдозеров и другого оборудования.
- Сельское хозяйство: Смазка сельскохозяйственной техники, доильных аппаратов и другого оборудования.
Как начать использовать прогрессивные распределители VPK?
Для подбора оптимального решения для вашей системы смазывания, обратитесь к специалистам компании Lubrication Systems. Наши инженеры проведут анализ вашего оборудования и подберут наиболее подходящее устройство VPK.
Почему стоит выбрать прогрессивные распределители VPK?
Распределители VPK – это надежное и эффективное решение для обеспечения бесперебойной работы вашего оборудования. Благодаря своей точности, универсальности и простоте использования, они являются оптимальным выбором для широкого спектра применений.
Свяжитесь с нами сегодня, чтобы получить более подробную информацию и подобрать оптимальное решение для ваших задач!
|
Технические характеристики |
||
|---|---|---|
|
Принцип работы |
дозирующие устройства |
|
|
Выходы |
6–20 |
|
|
Смазочный материал |
пластичная смазка до класса NLGI 3 включительно |
|
|
Объём дозирования на выход |
0,05–0,6 см³/ход |
0,003–0,037 дюйма³/ход |
|
Рабочая температура |
от −25 до +90 °C |
от −13 до +194 °F |
|
Макс. рабочее давление |
||
|
масло |
200 бар |
2900 фунтов/дюйм² |
|
пластичная смазка |
300 бар |
4350 фунтов/дюйм² |
|
Материал |
||
|
Входное отверстие, сепаратор, торцевая пластина |
оцинкованная сталь/бутадиенакрилонитрильный каучук |
|
|
сегменты/пластины поршней |
оцинкованная сталь |
|
|
Входное/выходное соединение |
||
|
VPKM |
M 10 × 1 |
|
|
VPKG |
G 1/8 |
|
|
Размеры |
||
|
мин. |
81,9 × 65 x 34 мм |
3,22 × 2,56 × 1,34 дюйма |
|
макс. |
195,3 × 65 × 34 мм |
7,69 × 2,56 × 1,34 дюйма |
|
Положение монтажа на оборудовании |
||
|
без вибрации |
любое |
|
|
в условиях вибрации |
поршень должен располагаться под углом 90° к направлению движения оборудования |
|
|
Образец заказа |
|
|---|---|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. |
|
|
VPKG3BXX-CXX-EXX-GXX |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор. Таким образом, вы получите конкретный номер заказа. |
|
|
Входные фитинги |
|||
|---|---|---|---|
|
Номер детали VPKG |
Номер детали VPKM |
Описание |
Трубопровод, ∅ [мм] |
|
223-13016-3 |
223-10263-8 |
прямое соединение, L 1) |
10 |
|
- |
223-13021-1 |
прямое соединение, коническое, LL 1) |
6 |
|
223-12270-9 |
441-008-511 |
прямое соединение, коническое, LL 1) |
8 |
|
410-443W |
- |
прямое соединение, коническое, L 1) |
10 |
|
471-06-192 |
471-006-311 |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
6 |
|
406-423W-VS |
406-004-VS |
прямое быстроразъёмное соединение |
6 |
|
406-423W |
451-006-518-VS |
прямое быстроразъёмное соединение, коническое |
6 |
|
223-13048-1 |
223-12485-8 |
угловое соединение, коническое, L 1) |
6 |
|
- |
223-13021-3 |
угловое соединение, коническое, LL 1) |
6 |
|
408-425W |
223-12362-4 |
угловое соединение, коническое, LL 1) |
8 |
|
506-511-VS |
506-510-VS |
угловое быстроразъёмное соединение, коническое |
6 |
|
223-12479-5 |
445-531-061 |
фитинг «банджо», L 1) |
6 |
|
- |
445-531-062 |
фитинг «банджо», LL 1) |
6 |
|
506-108-VS |
506-140-VS |
быстроразъёмное соединение, фитинг «банджо» |
6 |
|
- |
455-431-068-VS |
быстроразъёмное соединение, фитинг «банджо», конический |
6 |
|
Выходные фитинги |
|||
|---|---|---|---|
|
Номер детали VPKG |
Номер детали VPKM |
Описание |
Трубопровод, ∅ [мм] |
|
- |
223-13069-1 |
прямое соединение, коническое, , LL 1) |
4 |
|
223-12270-8 |
- |
прямое соединение LL 1) |
4 |
|
- |
223-13021-1 |
прямое соединение, коническое, LL 1) |
6 |
|
223-13016-3 |
223-10263-8 |
прямое соединение, коническое, L 1) |
6 |
|
223-12270-9 |
441-008-511 |
прямое соединение, коническое, LL 1) |
8 |
|
410-443W |
- |
прямое соединение, коническое, L 1) |
10 |
|
471-004-191 |
471-004-311 |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
4 |
|
471-006-192 |
471-006-311 |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
6 |
|
404-040-VS |
404-006-VS |
прямое быстроразъёмное соединение |
4 |
|
- |
451-004-518-VS |
прямое быстроразъёмное соединение, коническое |
4 |
|
456-004-VS |
406-004-VS |
прямое быстроразъёмное соединение |
6 |
|
406-423W-VS |
451-006-518-VS |
прямое быстроразъёмное соединение, коническое |
6 |
|
VPKG-RV |
VPKM-RV-S4 |
выходная резьбовая муфта с ОК |
6 |
|
- |
VPKM-RV-VS |
быстроразъёмное соединение с ОК |
6 |
|
445-519-041 |
- |
фитинг «банджо» LL 1) |
4 |
|
223-12479-5 |
445-531-061 |
фитинг «банджо» L 1) |
6 |
|
- |
445-531-062 |
фитинг «банджо» LL 1) |
6 |
|
504-108-VS |
504-102-VS |
быстроразъёмное соединение, фитинг «банджо» |
4 |
|
- |
455-531-048-VS |
быстроразъёмное соединение, фитинг «банджо», конический |
4 |
|
506-108-VS |
506-140-VS |
быстроразъёмное соединение, фитинг «банджо» |
6 |
|
- |
445-431-068-VS |
быстроразъёмное соединение, фитинг «банджо», конический |
6 |
|
Датчик поршня для VPK (комплекты с переходником и O-образным кольцом) |
|
|---|---|
|
Номер детали |
Описание |
|
24-0159-6022 |
Биполярный датчик поршня, нержавеющая сталь |
|
24-0159-6024 |
Универсальный датчик поршня, нержавеющая сталь |
1)Беспаечные трубные соединения с отсечной втулкой в соответствии со стандартом DIN 2353
Серия LL = сверхлёгкое исполнение, серия L = лёгкое исполнение, ОК = обратный клапан
