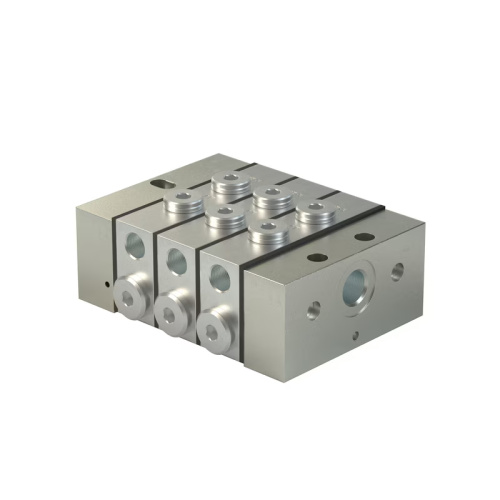

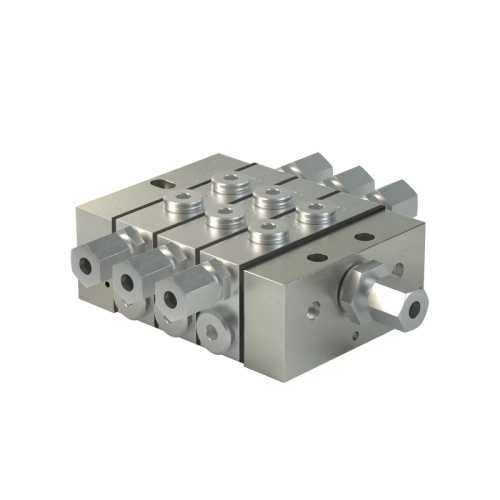

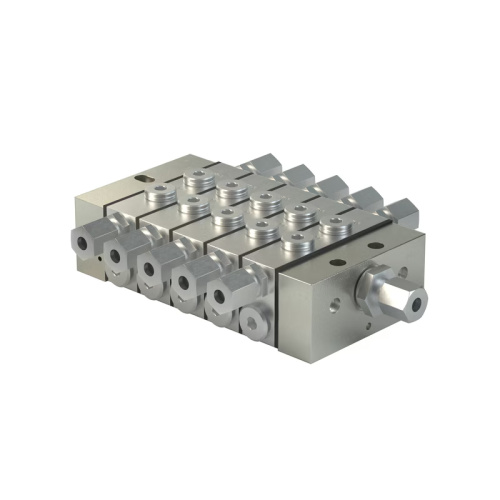

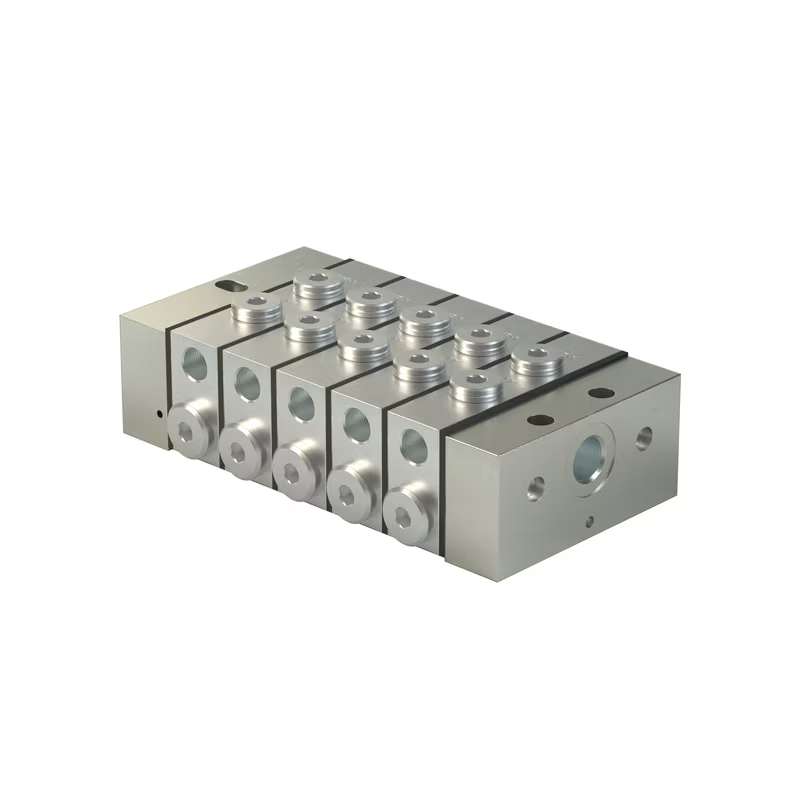

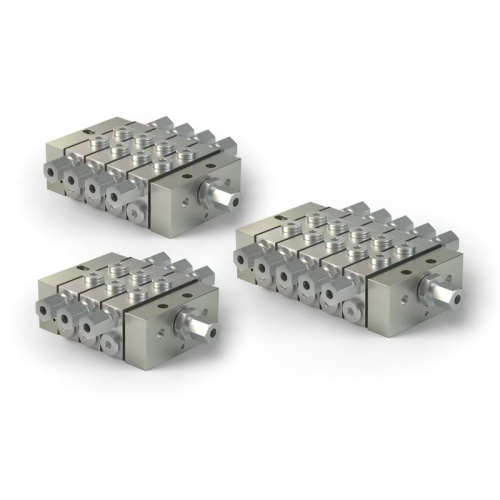

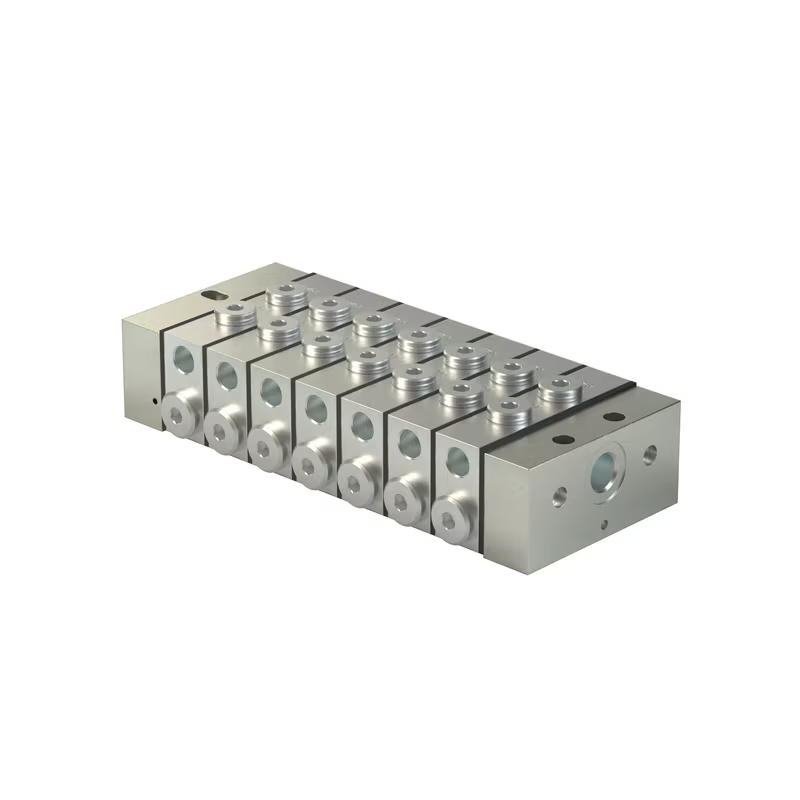

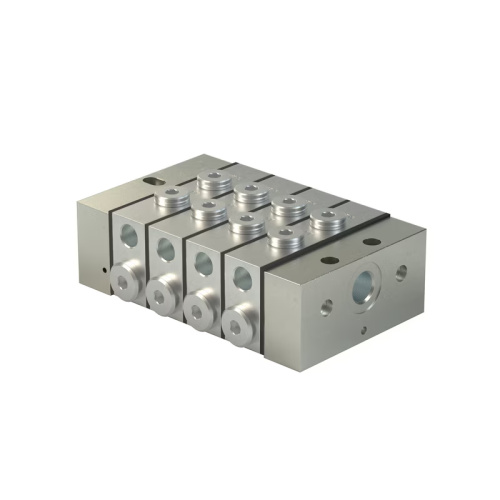

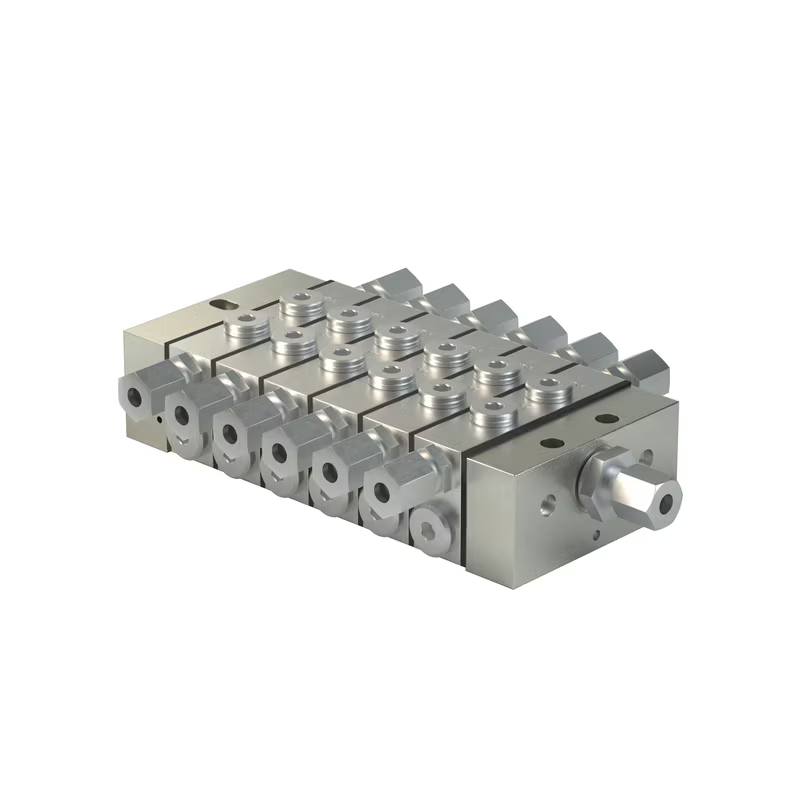

Сегментный распределитель VP – это высокоточный механизм, предназначенный для точного дозирования смазочных материалов в прогрессивных системах смазывания. Оно состоит из ряда дозирующих сегментов, каждый из которых отвечает за определенный объем дозы. Эти сегменты могут быть объединены различными способами, что позволяет гибко настраивать систему под конкретные потребности. Принцип работы основан на точном перемещении сегментов, обеспечивающем дозирование заданного количества смазки.
Преимущества сегментных прогрессивных распределителей VP:
- Высокая точность дозирования: Благодаря уникальной конструкции сегментов обеспечивается высокая точность дозирования, даже при работе с небольшими объемами смазки.
- Гибкость настройки: Возможность объединения сегментов различными способами позволяет адаптировать устройство под любые требования системы смазывания.
- Надежность и долговечность: Качественные материалы и надежная конструкция гарантируют длительный срок службы устройства.
- Универсальность: Применимо как для непрерывной, так и для периодической работы системы.
- Опциональные функции: Возможность установки визуального или электрического мониторинга для контроля процесса дозирования.
Какие проблемы решает сегментное прогрессивный распределитель VP?
- Обеспечение точного дозирования смазки: Гарантирует оптимальное смазывание узлов трения, предотвращая износ и преждевременный выход из строя оборудования.
- Повышение эффективности работы оборудования: Точное дозирование смазки позволяет снизить расход смазочных материалов и уменьшить количество простоев оборудования.
- Улучшение условий эксплуатации оборудования: Снижает износ и нагрев узлов трения, продлевая срок службы оборудования.
Примеры использования сегментных прогрессивных распределителей VP:
- Машины для металлообработки: Обеспечивают точную смазку инструмента и направляющих, повышая качество обработки и производительность оборудования.
- Транспортные средства и грузовики: Гарантируют надежную работу узлов трения, снижая износ и повышая безопасность эксплуатации.
- Строительное и горнодобывающее оборудование: Обеспечивают смазку рабочих механизмов в тяжелых условиях эксплуатации, повышая их надежность и долговечность.
- Упаковочные машины: Гарантируют точную смазку механизмов, обеспечивая высокую производительность и качество упаковки.
- Общее машиностроение и сельскохозяйственное оборудование: Применяется в различных отраслях промышленности для обеспечения надежной работы оборудования.
Как начать использовать сегментное прогрессивный распределительVP?
Для подбора оптимального устройства и разработки индивидуального решения для вашей системы смазывания, рекомендуем обратиться к специалистам компании Lubrication Systems. Наши инженеры проведут детальный анализ ваших потребностей и подберут наиболее подходящее решение.
Почему стоит выбрать сегментные прогрессивные распределители VP?
Сегментные прогрессивные распределители VP – это оптимальный выбор для тех, кто ценит точность, надежность и эффективность в системах смазывания. Благодаря своим преимуществам, они широко применяются в различных отраслях промышленности.
Обращайтесь к нам, и мы поможем вам выбрать оптимальное решение для вашей системы смазывания!
|
Технические характеристики |
||
|---|---|---|
|
Принцип работы |
дозирующие устройства |
|
|
Выходы |
6–20 |
|
|
Смазочный материал |
пластичная смазка до класса NLGI 2 включительно |
|
|
Объём дозирования на выход |
0,1–1,2 см³/ход |
0,006–0,073 дюйма³/ход подачи |
|
Расход |
1 л/мин |
61 дюйм3/мин |
|
Рабочая температура |
от −25 до +90 °C |
от −13 до +194 °F |
|
Макс. рабочее давление |
||
|
масло |
200 бар |
2900 фунтов/дюйм² |
|
пластичная смазка |
300 бар |
4350 фунтов/дюйм² |
|
Материал |
||
|
Входное отверстие, сепаратор, торцевая пластина |
оцинкованная сталь/бутадиенакрилонитрильный каучук |
|
|
сегменты/пластины поршней |
оцинкованная сталь |
|
|
Входное соединение |
||
|
VPM |
M 14 × 1,5 |
|
|
VPG |
G 1/4 |
|
|
Выходное соединение |
||
|
VPM |
M 10 × 1 |
|
|
VPG |
G 1/8 |
|
|
Класс защиты |
IP 67 |
|
|
Размеры |
||
|
мин. |
98 × 82,5 × 41 мм |
3,86 × 3,25 × 161 дюйма |
|
макс. |
238 × 82,5 × 41 мм |
9,37 × 3,25 × 161 дюйма |
|
Положение монтажа на оборудовании |
||
|
без вибрации |
любое |
|
|
в условиях вибрации |
поршень должен располагаться под углом 90° к направлению движения оборудования |
|
|
Входные фитинги |
|||
|---|---|---|---|
|
Артикул VPG |
Артикул VPM |
Наименование |
Трубопровод, ∅, мм |
|
- |
223-14129-4 |
прямое соединение, L 1) |
6 |
|
406-413W |
- |
прямое соединение, S 1) |
6 |
|
223-12477-6 |
- |
прямое соединение, L 1) |
8 |
|
- |
408–413 |
прямое соединение, S 1) |
8 |
|
223-12272-9 |
223-14129-4 |
прямое соединение, L 1) |
10 |
|
223-12477-9 |
412–423 |
прямое соединение, L 1) |
12 |
|
471-006-161 |
471-006-351 |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
6 |
|
471-008-161 |
471-008-351 |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
8 |
|
471-010-161 |
471-010-351 |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
10 |
|
471-012-161 |
- |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
12 |
|
406-054-VS |
- |
прямое быстроразъемное соединение |
6 |
|
223-14240-5 |
- |
угловое соединение, коническое, L 1) |
8 |
|
223-13048-5 |
410–405 |
угловое соединение, коническое, L 1) |
10 |
|
445-516-061 |
- |
фитинг «банджо», S |
6 |
|
223-12284-7 |
- |
фитинг «банджо», L |
8 |
|
223-12369-9 |
445-535-101 |
фитинг «банджо», L |
10 |
|
Выходные фитинги |
|||
|---|---|---|---|
|
Артикул VPG |
Артикул VPM |
Наименование |
Трубопровод, ∅, мм |
|
- |
223-13069-1 |
прямое соединение, коническое, LL 1) |
4 |
|
223-12270-8 |
- |
прямое соединение LL 1) |
4 |
|
- |
223-13021-1 |
прямое соединение, коническое, LL 1) |
6 |
|
223-13016-3 |
223-10263-8 |
прямое соединение, коническое, L 1) |
10 |
|
223-12270-9 |
441-008-511 |
прямое соединение, коническое LL 1) |
8 |
|
410-443W |
- |
прямое соединение, коническое, L 1) |
10 |
|
471-004-191 |
471-004-311 |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
4 |
|
471-006-192 |
471-006-311 |
прямое соединение, фитинг типа E согласно стандарту DIN EN ISO 9974-3 |
6 |
|
404-040-VS |
404-006-VS |
прямое быстроразъемное соединение |
4 |
|
- |
451-004-518-VS |
прямое быстроразъемное соединение, коническое |
4 |
|
456-004-VS |
406-004-VS |
прямое быстроразъемное соединение |
6 |
|
406-423W-VS |
451-006-518-VS |
прямое быстроразъемное соединение, коническое |
6 |
|
VPG-RV |
VPM-RV4 |
выходная резьбовая муфта с CV |
4 |
|
VPG-RV6 |
VPM-RV6 |
быстроразъемное соединение с CV |
6 |
|
VPG-RV8 |
VPM-RV8 |
быстроразъемное соединение с CV |
8 |
|
- |
VPM-RV10 |
быстроразъемное соединение с CV |
10 |
|
445-519-041 |
- |
фитинг «банджо» LL 1) |
4 |
|
223-12479-5 |
445-531-061 |
фитинг «банджо» L 1) |
6 |
|
- |
445-531-062 |
фитинг «банджо» LL 1) |
6 |
|
504-108-VS |
504-102-VS |
быстроразъемное соединение, фитинг «банджо» |
4 |
|
- |
455-531-048-VS |
быстроразъемное соединение, фитинг «банджо», конический |
4 |
|
506-108-VS |
506-140-VS |
быстроразъемное соединение, фитинг «банджо» |
6 |
|
- |
445-431-068-VS |
быстроразъемное соединение, фитинг «банджо», конический |
6 |
|
Датчик поршня для VP (комплекты с переходником и уплотнительным кольцом) |
|
|---|---|
|
Артикул |
Наименование |
|
24-0159-6022 |
Биполярный датчик поршня, нержавеющая сталь |
|
24-0159-6024 |
Универсальный датчик поршня, нержавеющая сталь |
1)Беспаечные трубные соединения с врезным кольцом в соответствии со стандартом DIN 2353
Серия LL = сверхлегкое исполнение, серия L = легкое исполнение, CV = обратный клапан
|
Образец заказа |
|
|---|---|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан один возможный номер детали и пояснение к нему. |
|
|
VPMXXXXXS-AXX-JXX-GXX-CXX |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор. Таким образом, вы получите конкретный номер заказа. |
|
