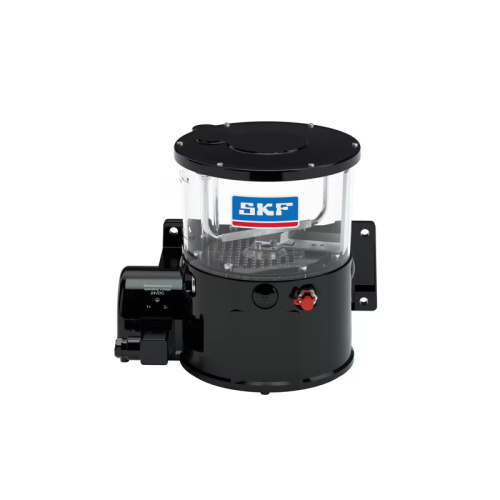

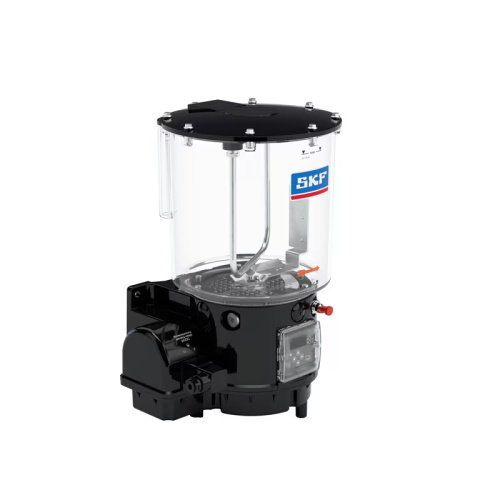

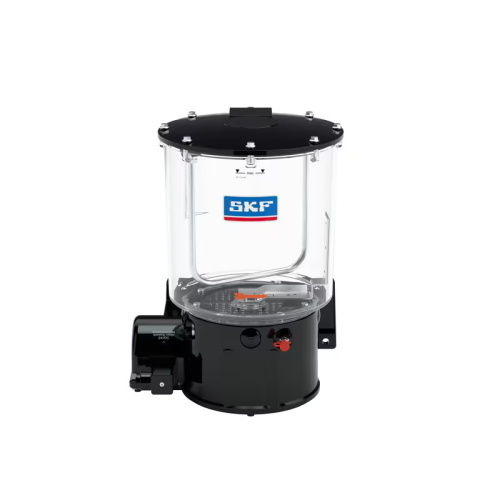

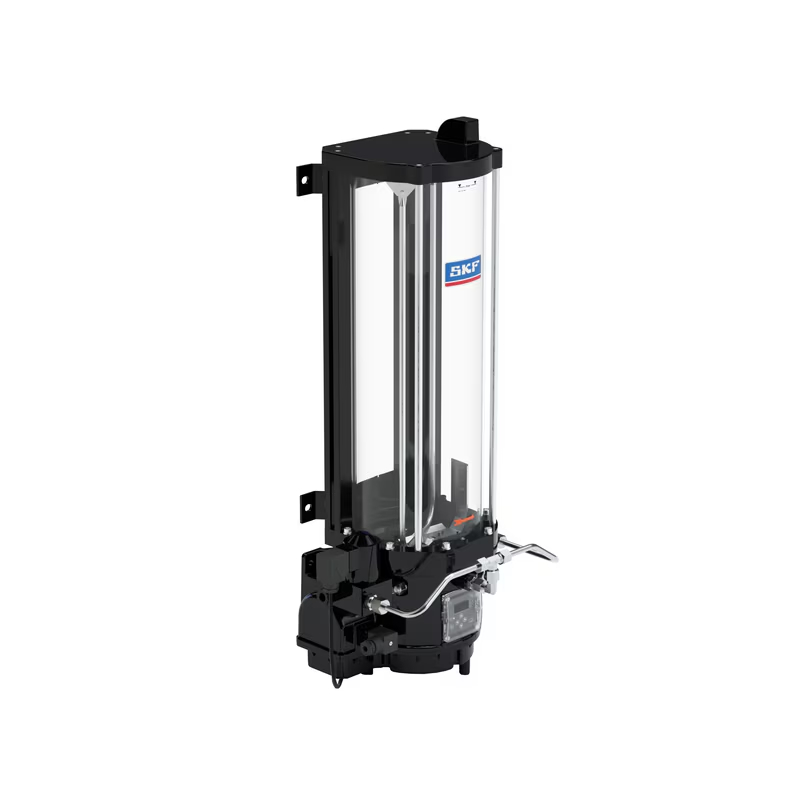

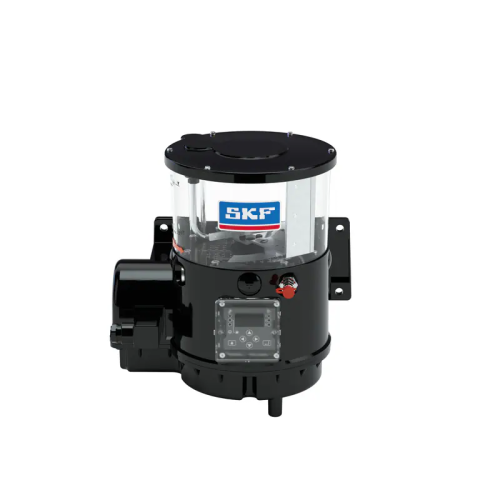

Насосный агрегат KFG с электрическим приводом – это специализированное оборудование, предназначенное для подачи смазочных материалов в различных системах. Его конструкция состоит из нескольких основных компонентов: корпуса с насосными элементами, резервуара для смазки, блоков управления и дополнительных устройств. Принцип работы основан на эксцентриковом механизме, который приводит в движение насосные элементы, обеспечивая подачу смазки под давлением.
Преимущества насосных агрегатов KFG:
- Надежность: Благодаря прочным материалам и конструкциям, рассчитанным на экстремальные условия эксплуатации, насосы KFG обеспечивают длительный срок службы и бесперебойную работу.
- Готовность к использованию: Конструкция насоса спроектирована таким образом, чтобы минимизировать время монтажа и ввода в эксплуатацию.
- Универсальность: Насосы KFG могут применяться как в одномагистральных, так и в последовательных системах смазывания.
- Безопасность: Встроенные системы мониторинга уровня смазки и давления обеспечивают безопасную работу оборудования.
- Модульность: Широкий ассортимент дополнительных устройств позволяет адаптировать насос к конкретным требованиям заказчика.
Какие проблемы решает насосный агрегат KFG?
Насосные агрегаты KFG эффективно решают следующие задачи:
- Обеспечение надежной и бесперебойной подачи смазки в узлы трения различных механизмов.
- Защита оборудования от износа и преждевременного выхода из строя.
- Повышение эффективности работы оборудования.
- Упрощение процесса обслуживания и ремонта систем смазывания.
Примеры использования насосных агрегатов KFG:
- Ветроэнергетика: Смазка подшипников и других узлов ветряных турбин.
- Строительная техника: Смазка экскаваторов, кранов, бульдозеров и другой тяжелой техники.

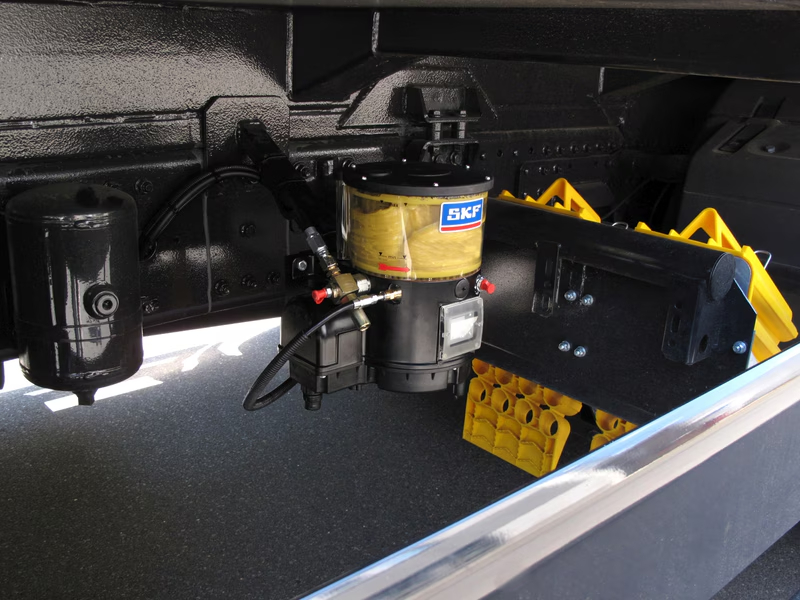

- Автомобильная промышленность: Смазка компонентов дорожных и внедорожных транспортных средств.
- Промышленное оборудование: Смазка различных производственных механизмов.
Как начать использовать насосный агрегат KFG?
Для выбора и приобретения насосного агрегата KFG, оптимально подходящего для ваших задач, рекомендуем обратиться к специалистам компании Lubrication Systems. Наши инженеры помогут вам подобрать оборудование, разработать схему смазывания и обеспечить ее эффективную работу.
Контакты специалистов:
- E-mail: sales@lubrication.kz
- Телефон: +7 708 430 89 53 (Отдел продаж)
|
Технические характеристики |
||
|---|---|---|
|
Принцип работы |
поршневой насос с электрическим приводом |
|
|
Диапазон рабочих температур 1) |
от -30 до +70 °C |
от -22 до +158 °F |
|
Рабочее давление 2) |
200–300 бар |
2900-4350 фунтов/дюйм² |
|
Смазочный материал |
пластичная смазка NLGI от 000 до 2 |
|
|
Выходные патрубки |
от 1 до 3 |
|
|
Объём дозирования на насосный элемент |
0,8; 1,3; 1,8; 2,5; 5,0 см³/мин |
0,049; 0,079, 0,11, 0,15, 0,31 дюйма³/мин |
|
Резервуар |
2; 4; 6; 8; 10; 12; 15; 20 кг |
4,4; 8,8; 13,2; 17,6; 22; 26,5; 33; 44 фунта |
|
Материал |
||
|
корпус насоса |
сплав алюминия с кремнием |
|
|
резервуар |
полиамид PA 6I, PMMA |
|
|
Соединение магистрального трубопровода |
M 14 × 1,5 с внутренней резьбой |
|
|
Блок питания |
12/24 В пост. тока, |
|
|
Класс защиты |
IP56 |
|
|
Размеры |
||
|
мин. |
266 × 208 × 229 мм |
10,47 × 8,19 × 9,01 дюйма |
|
макс. |
268 × 227 × 1170 мм |
10,55 × 8,93 × 46,06 дюйма |
|
Положение монтажа |

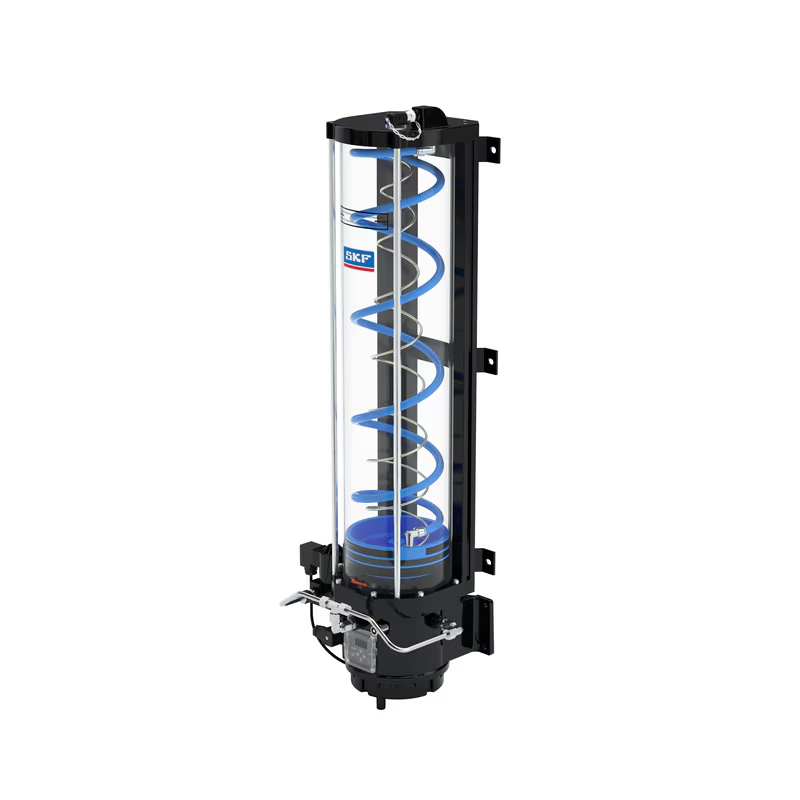

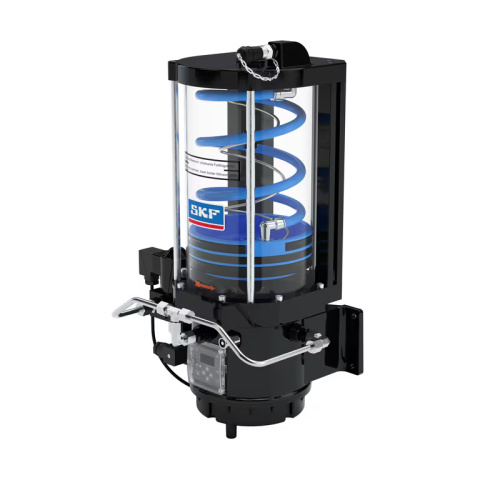

с прижимной пластиной: любое, включая условия вращения |
|
2)В зависимости от типа и размера насосного элемента
|
Образец заказа |
|
|---|---|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый артикул и пояснение к нему. |
|
|
KFGS3FXXAXXDEB+924 |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. |
|
Принадлежности
Насосные элементы подают смазочный материал в точки смазывания или распределители по смазочным трубопроводам. Пять насосных элементов для расхода от 0,8 до 5,0 см3/мин доступны в двух исполнениях: с поршнем с пружинным возвратом или с поршнем с принудительным приводом. Во многих случаях правильным выбором является насосный элемент с поршнем с пружинным возвратом. Насосный элемент с поршнем с принудительным приводом был разработан для использования в экстремально холодных условиях (до −30 °C) или для работы со смазочными материалами высокой вязкости. В насосный агрегат KFG можно установить до трёх насосных элементов. Возможные места крепления — слева, спереди и справа на корпусе насоса. Выпускное отверстие для смазки на насосном элементе имеет внутреннюю резьбу M14x1,5 для подключения смазочных трубопроводов или клапанов. Если насосный элемент не установлен, то выход на корпусе насоса закрывается винтом.
|
Насосные элементы |
||||
|---|---|---|---|---|
|
Номер детали |
Описание |
Номинальная производительность |
||
|
см3/мин |
дюйма3/мин |
|||
|
KFG1.U0 1) |
насосный элемент с поршнем с пружинным возвратом |
5,0 |
0,31 |
|
|
KFG1.U1 2) |
насосный элемент с поршнем с пружинным возвратом |
2,5 |
0,15 |
|
|
KFG1.U2 2) |
насосный элемент с поршнем с пружинным возвратом |
1,8 |
0,11 |
|
|
|
KFG1.U3 2) |
насосный элемент с поршнем с пружинным возвратом |
1,3 |
0,079 |
|
KFG1.U4 2) |
насосный элемент с поршнем с пружинным возвратом |
0,8 |
0,049 |
|
|
KFG1.U0-E 2) |
насосный элемент с поршнем с принудительным приводом |
5,0 |
0,31 |
|
|
KFG1.U1-E 2) |
насосный элемент с поршнем с принудительным приводом |
2,5 |
0,15 |
|
|
KFG1.U2-E 2) |
насосный элемент с поршнем с принудительным приводом |
1,8 |
0,11 |
|
|
KFG1.U3-E 2) |
насосный элемент с поршнем с принудительным приводом |
1,3 |
0,079 |
|
2)Макс. рабочее давление 300 бар /4850 фунтов/дюйм²
Для предотвращения избыточного рабочего давления в системе должен быть установлен поворотный предохранительный клапан. Если рабочее давление превышает значение срабатывания клапана ограничения давления, то клапан открывается, и смазка может стравливаться. Клапан ограничения давления используется в основном в последовательных системах. Доступны варианты с быстроразъёмными соединениями SKF, прямым разъёмом и с внутренней резьбой G 1/4.
|
Предохранительные клапаны |
||
|---|---|---|
|
Номер для заказа |
Соединение |
Трубопровод, ∅ |
|
161-210-063 1) |
прямое соединение |
8 |
|
161-210-061 1) |
быстроразъёмное соединение SKF |
8 |
|
161-210-065 1) |
прямое соединение |
10 |
|
161-210-062 1) |
прямое соединение |
12 |
|
161-210-012 2) |
прямое соединение |
6 |
|
161-210-024 2) |
прямое соединение |
8 |
|
161-210-066 2) |
прямое соединение |
10 |
|
161-210-021 2) |
быстроразъёмное соединение SKF |
6 |
|
161-210-034 2) |
быстроразъёмное соединение SKF |
8 |
|
161-210-036 2) |
внутренняя резьба G 1/4 |
- |
2)Макс. рабочее давление 300 бар /4850 фунтов/дюйм²
Один из трёх выходов для смазочного материала в насосе может быть опционально оснащён одним подходящим заправочным штуцером вместо одного насосного элемента для наполнения агрегата с помощью заправочного резервуара (картриджа). Заправочный резервуар также может быть опционально использован для заполнения насосного агрегата через одно из выходов для смазочного материала. Для этого в коде заказа вместо выхода для смазочного материала должен быть указан заправочный штуцер.
|
Комплект заправочного штуцера |
|
|---|---|
|
Номер детали |
Описание |
|
169-000-174 |
заправочный штуцер |
|
169-000-171 |
заправочный резервуар |
|
24-9909-0241 |
заправочное гнездо G 1/4, комплект |
В качестве альтернативы ниппелю с конической головкой агрегаты для применения в промышленности или в транспортных средствах могут быть также оснащены заправочным гнездом для заполнения заправочным насосом, например, ручным насосом с контейнером. На заправочном насосе должны быть установлены соответствующая соединительная муфта и гнездо для шланга.
|
Комплект заправочного штуцера |
|
|---|---|
|
Номер детали |
Описание |
|
24-9909-0244 |
комплект заправочного штуцера KFG, G 1/4 |
|
857-760-007 |
гнездо для шланга ∅ 13 мм |
|
857-870-002 |
гнездо для шланга ∅ 16 мм |
|
995-001-500 |
соединительная муфта |
Данные CAD
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор на нашем портале Cadenas
