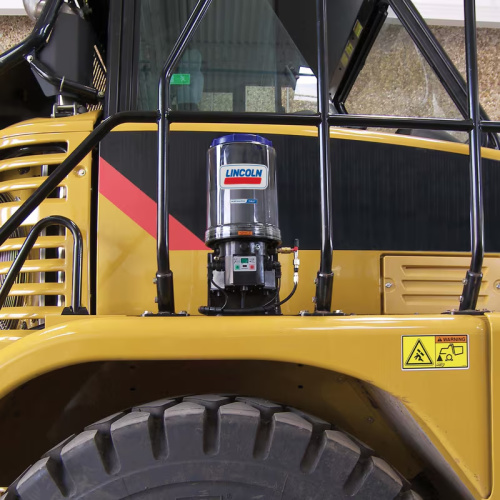

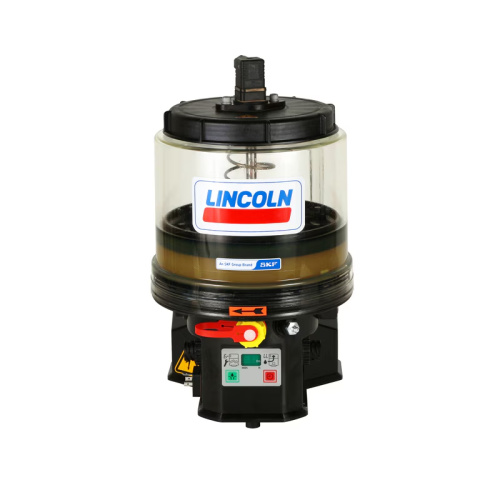

Смазочные насосы P223 / P233 с электрическим приводом – это современное оборудование, предназначенное для использования в прогрессивных системах смазки. Они отличаются компактностью, высокой точностью дозирования и простотой управления. Принцип работы основан на поршневом механизме, который обеспечивает подачу смазочного материала под определенным давлением в требуемые точки системы. Встроенная электронная система управления позволяет точно настроить параметры работы насоса и контролировать процесс смазки.
Преимущества
- Высокая точность дозирования: Благодаря электронному контролю достигается высокая точность подачи смазки, что обеспечивает надежную защиту оборудования от износа.
- Универсальность: Насосы P223 / P233 могут использоваться в различных отраслях промышленности, где требуется точная и надежная смазка оборудования.
- Простота использования: Интуитивно понятный интерфейс и возможность программирования делают насос легким в эксплуатации.
- Функция регистрации данных: Насос P 233 оснащен регистратором данных, который позволяет отслеживать работу системы и выявлять потенциальные проблемы.
- Компактность и надежность: Надежная конструкция и компактные размеры позволяют легко интегрировать насос в существующие системы смазки.
Какие проблемы решает?
Смазочные насосы P223 / P233 решают ряд задач, связанных с обеспечением надежной работы оборудования:
- Обеспечивают оптимальную смазку: Точная дозировка смазочного материала позволяет поддерживать оптимальные условия смазки, что снижает износ и увеличивает срок службы оборудования.
- Предотвращают преждевременный выход из строя оборудования: Регулярная и эффективная смазка предотвращает задиры, заедания и другие повреждения механизмов.
- Упрощают обслуживание: Автоматизация процесса смазки позволяет снизить трудозатраты на обслуживание оборудования.
- Повышают эффективность производства: Надежная работа оборудования, обеспеченная качественной смазкой, повышает производительность и снижает простои.
Примеры использования
Насосы P223 / P233 широко применяются в различных отраслях промышленности:
- Металлургия: Смазка подшипников, направляющих и других элементов оборудования.
- Машиностроение: Смазка станков, конвейеров и промышленных роботов.
- Энергетика: Смазка турбин, компрессоров и другого энергетического оборудования.
- Строительство: Смазка строительной техники.
Как начать использовать?
Для подбора оптимальной модели насоса и получения консультации по вопросам установки и эксплуатации обращайтесь к специалистам компании Lubrication Systems- E-mail: sales@lubrication.kz
- Телефон: +7 708 430 89 53 (Отдел продаж)
Наши специалисты помогут вам выбрать оптимальное решение для ваших задач и обеспечат профессиональную поддержку на всех этапах сотрудничества.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||
|---|---|---|
|
Принцип работы |
поршневой насос с электрическим приводом |
|
|
Рабочая температура |
от −25 до +70 °C |
от −13 до +158 °F |
|
Рабочее давление |
350 бар |
5075 фунтов/дюйм² |
|
Смазочный материал |
пластичная смазка: до класса NLGI 2, |
|
|
Выходы |
до 3 |
|
|
Объём дозирования в зависимости от насосного элемента |
0,7–4,0 см3/мин на выход |
0,042–0,244 дюйма3/мин на выход |
|
Ёмкость резервуара |
2, 4, 8, и 15 л |
0,53, 1,05, 2,11 и 3,96 галлона |
|
Выходное соединение |
G 1/4 |
|
|
Рабочее напряжение |
12/24 В пост. тока |
|
|
Класс защиты |
IP6K9K |
|
|
Размеры |
||
|
мин. |
230 × 224 × 367 мм |
9,06 × 8,82 × 14,45 дюйма |
|
макс. |
230 × 250 × 729 мм |
9,06 × 9,84 × 28,70 дюйма |
|
Положение монтажа |
вертикальное, любое с прижимной пластиной |
|
|
ОБРАЗЕЦ ЗАКАЗА |
|
|---|---|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему. |
|
|
P233-4XNBO-1K71K51K6-24-2A2.00-MDF01 |
|
|
Более подробная информация представлена в каталоге продукции. |
|
Принадлежности
|
НАСОСНЫЕ ЭЛЕМЕНТЫ 1) |
||||
|---|---|---|---|---|
|
Номер детали |
Описание |
Материал |
Номинальная производительность 6) |
|
|
см3/ход подачи |
дюймы3/ход |
|||
|
600-78018-1 |
насосный элемент L5, поршень ∅ 5 мм 2) |
сталь с газовой нитроцементацией |
0,5 |
0,03 |
|
600-26875-2 |
насосный элемент K5, поршень ∅ 5 мм |
сталь с газовой нитроцементацией |
1,8 |
0,11 |
|
600-26876-2 |
насосный элемент K6, поршень ∅ 6 мм |
сталь с газовой нитроцементацией |
2,8 |
0,17 |
|
600-26877-2 |
насосный элемент K7, поршень ∅ 7 мм |
сталь с газовой нитроцементацией |
4 |
0,24 |
|
655-28716-1 |
насосный элемент KR, поршень ∅ 7 мм |
сталь с газовой нитроцементацией |
0,7-3,3 |
0,04-0,02 |
|
600-28750-1 3) |
насосный элемент C7, поршень ∅ 7 мм |
сталь с газовой нитроцементацией |
4 |
0,24 |
|
600-29303-1 |
насосный элемент K5 DN, поршень ∅ 5 мм |
никелированная сталь 5) |
1,8 |
0,11 |
|
600-29304-1 |
насосный элемент K6 DN, поршень ∅ 6 мм |
никелированная сталь 5) |
2,8 |
0,17 |
|
600-29305-1 |
насосный элемент K7 DN, поршень ∅ 7 мм |
никелированная сталь 5) |
4 |
0,24 |
|
600-29185-1 4) |
насосный элемент B7 DN, поршень ∅ 7 мм |
никелированная сталь 5) |
1,8 |
0,11 |
2)L5 разрешается применять только со смазкой класса NLGI 00
3)Насосный элемент для подачи чизельной пасты
4)С перепускным обратным клапаном
5)Для применения на производстве напитков
6)Производительность в минуту и насосный элемент указаны применительно к смазкам класса NLGI 2 при температуре окружающей среды +20 °C (68 °F) и давлении 100 бар (1450 фунтов/дюйм²) на выходе насосного элемента. Отклонение рабочих условий или изменение конфигурации насоса приводят к изменению частоты вращения двигателя 20 об/мин и, соответственно, к изменению производительности за единицу времени.
|
РЕЗЬБОВОЙ ПАТРУБОК ДЛЯ ВОЗВРАТНОГО ТРУБОПРОВОДА С ЗАПРАВОЧНЫМ ФИТИНГОМ |
|||||
|---|---|---|---|---|---|
|
Артикул |
Описание |
Заправочный фитинг |
Резьба |
Трубопровод, ∅ |
Резервуар |
|
504-30698-1 |
возвратный патрубок |
прямой |
R 1/4 |
6 мм |
2 л |
|
504-36071-5 |
возвратный патрубок |
прямой, с переходником |
R 1/4 |
6 мм |
2 л плоский, 4 и 8 л |
|
504-36071-6 |
соединение возвратного трубопровода |
90° |
R 1/4 |
6 мм |
2 л плоский, 4 и 8 л |
|
304-16543-1 |
переходник |
- |
M 22 × 1,5 × G 1/4 |
|
ПАТРУБКИ ДЛЯ БЫСТРОГО ЗАПОЛНЕНИЯ |
|||
|---|---|---|---|
|
Артикул |
Описание |
Соединение |
Фильтр |
|
544-36961-1 |
заправочный фитинг с защитной крышкой |
G 1/4 |
- |
|
504-32125-1 |
заглушка с защитной крышкой |
G 1/4 |
- |
|
233-10765-3 |
сменная защитная крышка |
G 1/4 |
- |
|
540-36753-5 |
заправочный фитинг в сборе |
M22 × 1,5 |
● |
|
540-31800-1 |
заправочный фитинг |
M22 × 1,5 |
● |
|
504-36071-7 |
заправочный фитинг |
M22 × 1,5 |
- |
|
КОМПЛЕКТЫ ДЛЯ МОДИФИКАЦИИ РЕЗЕРВУАРОВ |
||
|---|---|---|
|
Артикул |
Обозначение |
Описание |
|
544-32787-1 |
2XN – 4XN |
комплект для модификации резервуара с 2 на 4 л |
|
544-32022-1 |
2XN – 4XNBO |
комплект для модификации резервуара с 2 на 4 л |
|
544-32788-1 |
2XN – 8XN |
комплект для модификации резервуара с 2 на 8 л |
|
544-32023-1 |
2XN – 8XNBO |
комплект для модификации резервуара с 2 на 8 л |
|
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ С ПРЕДОХРАНИТЕЛЕМ |
|
|---|---|
|
Артикул |
Токовая нагрузка |
|
237-13321-8 |
5 A |
|
237-13426-1 |
8 A |
|
КРОНШТЕЙН ДЛЯ КРЕПЛЕНИЯ НАСОСА И ОСНОВНОГО ДОЗИРУЮЩЕГО УСТРОЙСТВА |
|
|---|---|
|
Артикул |
Описание |
|
307-19644-1 |
кронштейн P203 |
|
ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ |
|||||
|---|---|---|---|---|---|
|
Артикул |
Обозначение |
Описание |
Давление сброса |
Соединение нагнетательного трубопровода |
|
|
|
бар |
фунты/дюйм² |
|
||
|
624-28891-1 |
SVTS-200-1/4-D6 |
предохранительный клапан |
200 |
2900 |
резьбовой фитинг D6 |
|
624-28894-1 |
SVTS-350-1/4-D6 |
предохранительный клапан с аварийным смазочным фитингом, правосторонний |
350 |
5075 |
резьбовой фитинг D6 |
|
624-28896-1 |
SVTS-350-1/4-D6+NIP00L |
предохранительный клапан с аварийным смазочным фитингом, правосторонний |
350 |
5075 |
резьбовой фитинг D6 |
|
624-28897-1 |
SVTS-350-1/4-D6+NIP00R |
предохранительный клапан |
350 |
5075 |
резьбовой фитинг D6 |
|
|
|||||
|
624-28895-1 |
SVTS-350-1/4-D8 |
предохранительный клапан |
350 |
5075 |
резьбовой фитинг D8 |
|
|
|||||
|
624-28861-1 |
SVTSV-200-R 1/4-6 |
предохранительный клапан с аварийным смазочным фитингом, правосторонний |
200 |
2900 |
вставной фитинг D6 |
|
624-28858-1 |
SVTSV-350-R 1/4-6 |
предохранительный клапан с аварийным смазочным фитингом, левосторонний |
350 |
5075 |
вставной фитинг D6 |
|
624-28860-1 |
SVTSV-350-R 1/4-6 |
предохранительный клапан |
350 |
5075 |
вставной фитинг D6 |
|
624-28867-1 |
SVTSV-350-R 1/4-6 |
предохранительный клапан |
350 |
5075 |
вставной фитинг D6 |
|
|
|||||
|
624-28859-1 |
SVTSV-270-R 1/4-1/8NPTF+NIP00R |
предохранительный клапан с аварийным смазочным фитингом, правосторонний |
270 |
3915 |
внутренняя резьба NPT 1/8 |
|
226-14105-5 |
Фитинг S2520-1/4-1/4-25 |
Переходник предохранительного клапана для подключения плоского резервуара ёмкостью 2, 4 или 8 л |
|
|
|
|
624-29087-1 |
SVS-200-6-1/4-6 |
Комплект предохранительного клапана с возвратом смазки в резервуар |
200 |
2900 |
вставной фитинг D6 |
|
624-28931-1 |
SVS-350-6-1/4-6 |
Комплект предохранительного клапана с возвратом смазки в резервуар |
350 |
5075 |
вставной фитинг D6 |
|
524-32231-1 |
комплект для модернизации для SVTSV+SVTE |
фитинг возврата смазки для существующего предохранительного клапана |
|
|
|
|
624-29426-1 |
манометр |
манометр 0–400 бар с предохранительным клапаном SVKSV-350-1/4-D6 |
350 |
5075 |
|
|
ЗАПАСНОЙ ВКЛАДЫШ ДЛЯ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ |
|||
|---|---|---|---|
|
Артикул |
Описание |
Давление сброса |
|
|
бар |
фунты/дюйм² |
||
|
235-14343-3 |
вкладыш клапана |
350 |
5075 |
|
235-14343-2 |
вкладыш клапана |
270 |
3915 |
|
235-14343-7 |
вкладыш клапана |
250 |
3625 |
|
235-14343-1 |
вкладыш клапана |
200 |
2900 |
|
235-14343-5 |
вкладыш клапана |
120 |
1740 |
|
235-14343-4 |
вкладыш клапана |
80 |
1160 |
|
КНОПКА С ПОДСВЕТКОЙ |
|||
|---|---|---|---|
|
Артикул |
Описание |
Напряжение |
Цвет |
|
664-85388-8 |
круглая |
12/24 В пост. тока |
зелёный |
|
664-85388-9 |
круглая |
12/24 В пост. тока |
красный |
|
664-85421-9 |
круглая |
12/24 В пост. тока |
жёлтый |
|
236-10280-6 |
прямоугольная |
24 В пост. тока |
зелёный |
|
СОЕДИНИТЕЛЬНОЕ ГНЕЗДО И КАБЕЛЬ 1) |
|||||
|---|---|---|---|---|---|
|
Артикул |
Описание |
Кабель |
Класс защиты |
||
|
м |
футы |
||||
|
544-32850-1 |
соединительное гнездо с прокладкой и винтом, чёрное |
- |
- |
IP65 |
|
|
544-32850-1 |
соединительное гнездо с прокладкой и винтом, чёрное |
- |
- |
IP65 |
|
|
664-36862-8 |
соединительный кабель с соединительным гнездом, чёрный |
6 |
20 |
IP67 |
|
|
664-36078-7 |
соединительный кабель с соединительным гнездом, чёрный |
10 |
30 |
IP67 |
|
|
664-36078-9 |
соединительный кабель с соединительным гнездом, серый |
10 |
30 |
IP67 |
|
|
664-36862-2 |
соединительный кабель ADR с соединительным гнездом, серый |
10 |
30 |
IP65 |
|
|
664-36862-1 |
соединительный кабель ADR с соединительным гнездом, чёрный |
10 |
30 |
IP65 |
|
|
664-34167-2 |
соединительный кабель с байонетным гнездом (7/5 контактный) |
10 |
30 |
IP6K9K |
|
|
664-34428-3 |
соединительный кабель с байонетным гнездом (7/5 контактный) |
10 |
30 |
IP6K9K |
|
|
664-34167-6 |
соединительный кабель с байонетным гнездом (4/3 контактный) |
10 |
30 |
IP6K9K |
|
|
664-34167-9 |
соединительный кабель с байонетным гнездом (4/4 контактный) |
10 |
30 |
IP6K9K |
|
1)Тип соединительного гнезда и кабеля зависит от комплектации насоса. См. инструкции по сборке для соответствующего насоса
Данные CAD
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор на нашем портале Cadenas
