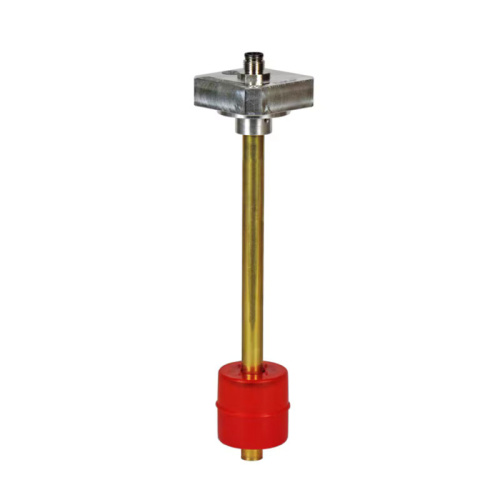

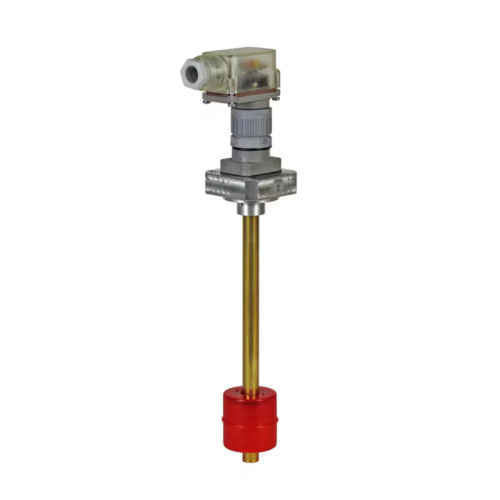

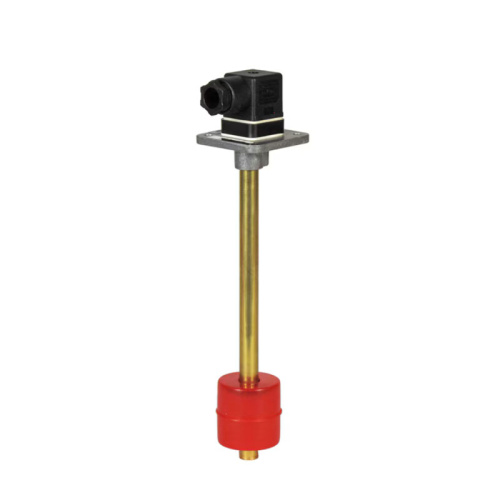

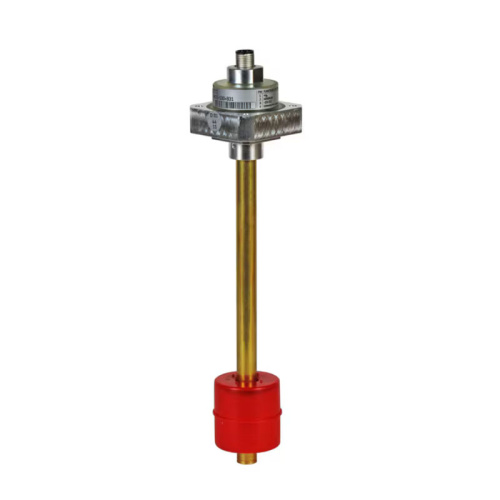

Датчики уровня заполнения WS32-x / WS33-x / WS35-x представляют собой устройства, предназначенные для мониторинга уровня жидкости в резервуарах, не находящихся под давлением. Они используются в циркуляционных системах смазывания маслом для обеспечения бесперебойной работы оборудования. Принцип действия датчиков основан на контроле уровня жидкости с помощью одной или двух точек переключения.
- Датчики с одной точкой переключения (WS32) контролируют минимальный уровень жидкости, предупреждая о необходимости долива масла.
- Датчики с двумя точками переключения (WS33) контролируют как минимальный, так и максимальный уровни, автоматически прекращая заполнение резервуара при достижении максимального уровня.
- Альтернативный вариант использования датчиков с двумя точками переключения (WS35) – контроль минимального уровня с функцией раннего оповещения, позволяющей долить масло до достижения критического уровня.
Преимущества
- Простота монтажа: датчики легко устанавливаются и не требуют специальных навыков.
- Разнообразие коннекторов: доступны коннекторы различных размеров, что обеспечивает совместимость с различными системами.
- Гибкость настройки: возможность выбора датчиков с одной или двумя точками переключения позволяет адаптировать систему под конкретные требования.
- Надежность: датчики обеспечивают точный и надежный контроль уровня жидкости, предотвращая аварийные ситуации.
Какие проблемы решает
- Предотвращение сухого хода насоса: датчики контролируют минимальный уровень масла, исключая работу насоса без смазки.
- Оптимизация расхода масла: автоматическое прекращение заполнения резервуара при достижении максимального уровня предотвращает перелив и экономит масло.
- Предотвращение аварийных остановок оборудования: функция раннего оповещения позволяет своевременно долить масло, избегая простоев.
- Автоматизация процессов: датчики позволяют автоматизировать процесс контроля уровня масла, снижая необходимость ручного вмешательства.
Примеры использования
- Циркуляционные системы смазывания маслом: обеспечение непрерывной подачи масла к узлам оборудования.
- Станки: контроль уровня смазочно-охлаждающей жидкости (СОЖ) для обеспечения точности обработки.
- Полиграфическое оборудование: контроль уровня масла в системах смазки печатных машин.
- Автоматизация процессов: интеграция датчиков в системы автоматического контроля и управления производственными процессами.
Как начать использовать
- Определите требования: выберите датчик с необходимым количеством точек переключения и размером коннектора.
- Установите датчик: выполните монтаж датчика в соответствии с инструкцией производителя.
- Подключите датчик: подключите датчик к системе управления или сигнализации.
- Настройте датчик: при необходимости настройте точки переключения в соответствии с требованиями системы.
- Проверьте работу: убедитесь в корректной работе датчика, проверив сигналы при различных уровнях жидкости.
Датчики уровня заполнения WS32-x / WS33-x / WS35-x являются надежными и эффективными устройствами для контроля уровня жидкости в циркуляционных системах смазывания маслом. Они обеспечивают бесперебойную работу оборудования, предотвращают аварийные ситуации и оптимизируют расход масла.
Обращайтесь к специалистам компании Lubrication Systems для подбора и установки датчиков уровня заполнения, соответствующих вашим требованиям. Мы поможем вам обеспечить надежную и эффективную работу вашего оборудования.
|
Технические характеристики |
||
|
Принцип работы |
датчик уровня |
|
|
Смазочный материал |
минеральные и синтетические масла; макс. вязкость 1500 мм2/с |
|
|
Рабочая температура |
от −10 до +80 °C |
от +14 до +175 °F |
|
Материал |
Алюминий, CuZn, бутадиенакрилонитрильный каучук, полипропилен |
|
|
Точки переключения |
||
|
WS 32 |
1 |
|
|
WS 33, WS 35 |
2 |
|
|
Переключающий элемент |
язычковый контакт |
|
|
Переключающее напряжение |
230 В перем. тока, 230 В пост. тока |
|
|
Макс. коммутационная способность |
60 ВА / 40 Вт |
|
|
Макс. переключающий ток |
1 A |
|
|
Настройки точек переключения |
100–1600 мм |
3,94–63 дюйма |
|
Класс защиты |
IP 65 |
|
|
Размеры |
||
|
WS 32 |
100–1600×52×52 мм |
3,94–63×2×2 дюйма |
|
WS 33 |
120–600×52×52 мм |
4,72–23,6×2×2 дюйма |
|
WS 35 |
120–1600×52×52 мм |
4,72–63×2×2 дюйма |
|
Положение монтажа |
вертикальное |
|
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему. |
|
|
WS32-S10+C49 |
|
|
Вы можете задать конфигурацию изделия, используя CAD-конфигуратор, приведённый ниже. Таким образом, вы получите конкретный номер заказа. |
|
Сконфигурировать изделие, скачать файл CAD
