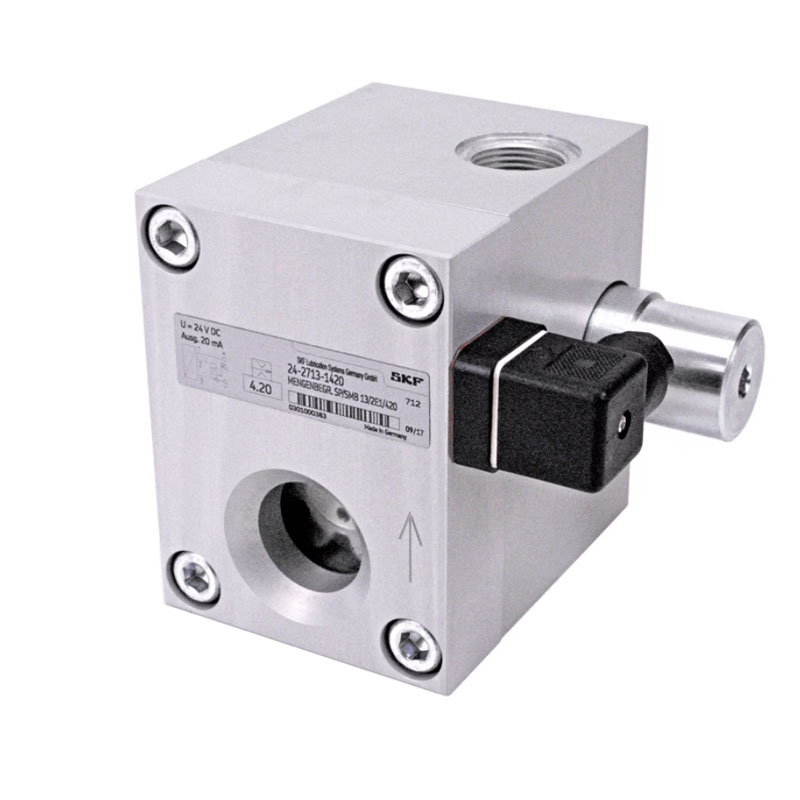

Ограничитель расхода SMB 13 – это высокоточное устройство, предназначенное для разделения основного потока масла в магистральном трубопроводе на несколько параллельных потоков с заданными параметрами. Его ключевая особенность заключается в обеспечении стабильного расхода масла, независимо от колебаний давления в системе и изменений вязкости масла, вызванных температурными колебаниями. Это достигается благодаря использованию встроенного шестеренчатого индикатора расхода, который обеспечивает как визуальный, так и электронный мониторинг. При каждом вращении шестерни формируется сигнал, передающий точную информацию о текущем расходе масла.
Преимущества
- Стабильность расхода: Обеспечивает постоянный поток масла независимо от изменений давления, температуры или вязкости, что критически важно для надежной работы оборудования.
- Двойной мониторинг: Встроенный индикатор расхода позволяет осуществлять как визуальный, так и электронный контроль, обеспечивая полную прозрачность процесса смазывания.
- Простота запуска и настройки: Фиксированный расход, заданный выбором размера форсунки, упрощает процесс ввода в эксплуатацию. Возможность адаптации расхода с помощью вставных форсунок обеспечивает гибкость настройки.
- Надежность и долговечность: Чрезвычайно прочная конструкция гарантирует длительный срок службы даже в тяжелых промышленных условиях.
- Безопасность: Опциональное исполнение ATEX позволяет использовать ограничитель в взрывоопасных средах.
- Интеграция: Возможность подключения к системе управления данными предприятия для централизованного мониторинга и контроля.
Какие проблемы решает
- Обеспечивает стабильное смазывание оборудования, работающего в условиях переменных температур и нагрузок.
- Предотвращает недостаточное или избыточное смазывание, что снижает риск износа и поломок оборудования.
- Обеспечивает точный контроль расхода масла, что позволяет оптимизировать его потребление и снизить эксплуатационные расходы.
- Позволяет контролировать работу системы смазки, в режиме реального времени.
Примеры использования
- Горнодобывающая промышленность: смазывание крупногабаритного оборудования, работающего в тяжелых условиях.
- Цементная промышленность: смазывание печей, мельниц и другого оборудования, подверженного высоким нагрузкам и температурам.
- Нефтегазовая промышленность: смазывание насосов, компрессоров и другого оборудования, работающего в взрывоопасных средах.
- Металлообрабатывающие станки: точное смазывание шпинделей, направляющих и других узлов.
- Целлюлозно-бумажная промышленность: смазывание прессов, валов и другого оборудования.
- Промышленные редукторы: смазывание шестерен и подшипников.
Как начать использовать
- Определите потребности: Оцените требования вашей системы смазывания, включая необходимый расход масла, давление и условия эксплуатации.
- Выберите подходящую модель: Обратитесь к специалистам Lubrication Systems для подбора оптимальной модели SMB 13 и необходимых компонентов.
- Установите и настройте: Следуйте инструкциям по установке и настройке ограничителя расхода.
- Подключите систему мониторинга: Используйте возможности электронного мониторинга для контроля расхода масла и оптимизации работы системы.
Ограничитель расхода SMB 13 – это надежное и эффективное решение для циркуляционных систем смазывания маслом, обеспечивающее стабильность, точность и контроль. Его применение позволяет значительно повысить надежность и долговечность оборудования, а также оптимизировать потребление масла.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазывания. Мы поможем вам обеспечить надежную и эффективную работу вашего оборудования.
|
Технические характеристики |
||
|
Принцип работы |
2-ходовой ограничитель расхода с контролем объёмного расхода |
|
|
Выходы |
1 |
|
|
Смазочный материал |
экологичные минеральные и синтетические масла |
|
|
Вязкость |
20–600 мм2/с |
|
|
Расход1) |
6,0–38 л/мин |
12,6–80,3 пинт/мин |
|
Рабочая температура |
от 0 до +70 °C |
от +32 до 158 °F |
|
Рабочее давление |
6–50 бар |
87–725 фунтов/кв. дюйм |
|
Дифференциальное давление |
>6 бар |
>87 фунтов/кв. дюйм |
|
Электрическое соединение |
Датчик Холла |
|
|
Напряжение |
24 В пост. тока ± 10 %, макс. 20 мА |
|
|
Материал |
AlCuPb F38, нейтральное анодирование |
|
|
Соединение |
штекер, DIN 43650 |
|
|
Класс защиты |
IP 65 |
|
|
Размеры |
115 × 120 × 128,5 мм |
4,53 × 4,72 × 5,06 дюйма |
|
Положение монтажа |
любое |
|
|
Опции |
Исполнение ATEX для |
|
1)По техническим причинам подача масла питающим насосом системы должна быть >10–15 % от расхода всех ограничителей расхода, установленных в системе.
|
Информация для заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. Необходимо добавить расход в соответствии с размером вставной форсунки, как указано в таблице ниже. |
|
|
24-2713-0... |
SMB13 без мониторинга, ... размер вставной форсунки = см. таблицу ниже |
|
24-2713-1... |
SMB13 с электрическим мониторингом, ... размер вставной форсунки = см. таблицу ниже |
|
24-2713-2... |
SMB13 с мониторингом для ATEX, ... размер вставной форсунки = см. таблицу ниже |
|
24-2713-3... |
SMB13 без мониторинга для ATEX, ... размер вставной форсунки = см. таблицу ниже |
|
Исполнения ATEX доступны по запросу, только для ATEX (EX II 2G c TX Gb, EX II 2D c TX Db), без мониторинга или с датчиком поршня. Добавьте «ATEX» на конце номера детали. |
|
|
Вставная форсунка SMB 13 |
|||
|
Номер детали |
Расход |
Форсунка |
|
|
|
л/мин |
пинты/мин |
∅ мм |
|
250 |
6,00 |
12,6 |
2,50 |
|
260 |
6,50 |
13,7 |
2,6 |
|
270 |
6,75 |
14,2 |
2,7 |
|
280 |
7,00 |
14,8 |
2,8 |
|
290 |
7,50 |
15,6 |
2,9 |
|
300 |
8,00 |
16,9 |
3,0 |
|
310 |
8,75 |
18,5 |
3,1 |
|
320 |
9,25 |
19,5 |
3,2 |
|
330 |
9,75 |
20,6 |
3,3 |
|
340 |
10,50 |
22,1 |
3,4 |
|
350 |
11,00 |
23,2 |
3,5 |
|
360 |
11,50 |
24,3 |
3,6 |
|
370 |
12,00 |
25,4 |
3,7 |
|
380 |
12,75 |
26,9 |
3,8 |
|
390 |
13,50 |
28,5 |
3,9 |
|
400 |
14,00 |
29,6 |
4,0 |
|
410 |
14,75 |
31,1 |
4,1 |
|
420 |
15,50 |
32,8 |
4,2 |
|
430 |
16,00 |
33,8 |
4,3 |
|
440 |
16,75 |
35,4 |
4,4 |
|
450 |
17,50 |
26,9 |
4,5 |
|
460 |
18,00 |
38,0 |
4,6 |
|
470 |
18,75 |
39,6 |
4,7 |
|
480 |
19,50 |
41,2 |
4,8 |
|
490 |
20,25 |
42,8 |
4,9 |
|
500 |
21,00 |
44,4 |
5,0 |
|
510 |
21,75 |
45,9 |
5,1 |
|
520 |
22,50 |
47,6 |
5,2 |
|
530 |
23,25 |
49,1 |
5,3 |
|
540 |
24,00 |
50,7 |
5,4 |
|
550 |
25,00 |
52,8 |
5,5 |
|
560 |
26,00 |
54,9 |
5,6 |
|
570 |
27,00 |
57,0 |
5,7 |
|
580 |
28,00 |
59,1 |
5,8 |
|
600 |
30,00 |
63,4 |
6,0 |
|
650 |
34,00 |
71,9 |
6,5 |
|
690 |
38,00 |
80,3 |
6,9 |
|
Принадлежности |
|
|
Артикул |
Описание |
|
44-0758-2049 |
смотровое окно D45×12 |
|
24-0404-2310 |
комплект уплотнений: прокладка D32/45×05; O-образное кольцо 44×3; O-образное кольцо 90×3 |
|
24-1882-2029 |
гнездо |
|
Запасные части |
|
|
Номер детали |
Описание |
|
24-1883-3016 |
SMB 13 без форсунки, с электрическим мониторингом |
