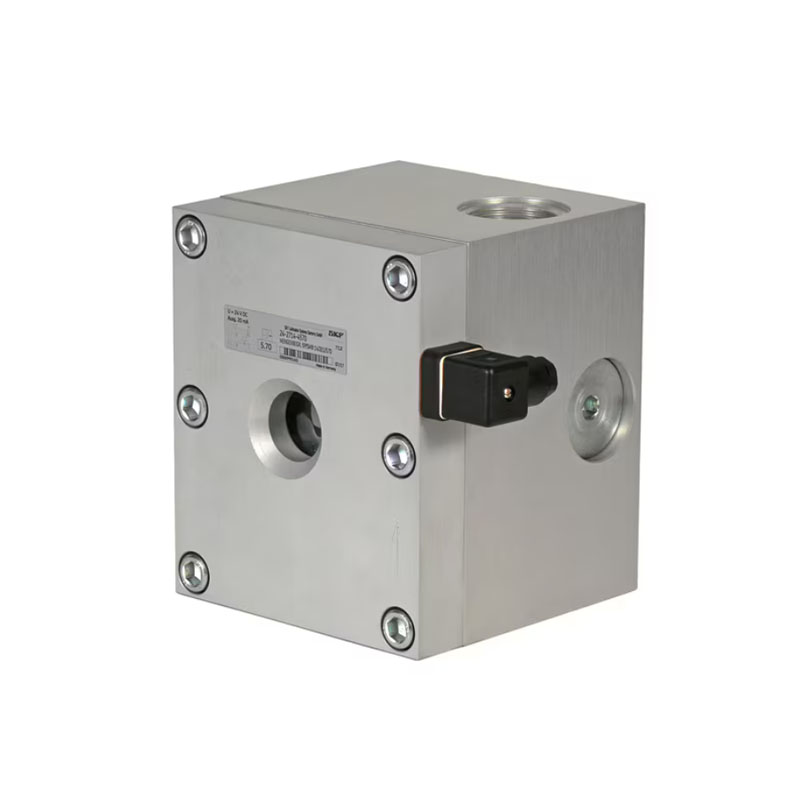

Ограничитель расхода SMB 14 — это высокоточное устройство, разработанное для обеспечения стабильного и контролируемого потока масла в циркуляционных системах смазки. Он разделяет основной поток масла на несколько параллельных потоков и регулирует их расход в соответствии с заданными параметрами. Принцип работы SMB 14 основан на поддержании постоянного расхода масла независимо от изменений давления в системе и вязкости масла, что гарантирует надежную и эффективную смазку оборудования.
Преимущества:
- Стабильный расход масла: SMB 14 обеспечивает постоянный расход масла, независимо от колебаний давления, температуры и вязкости. Это критически важно для поддержания оптимального уровня смазки и предотвращения повреждений оборудования.
- Визуальный и электронный мониторинг: Встроенный индикатор расхода шестерёнчатого типа позволяет визуально контролировать поток масла, а также передавать электронные сигналы для удаленного мониторинга.
- Простая настройка и адаптация: Расход масла легко настраивается с помощью сменных форсунок, что позволяет адаптировать систему к различным требованиям.
- Надежная конструкция: SMB 14 обладает прочной конструкцией, что обеспечивает его долговечность и надежность в тяжелых промышленных условиях.
- Опциональное исполнение ATEX: Для использования во взрывоопасных средах доступно исполнение ATEX.
- Опциональное подключение к системе управления данными на предприятии: Возможность интеграции в общую систему мониторинга предприятия.
Какие проблемы решает:
- Нестабильный расход масла: SMB 14 устраняет проблему неравномерной подачи масла, которая может привести к недостаточному смазыванию или перерасходу масла.
- Изменение вязкости масла: Благодаря своей конструкции, ограничитель компенсирует изменения вязкости масла, вызванные колебаниями температуры, обеспечивая стабильную работу системы.
- Необходимость точного контроля: Встроенный мониторинг позволяет точно контролировать расход масла и оперативно реагировать на любые отклонения.
- Предотвращение поломок оборудования: Стабильная и нормированная подача масла значительно снижает риски возникновения поломок оборудования, связанных с недостаточной смазкой.
Примеры использования:
- Горнодобывающая промышленность: Смазка тяжелого горнодобывающего оборудования, работающего в экстремальных условиях.
- Цементная промышленность: Смазка печей, мельниц и другого оборудования, подверженного высоким нагрузкам и пыли.
- Нефтегазовая промышленность: Смазка насосов, компрессоров и другого оборудования, работающего в опасных условиях.
- Металлообрабатывающие станки: Смазка высокоточных станков для обеспечения точности и долговечности.
- Целлюлозно-бумажная промышленность: Смазка оборудования для производства бумаги.
- Промышленные редукторы: обеспечение стабильной смазки редукторов.
Как начать использовать:
- Определите требования к расходу масла вашей системы.
- Выберите подходящий размер форсунки для SMB 14.
- Установите ограничитель в систему циркуляции масла.
- Подключите систему мониторинга для контроля расхода.
- Регулярно проверяйте работу системы и проводите техническое обслуживание.
Ограничитель расхода SMB 14 — это надежное и эффективное решение для обеспечения стабильной и контролируемой смазки в циркуляционных системах. Его преимущества включают стабильный расход, точный мониторинг и простую настройку. SMB 14 помогает предотвратить поломки оборудования, снизить затраты на обслуживание и повысить эффективность производства.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазки. Мы поможем вам выбрать и установить ограничитель расхода SMB 14, а также обеспечим техническую поддержку и обслуживание.
|
Технические характеристики |
||
|
Принцип работы |
2-ходовой ограничитель расхода с контролем объёмного расхода |
|
|
Выходные патрубки |
1 |
|
|
Смазочный материал |
экологичные минеральные и синтетические масла |
|
|
Вязкость |
20–600 мм2/с |
|
|
Расход1) |
25–90 л/мин |
52,8–190 пинт/мин |
|
Рабочая температура |
от 0 до 70 °C |
от 32 до 158 °F |
|
Рабочее давление |
6–50 бар |
87–725 фунтов/дюйм² |
|
Дифференциальное давление |
>6 бар |
>87 фунтов/дюйм² |
|
Электрическое соединение |
Датчик Холла |
|
|
Напряжение |
24 В пост. тока ± 10 %, макс. 20 мА |
|
|
Материал |
AlCuPb F38, нейтральное анодирование |
|
|
Соединение |
штекер, DIN 43650 |
|
|
Класс защиты |
IP 65 |
|
|
Размеры |
150 × 180 × 190 мм |
5,91 × 7,09 × 7,48 дюйма |
|
Положение монтажа |
любое |
|
|
Опции |
Версия ATEX |
|
1)Подача масла питающим насосом системы должна быть >10–15 % от расхода всех ограничителей расхода, установленных в системе. Более высокий объём дозирования доступен по запросу.
|
Информация для заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. Необходимо добавить расход в соответствии с размером вставной форсунки, как указано в таблице ниже. |
|
|
24-2714-0... |
SMB14 без мониторинга, для форсунки с индексами 570–960, размер вставной форсунки = см. таблицу ниже |
|
24-2714-1... |
SMB14 без мониторинга, для форсунки с индексами 000–170, размер вставной форсунки = см. таблицу ниже |
|
24-2714-4... |
SMB14 с электрическим мониторингом 1), для форсунки с индексами 570–960, размер вставной форсунки = см. таблицу ниже |
|
24-2714-5... |
SMB14 с электрическим мониторингом 1), для форсунки с индексами 000–170, размер вставной форсунки = см. таблицу ниже |
|
Исполнения ATEX доступны по запросу, только для конструкции ATEX (EX II 2G c TX Gb, EX II 2D c TX Db), без мониторинга или с датчиком поршня. Добавьте «ATEX» на конце артикула. |
|
|
Вставная форсунка SMB 14 |
||||
|
Артикул |
Расход |
Индекс форсунки |
Форсунка |
|
|
|
л/мин |
пинты/мин |
|
∅ мм |
|
44-0455-2357 |
25 |
52,8 |
570 |
5,70 |
|
44-0455-2360 |
30 |
63,4 |
630 |
6,30 |
|
44-0455-2363 |
35 |
73,9 |
680 |
6,80 |
|
44-0455-2365 |
40 |
84,5 |
730 |
7,30 |
|
44-0455-2367 |
45 |
95,1 |
780 |
7,80 |
|
44-0455-2369 |
50 |
105,7 |
820 |
8,20 |
|
44-0455-2371 |
55 |
116,2 |
870 |
8,70 |
|
44-0455-2373 |
60 |
126,8 |
910 |
9,10 |
|
44-0455-2374 |
65 |
137,4 |
960 |
9,60 |
|
44-0455-2375 |
70 |
147,9 |
000 |
10,00 |
|
44-0455-2376 |
75 |
158,5 |
040 |
10,40 |
|
44-0455-2377 |
80 |
169,0 |
080 |
10,80 |
|
44-0455-2378 |
90 |
190,2 |
170 |
11,70 |
|
Принадлежности |
|
|
Артикул |
Описание |
|
44-0758-2049 |
смотровое окно D45×12 |
|
24-0404-2311 |
комплект уплотнений: прокладка D32/45×05; O-образное кольцо 44×3; O-образное кольцо 90×3 |
|
24-1882-2029 |
гнездо |
|
Запасные части |
|
|
Номер детали |
Описание |
|
24-1883-3017 |
SMB 14 без форсунки, с электрическим мониторингом |
