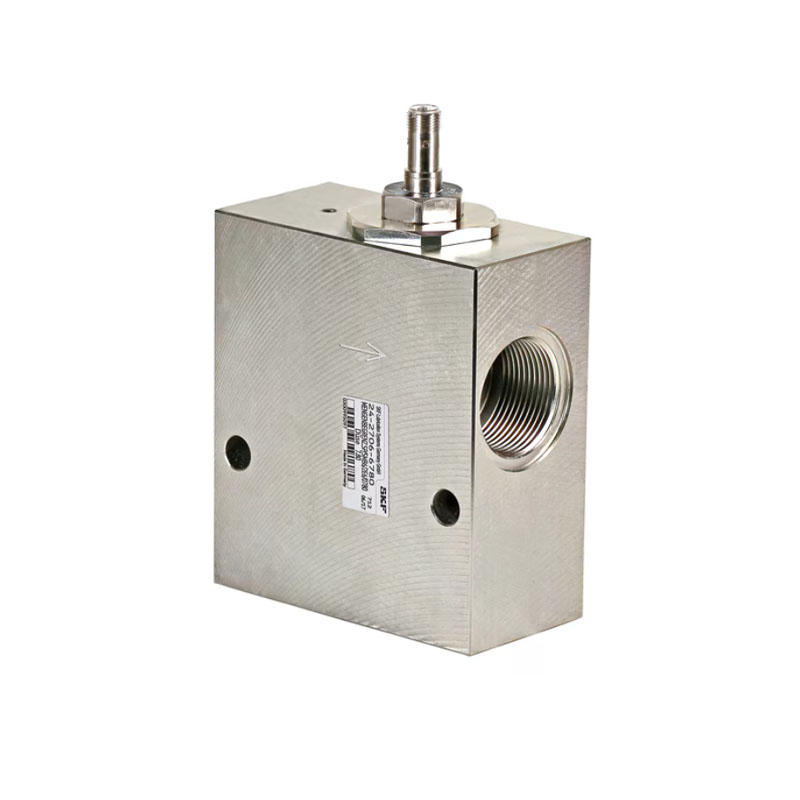

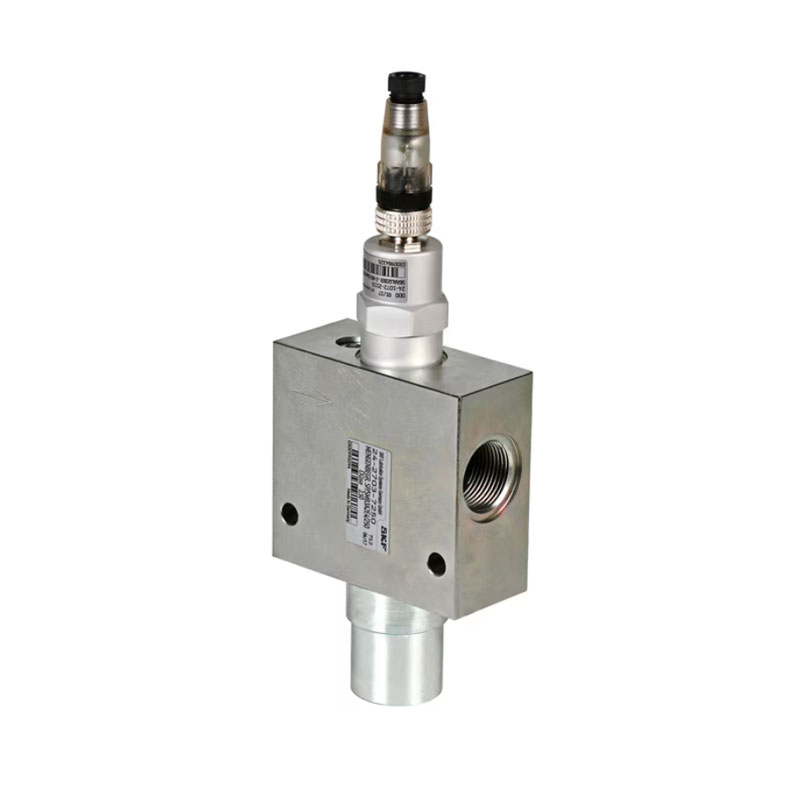

Ограничитель расхода SMB 3 — это высокоточное устройство, предназначенное для разделения потока масла в магистральном трубопроводе на отдельные параллельные потоки. Его ключевая особенность заключается в способности обеспечивать стабильный расход масла, независимо от изменений давления в системе и вязкости масла. Это достигается за счет использования специальных форсунок, которые поддерживают постоянную величину расхода в широком диапазоне условий эксплуатации.
SMB 3 обеспечивает расход от 6 до 38 л/мин и выдерживает давление до 200 бар. Для контроля расхода предусмотрены передатчик сигнала или датчик поршня, которые сигнализируют о снижении расхода до 85%, что позволяет оперативно реагировать на возможные проблемы.
Преимущества
- Стабильный расход масла: Независимо от изменений давления, температуры или вязкости масла.
- Простота установки и эксплуатации: Нет необходимости в сложной настройке давления, достаточно клапана сброса давления.
- Легкий мониторинг: Встроенный передатчик сигнала позволяет контролировать расход в режиме реального времени.
- Гибкость настройки: Расход можно легко адаптировать, заменяя вставные форсунки.
- Надежность: Прочная конструкция и высокая рабочая температура (до +100 °C) обеспечивают долгий срок службы.
- Безопасность: Доступно опциональное исполнение ATEX Ex II 3 cII CT6 для работы во взрывоопасных средах.
Какие проблемы решает
- Обеспечивает стабильное смазывание оборудования, предотвращая износ и поломки.
- Устраняет проблемы, связанные с нестабильным давлением и вязкостью масла.
- Позволяет контролировать расход масла, предотвращая его избыточное или недостаточное потребление.
- Позволяет использовать в средах с перепадами температур.
Примеры использования
- Горнодобывающая промышленность: смазывание тяжелой техники и оборудования.
- Цементная промышленность: смазывание печей, мельниц и конвейеров.
- Нефтегазовая промышленность: смазывание насосов, компрессоров и трубопроводов.
- Машиностроение: смазывание станков, прессов и других металлообрабатывающих машин.
- Целлюлозно-бумажная промышленность: смазывание оборудования для производства бумаги.
- Промышленные редукторы.
Как начать использовать
- Определите требования к расходу: Исходя из потребностей вашего оборудования, выберите подходящий размер форсунки.
- Установите ограничитель расхода: Установите SMB 3 в магистральный трубопровод в соответствии с инструкцией.
- Подключите систему мониторинга: Подключите передатчик сигнала или датчик поршня для контроля расхода.
- Запустите систему: Проверьте работу системы и убедитесь, что расход соответствует заданным параметрам.
Ограничитель расхода SMB 3 — это надежное и эффективное решение для обеспечения стабильного смазывания вашего оборудования. Его преимущества включают стабильный расход, простоту установки и эксплуатации, а также гибкость настройки.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазывания. Мы поможем вам выбрать и установить ограничитель расхода SMB 3, а также предоставим квалифицированную техническую поддержку.
|
Технические характеристики |
||
|
Принцип работы |
ограничитель расхода |
|
|
Выходы |
1 |
|
|
Смазочный материал |
экологичные минеральные и синтетические масла |
|
|
Вязкость |
20–600 мм2/с |
|
|
Расход1) |
6–38 л/мин |
12,6–80,3 пинты/мин |
|
Рабочая температура |
от 0 до +100 °C |
от +32 до +212 °F |
|
Рабочее давление |
5–200 бар |
72–2900 фунтов/дюйм² |
|
Дифференциальное давление |
>5 бар |
>72 фунтов/дюйм² |
|
Материал |
серый чугун, оцинкованный |
|
|
Входное соединение |
М12×1; четырёхконтактный разъём |
|
|
Класс защиты |
IP 65 |
|
|
Сигнальные датчики E4/E5 |
от 24 В до 230 В перем./пост. тока; IP 65 |
|
|
Бесконтактный переключатель E6 |
от 12 до 36 В пост. тока; IP 67 |
|
|
Размеры |
мин. 40 × 90 × 138 мм |
1,57 × 3,54 × 5,43 дюйма |
|
Положение монтажа |
любое, предпочтительно вертикальное |
|
1)Подача масла питающим насосом системы должна быть >10–15 % от расхода всех ограничителей расхода, установленных в системе.
|
Информация для заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. Необходимо добавить расход в соответствии с размером вставной форсунки, как указано в таблице ниже. |
|
|
24-2703-0... |
SMB03 без мониторинга, ... размер вставной форсунки = см. таблицу ниже |
|
24-2703-6... |
SMB03 с датчиком поршня E6, ... размер вставной форсунки = см. таблицу ниже |
|
24-2703-7... |
SMB03 с передатчиком сигнала E4, ... размер вставной форсунки = см. таблицу ниже |
|
24-2703-8... |
SMB03 с передатчиком сигнала E5, ... размер вставной форсунки = см. таблицу ниже |
|
Исполнения ATEX доступны по запросу, только для ATEX (EX II 3cII CT6), без мониторинга или с передатчиком сигнала E5. Добавьте «ATEX» на конце номера детали. |
|
|
Вставная форсунка SMB 3 |
|||
|
Номер детали |
Расход |
Форсунка |
|
|
|
л/мин |
пинты/мин |
∅ мм |
|
250 |
6,00 |
12,6 |
2,50 |
|
260 |
6,50 |
13,7 |
2,6 |
|
270 |
6,75 |
14,2 |
2,7 |
|
280 |
7,00 |
14,8 |
2,8 |
|
290 |
7,50 |
15,6 |
2,9 |
|
300 |
8,00 |
16,9 |
3,0 |
|
310 |
8,75 |
18,5 |
3,1 |
|
320 |
9,25 |
19,5 |
3,2 |
|
330 |
9,75 |
20,6 |
3,3 |
|
340 |
10,50 |
22,1 |
3,4 |
|
350 |
11,00 |
23,2 |
3,5 |
|
360 |
11,50 |
24,3 |
3,6 |
|
370 |
12,00 |
25,4 |
3,7 |
|
380 |
12,75 |
26,9 |
3,8 |
|
390 |
13,50 |
28,5 |
3,9 |
|
400 |
14,00 |
29,6 |
4,0 |
|
410 |
14,75 |
31,1 |
4,1 |
|
420 |
15,50 |
32,8 |
4,2 |
|
430 |
16,00 |
33,8 |
4,3 |
|
440 |
16,75 |
35,4 |
4,4 |
|
450 |
17,50 |
26,9 |
4,5 |
|
460 |
18,00 |
38,0 |
4,6 |
|
470 |
18,75 |
39,6 |
4,7 |
|
480 |
19,50 |
41,2 |
4,8 |
|
490 |
20,25 |
42,8 |
4,9 |
|
500 |
21,00 |
44,4 |
5,0 |
|
510 |
21,75 |
45,9 |
5,1 |
|
520 |
22,50 |
47,6 |
5,2 |
|
530 |
23,25 |
49,1 |
5,3 |
|
540 |
24,00 |
50,7 |
5,4 |
|
550 |
25,00 |
52,8 |
5,5 |
|
560 |
26,00 |
54,9 |
5,6 |
|
570 |
27,00 |
57,0 |
5,7 |
|
580 |
28,00 |
59,1 |
5,8 |
|
600 |
30,00 |
63,4 |
6,0 |
|
650 |
34,00 |
71,9 |
6,5 |
|
690 |
38,00 |
80,3 |
6,9 |
|
Принадлежности |
|
|
Номер детали |
Описание |
|
24-0404-2119 |
Комплект уплотнений |
|
|
|
|
24-1072-2113 |
Передатчик сигнала E4 без контактного разъёма |
|
24-1072-2115 |
Передатчик сигнала E4 с контактным разъёмом, со светодиодом 24 В пост. тока |
|
24-1882-2151 |
Контактный разъём E4, со светодиодом 24 В пост. тока |
|
|
|
|
24-1072-2112 |
Передатчик сигнала E5 без контактного разъёма |
|
24-1072-2114 |
Передатчик сигнала E5 с контактным разъёмом, со светодиодом 24 В пост. тока |
|
24-1882-2121 |
E5 с контактным разъёмом, без светодиодов |
|
|
|
|
24-1884-2282 |
Датчик поршня E6 |
|
179-990-371 |
прямой разъём, четырёхконтактный, M12×1 |
|
179-990-372 |
угловой разъём, четырёхконтактный, M12×1 |
|
179-990-600 |
прямой разъём, четырёхконтактный, M12×1, с оранжевым кабелем длиной 5 м |
|
179-990-601 |
угловой разъём, четырёхконтактный, M12×1, с оранжевым кабелем длиной 5 м |
|
|
|
|
84-8011-0369 |
блок мониторинга группы |
|
Запасные части |
|
|
Номер детали |
Описание |
|
24-1883-2081 |
SMB 3 без форсунки, без передатчика сигнала |
