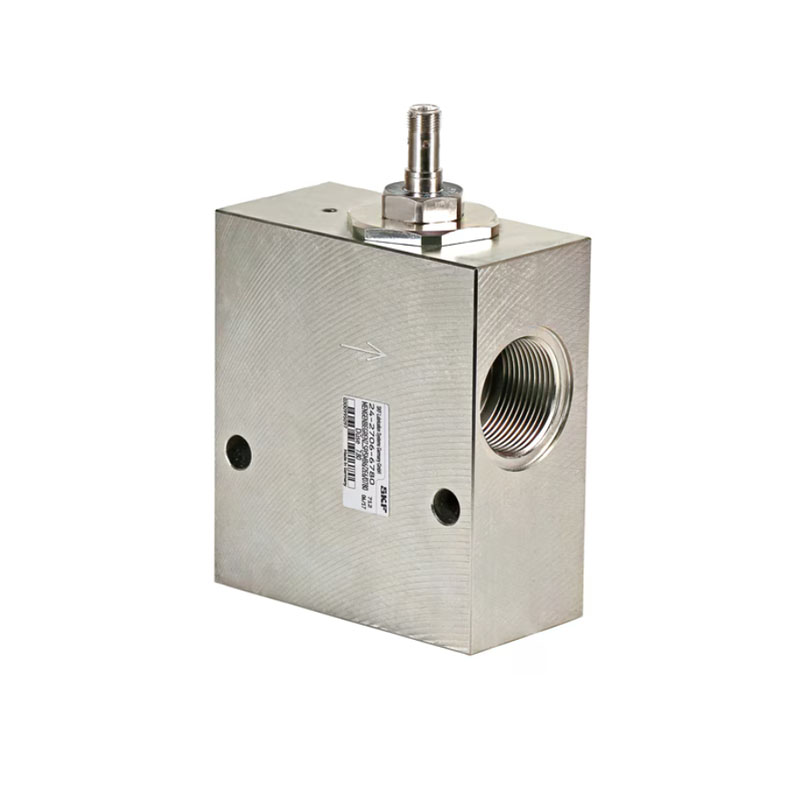

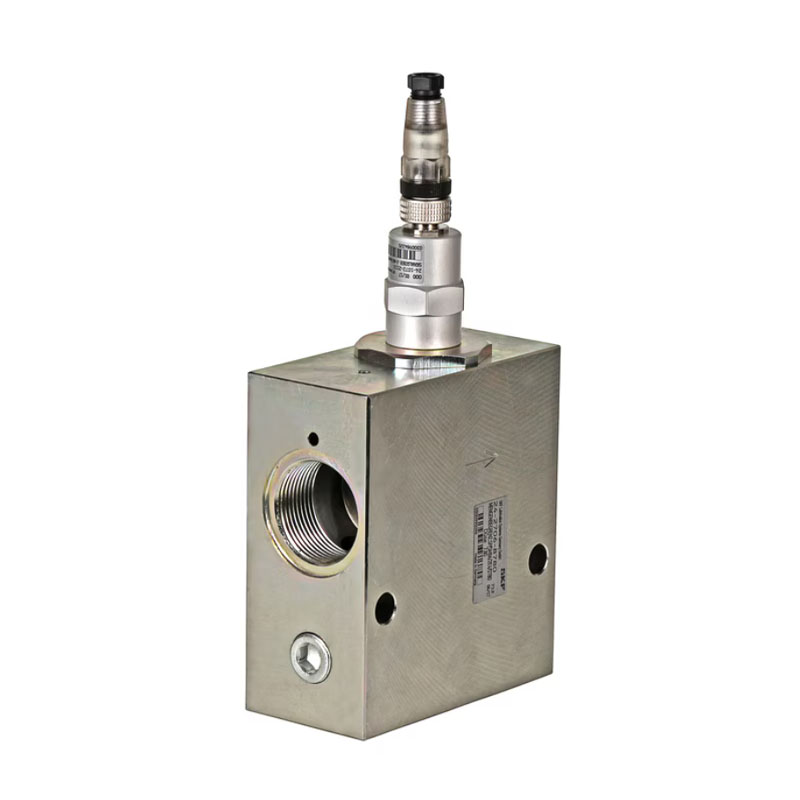

Ограничитель расхода SMB 6 — это высокоточное устройство, предназначенное для разделения потока масла в магистральном трубопроводе на отдельные параллельные потоки. Его ключевая особенность заключается в способности поддерживать постоянный расход масла, независимо от колебаний давления в системе и изменений вязкости масла. Это достигается за счет использования сменных форсунок, которые обеспечивают фиксированный расход в диапазоне от 25 до 90 л/мин при давлении до 200 бар. Кроме того, SMB 6 оснащен системой мониторинга расхода, которая с помощью датчика поршня или передатчика сигнала оповещает о снижении расхода на 15%, предотвращая потенциальные проблемы.
Преимущества
- Стабильный расход масла: Независимо от изменений давления, температуры или вязкости масла, SMB 6 обеспечивает постоянный и точный поток.
- Простая настройка: Фиксированный расход устанавливается путем выбора размера форсунки, что упрощает запуск и обслуживание системы.
- Адаптивность: Возможность замены форсунок позволяет легко адаптировать расход к изменяющимся требованиям системы.
- Надежность: Прочная конструкция и высокая рабочая температура (до +100 °C) обеспечивают долговечность и надежность в тяжелых условиях эксплуатации.
- Мониторинг расхода: Встроенная система мониторинга позволяет своевременно выявлять и устранять проблемы, связанные с недостаточным расходом масла.
- ATEX исполнение: Возможность заказа ограничителя в исполнении ATEX для работы во взрывоопасных зонах.
Какие проблемы решает
- Обеспечивает надежное смазывание в условиях изменяющейся температуры и вязкости масла.
- Предотвращает повреждение оборудования из-за недостаточного или нестабильного смазывания.
- Оптимизирует расход масла, снижая эксплуатационные затраты.
- Обеспечивает надежную работу оборудования в тяжелых промышленных условиях.
Примеры использования
- Горнодобывающая промышленность: смазывание дробилок, конвейеров и другого оборудования.
- Цементная промышленность: смазывание печей, мельниц и редукторов.
- Нефтегазовая промышленность: смазывание насосов, компрессоров и другого оборудования.
- Металлообрабатывающие станки: смазывание шпинделей, редукторов и направляющих.
- Целлюлозно-бумажная промышленность: смазывание валов, редукторов.
- Промышленные редукторы.
Как начать использовать
- Определите требования к расходу масла и давлению в вашей системе.
- Выберите подходящий размер форсунки для SMB 6.
- Установите ограничитель расхода в магистральный трубопровод.
- Подключите систему мониторинга расхода (опционально).
- Запустите систему и убедитесь в стабильности расхода масла.
Ограничитель расхода SMB 6 — это надежное и эффективное решение для обеспечения стабильного и точного смазывания в циркуляционных системах. Его преимущества, такие как стабильный расход, простая настройка и надежность, делают его идеальным выбором для широкого спектра промышленных применений.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации по выбору и установке ограничителя расхода SMB 6. Мы поможем вам оптимизировать систему смазывания и обеспечить надежную работу вашего оборудования.
|
Технические характеристики |
||
|
Принцип работы |
ограничитель расхода |
|
|
Выходные патрубки |
1 |
|
|
Смазочный материал |
экологичные минеральные и синтетические масла |
|
|
Вязкость |
20–600 мм2/с |
|
|
Расход1) |
25–90 l/мин |
52,8–190 пинт/мин |
|
Рабочая температура |
от 0 до 100 °C |
от 32 до 212 °F |
|
Рабочее давление 2) |
5–200 бар |
72–2900 фунтов/дюйм² |
|
Дифференциальное давление |
>5 бар |
>72 фунта/дюйм² |
|
Материал |
серый чугун, оцинкованный |
|
|
Входное соединение |
М12×1; четырёхконтактный разъём |
|
|
Класс защиты |
IP 65 |
|
|
Сигнальные датчики E4/E5 |
от 24 В до 230 В перем./пост. тока; IP 65 |
|
|
Бесконтактный переключатель E6 |
от 12 до 36 В пост. тока; IP 67 |
|
|
Размеры |
мин. 40 × 90 × 138 мм |
1,57 × 3,54 × 5,43 дюйма |
|
Положение монтажа |
любое, предпочтительно вертикальное |
|
1)Подача масла питающим насосом системы должна быть >10–15 % от расхода всех ограничителей расхода, установленных в системе.
2)Рабочее давление E4 / E5 с передатчиком сигнала только в диапазоне 5–85 бар
|
Информация для заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. Необходимо добавить расход в соответствии с размером вставной форсунки, как указано в таблице ниже. |
|
|
24-2706-0... |
SMB06 без мониторинга, размер вставной форсунки = см. таблицу ниже |
|
24-2706-6... |
SMB06 с датчиком поршня E6, размер вставной форсунки = см. таблицу ниже |
|
24-2706-8... |
SMB06 с передатчиком сигнала E4, размер вставной форсунки = см. таблицу ниже |
|
24-2706-44... |
SMB06 с передатчиком сигнала E5, размер вставной форсунки = см. таблицу ниже |
|
Исполнения ATEX доступны по запросу, только для ATEX (EX II 3cII CT6), без мониторинга или с передатчиком сигнала E5. Добавьте «ATEX» на конце артикула. Более подробная информация представлена в каталоге продукции. |
|
|
Вставная форсунка SMB 6 |
||||
|
Артикул |
Расход |
Индекс форсунки |
Форсунка |
|
|
|
л/мин |
пинты/мин |
|
∅ мм |
|
44-0455-2357 |
25 |
52,8 |
570 |
5,7 |
|
44-0455-2360 |
30 |
63,4 |
630 |
6,3 |
|
44-0455-2363 |
35 |
73,9 |
680 |
6,8 |
|
44-0455-2365 |
40 |
84,5 |
730 |
7,3 |
|
44-0455-2367 |
45 |
95,1 |
780 |
7,8 |
|
44-0455-2369 |
50 |
105,7 |
820 |
8,2 |
|
44-0455-2371 |
55 |
116,2 |
870 |
8,7 |
|
44-0455-2373 |
60 |
126,8 |
910 |
9,1 |
|
44-0455-2374 |
65 |
137,4 |
960 |
9,6 |
|
44-0455-2375 |
70 |
147,9 |
000 |
10,0 |
|
44-0455-2376 |
75 |
158,5 |
040 |
10,4 |
|
44-0455-2377 |
80 |
169,0 |
080 |
10,8 |
|
44-0455-2378 |
90 |
190,2 |
170 |
11,7 |
|
Принадлежности |
|
|
Артикул |
Описание |
|
24-0404-2155 |
Комплект уплотнений |
|
|
|
|
24-1072-2113 |
Передатчик сигнала E4 без контактного разъёма |
|
24-1072-2115 |
Передатчик сигнала E4 с контактным разъёмом, со светодиодом 24 В пост. тока |
|
24-1882-2151 |
Контактный разъём E4, со светодиодом 24 В пост. тока |
|
|
|
|
24-1072-2113 |
Передатчик сигнала E5 без контактного разъёма |
|
24-1072-2114 |
Передатчик сигнала E5 с контактным разъёмом, без светодиода 24 В пост. тока |
|
24-1882-2121 |
E5 с контактным разъёмом, без светодиодов |
|
|
|
|
24-1884-2282 |
Датчик поршня E6 |
|
179-990-371 |
прямой разъём, четырёхконтактный, M12×1 |
|
179-990-372 |
угловой разъём, четырёхконтактный, M12×1 |
|
179-990-600 |
прямой разъём, четырёхконтактный, M12×1, с оранжевым кабелем длиной 5 м |
|
179-990-601 |
угловой разъём, четырёхконтактный, M12×1, с оранжевым кабелем длиной 5 м |
|
|
|
|
84-8011-0369 |
блок мониторинга группы |
|
Запасные части |
|
|
Номер детали |
Описание |
|
24-0712-6050 |
SMB 6 без форсунки, без передатчика сигнала |
