Ограничитель расхода SMBM-V — это высокоточный клапан, предназначенный для регулирования и распределения потока смазочного материала в системах смазки. Он разделяет основной поток на несколько параллельных, точно дозированных потоков, обеспечивая подачу необходимого количества смазки к каждой точке смазывания. Уникальная особенность SMBM-V заключается в его способности поддерживать постоянный расход независимо от изменений давления в системе и вязкости смазочного материала. Это достигается за счет саморегулирующегося механизма, который автоматически компенсирует колебания давления и температуры.
Преимущества SMBM-V
- Эффективный контроль расхода масла: Точная дозировка смазки предотвращает избыточное или недостаточное смазывание, что продлевает срок службы оборудования и снижает затраты на ремонт.
- Идеальное решение для небольших подшипников с лабиринтным уплотнением: Двухпоточная конструкция SMBM-V обеспечивает плавный запуск и снижает пусковой поток, что особенно важно для чувствительных подшипников.
- Стабильный поток масла: Благодаря саморегулирующемуся дозатору, расход масла остается постоянным даже при колебаниях давления и вязкости.
- Модульная конструкция: SMBM-V предлагает три варианта мониторинга (измеритель шестерни, передатчик сигнала или поршневой детектор), что позволяет адаптировать систему под конкретные требования.
- Широкий диапазон вязкости: Ограничитель расхода практически не зависит от вязкости смазочного материала, что обеспечивает стабильную работу в различных условиях эксплуатации.
- Доступны версии ATEX: Для использования во взрывоопасных средах предлагаются специальные версии SMBM-V, соответствующие стандартам ATEX.
Какие проблемы решает SMBM-V
- Недостаточное смазывание: SMBM-V гарантирует подачу необходимого количества смазки к каждой точке смазывания, предотвращая износ и повреждение оборудования.
- Избыточное смазывание: Точная дозировка смазки исключает перерасход смазочного материала и загрязнение окружающей среды.
- Нестабильный расход смазки: SMBM-V поддерживает постоянный расход независимо от изменений давления и вязкости, обеспечивая стабильную работу системы смазки.
- Сложности с мониторингом: Три варианта мониторинга позволяют контролировать расход смазки в режиме реального времени и оперативно выявлять отклонения.
Примеры использования
Ограничитель расхода SMBM-V находит широкое применение в различных отраслях промышленности, включая:
- Целлюлозно-бумажную промышленность: Смазывание подшипников в бумагоделательных машинах и другом оборудовании.
- Тяжелую и горнодобывающую промышленность: Смазывание подшипников в дробилках, конвейерах, экскаваторах и другом тяжелом оборудовании.
- Металлургическую промышленность: Смазка прокатных станов и прочего оборудования.
Как начать использовать SMBM-V
- Определите требования: Оцените потребности вашей системы смазки, включая расход смазки, давление, вязкость и условия эксплуатации.
- Выберите модель: На основе ваших требований выберите подходящую модель SMBM-V с необходимым количеством выходов и вариантом мониторинга.
- Установите и настройте: Установите ограничитель расхода в соответствии с инструкциями производителя и настройте необходимый расход смазки.
- Контролируйте работу: Используйте систему мониторинга для контроля расхода смазки и оперативного выявления отклонений.
Ограничитель расхода SMBM-V — это надежное и эффективное решение для точного управления смазкой в вашем оборудовании. Он обеспечивает стабильный расход смазки, предотвращает износ и повреждение оборудования, снижает затраты на ремонт и обслуживание.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазки. Мы поможем вам выбрать и установить ограничитель расхода SMBM-V, а также предоставим квалифицированную техническую поддержку.
Технические характеристики
|

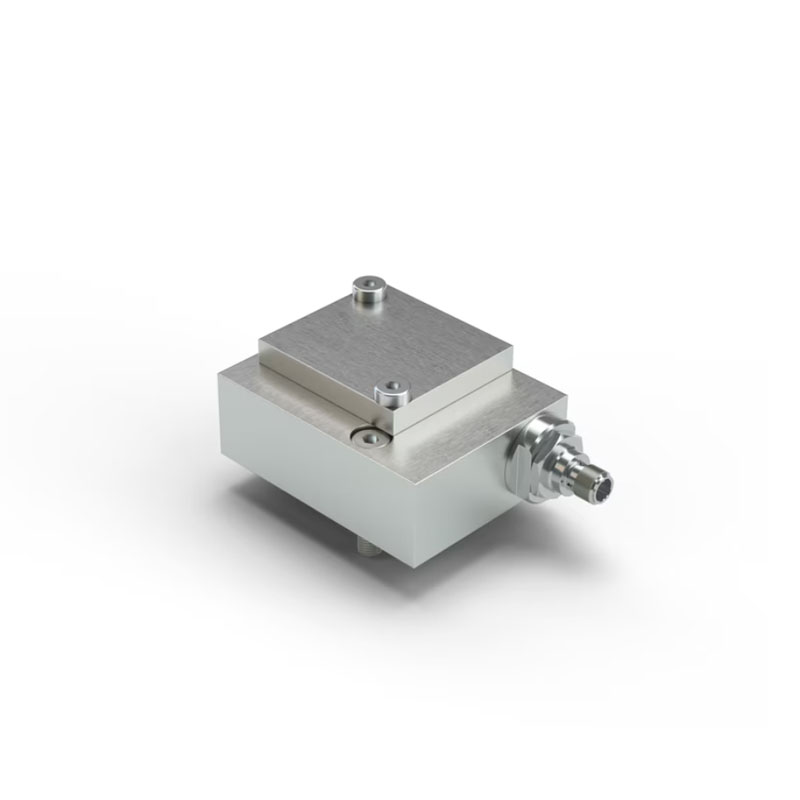

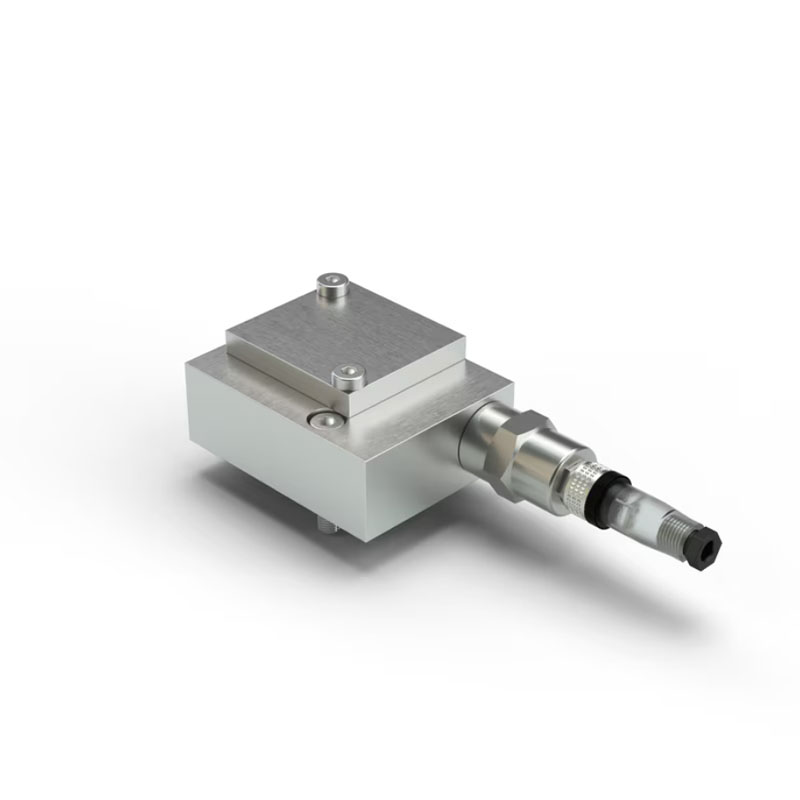

Двухпоточный с мониторингом положения — SMBM-V 21/22/31 |
|||
|
SMBM-V 21/22 |
 | SMBM-V 31 |
 |
Тип/принцип работы |
2-ходовой клапан управления расходом с двумя отдельными фиксированными уставками |
||
|
Тип мониторинга |
Датчик сигнала или датчик поршня (сигнал есть/нет) |
||
|
Положение монтажа |
Любое (без фильтра); вертикальное (с фильтром) |
||
|
Температура окружающей среды |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Температура смазочного материала |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Материал |
EN AW-6061-T651, анодированный |
||
|
Вес SMBM-V 21/22 |
1,03 кг |
2,27 фунта |
|
|
Размеры без мониторинга (Д×Ш×В) |
100×79×45 мм |
3,94×3,11×1,77 дюйма |
|
|
Номинальный расход |
0,08–8,0 л/мин |
0,17–16,9 пинты/мин |
|
|
Рабочее давление p1 |
|
|
|
|
Требуемое дифференциальное давление (p3-p1) |
≥ 5 бар |
≥ 72,5 фунтов/дюйм² |
|
|
Смазочный материал |
Минеральные масла, синтетические масла |
||
|
Рабочая вязкость |
20–600 мм2/с |
||
|

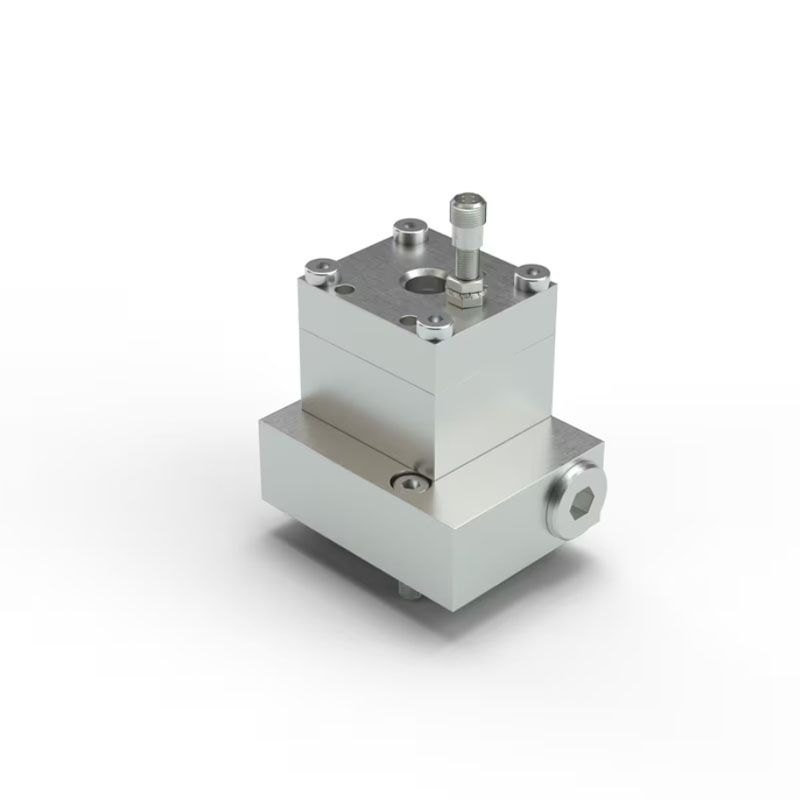

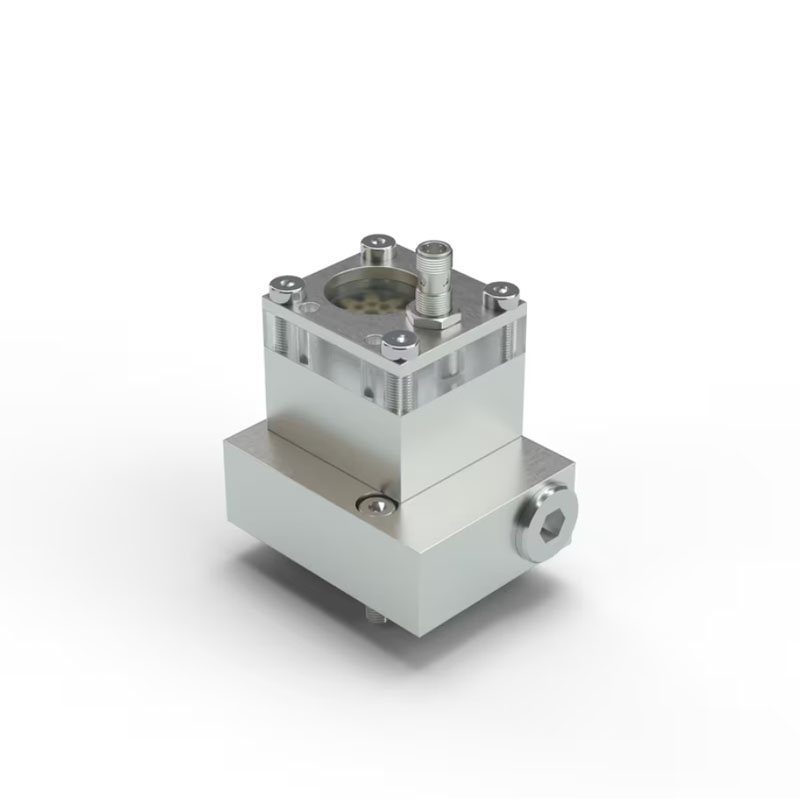

Двухпоточный с шестерёнчатым расходомером — SMBM-V 11/12/13 |
|||
|
SMBM-V 11/12/13 |
 | ||
|
Тип мониторинга |
Шестерёнчатый расходомер с датчиком импульсов |
||
|
Положение монтажа |
Любое (без фильтра); вертикальное (с фильтром) |
||
|
Температура окружающей среды |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Температура смазочного материала |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Материал |
EN AW-6061-T651, анодированный |
||
|
Вес |
1,34 кг |
2,95 фунта |
|
|
Размеры без мониторинга (Д×Ш×В) |
100×79×90 мм |
3,94×3,11×3,54 дюйма |
|
|
Номинальный расход |
0,08–8,0 л/мин |
0,17–16,9 пинты/мин |
|
|
Рабочее давление p1 |
5–50 бар |
72,5–725 фунтов/дюйм² |
|
|
Требуемое дифференциальное давление (p3-p1) |
≥ 6 бар |
≥ 87 фунтов/дюйм² |
|
|
Смазочный материал |
Минеральные масла, синтетические масла |
||
|
Рабочая вязкость |
20–600 мм2/с |
||
1)Подача масла от питающего насоса системы должна быть > 10–15 % расхода всех ограничителей расхода, установленных в системе.
Исполнения для использования во взрывоопасных средах
Специальные исполнения ограничителя расхода SMB, включая шестерёнчатый расходомер с датчиком импульсов, аттестованным по нормам ATEX, и полностью металлический корпус со смотровым стеклом
|

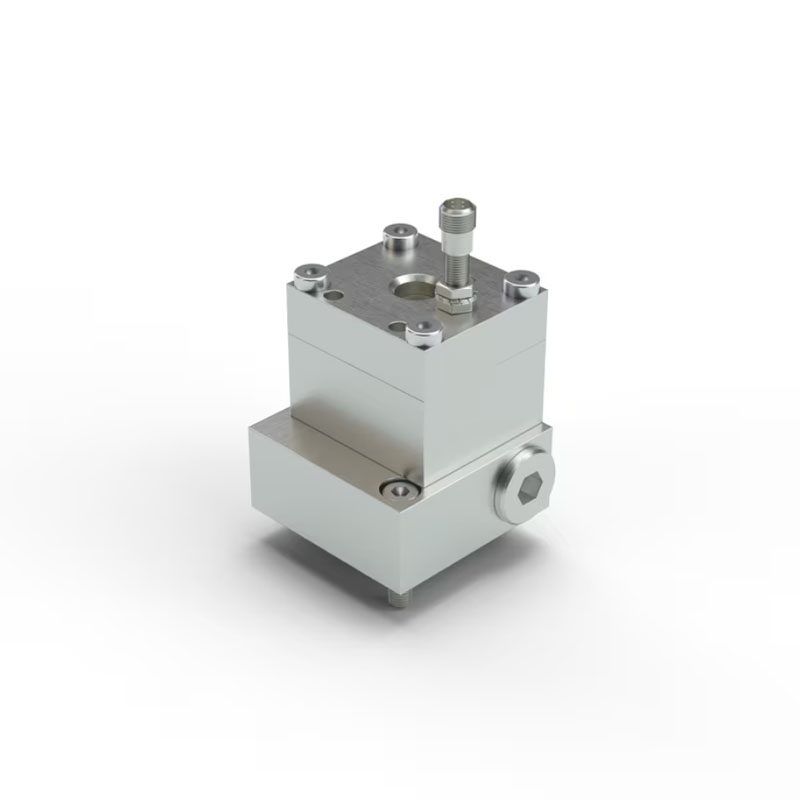

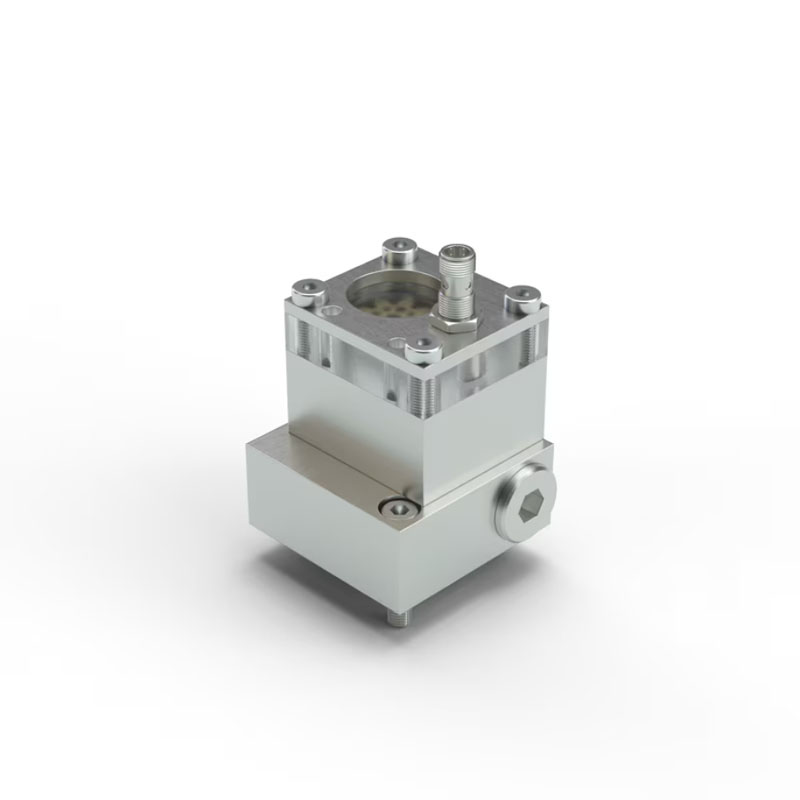

Двухпоточный с шестерёнчатым расходомером (исполнение ATEX) — SMBM-V ...-EEX |
|||
|
SMBM-V ...-EEX |
 | ||
|
Тип/принцип работы |
2-ходовой клапан управления расходом с двумя отдельными фиксированными уставками |
||
|
Тип мониторинга |
Шестерёнчатый расходомер с датчиком импульсов |
||
|
Положение монтажа |
Любое (без фильтра); вертикальное (с фильтром) |
||
|
Температура окружающей среды |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Температура смазочного материала |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Материал |
EN AW-6061-T651, анодированный |
||
|
Вес |
1,34 кг |
2,95 фунта |
|
|
Размеры без мониторинга (Д×Ш×В) |
100×79×90 мм |
3,94×3,11×3,54 дюйма |
|
|
Номинальный расход |
0,08–8,0 л/мин |
0,17–16,9 пинты/мин |
|
|
Рабочее давление p1 |
5–50 бар |
72,5-725 фунтов/дюйм² |
|
|
Требуемое дифференциальное давление (p3-p1) |
≥ 6 бар |
≥ 87 фунтов/дюйм² |
|
|
Смазочный материал |
Минеральные масла, синтетические масла |
||
|
Рабочая вязкость |
20–600 мм2/с |
||
1)Подача масла от питающего насоса системы должна быть > 10–15 % расхода всех ограничителей расхода, установленных в системе.
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему. |
|
|
SMBM-V11 CS 022 |
|
|
Более подробная информация представлена в брошюре. |
|
|
Вставные форсунки для ограничителя расхода SMBM-V |
||||
|
Номинальный расход масла 2) |
Индекс форсунки |
Номер для заказа |
||
|
л/мин |
пинты/мин |
|
Форсунка D1 |
Форсунка D2 |
|
0,08 : 0,65 |
0,17 : 1,37 |
003 |
24-0455-2574 |
24-0455-2584 |
|
0,12 : 0,79 |
0,25 : 1,67 |
004 |
24-0455-2575 |
24-0455-2586 |
|
0,15 : 0,98 |
0,32 : 2,07 |
005 |
24-0455-2576 |
24-0455-2588 |
|
0,20 : 1,18 |
0,42 : 2,49 |
006 |
24-0455-2577 |
24-0455-2590 |
|
0,25 : 1,43 |
0,83 : 3,02 |
007 |
24-0455-2578 |
24-0455-2592 |
|
|
||||
|
0,29 : 1,67 |
0,61 : 3,53 |
008 |
24-0455-2579 |
24-0455-2594 |
|
0,35 : 1,92 |
0,74 : 4,06 |
009 |
24-0455-2580 |
24-0455-2596 |
|
0,41 : 2,21 |
0,87 : 4,67 |
010 |
24-0455-2581 |
24-0455-2598 |
|
0,47 : 2,52 |
0,99 : 5,33 |
011 |
24-0455-2582 |
24-0455-2600 |
|
0,56 : 2,80 |
1,18 : 5,92 |
012 |
24-0455-2583 |
24-0455-2602 |
|
0,65 : 3,16 |
1,37 : 6,68 |
013 |
24-0455-2584 |
24-0455-2604 |
|
0,73 : 3,43 |
1,54 : 7,25 |
014 |
24-0455-2585 |
24-0455-2606 |
|
0,79 : 3,79 |
1,67 : 8,01 |
015 |
24-0455-2586 |
24-0455-2608 |
|
0,88 : 4,37 |
1,86 : 9,24 |
016 |
24-0455-2587 |
24-0455-2610 |
|
0,98 : 4,57 |
2,07 : 9,66 |
017 |
24-0455-2588 |
24-0455-2612 |
|
1,09 : 5,00 |
2,30 : 10,57 |
018 |
24-0455-2589 |
24-0455-2614 |
|
1,18 : 5,37 |
2,49 : 11,35 |
019 |
24-0455-2590 |
24-0455-2616 |
|
1,30 : 5,77 |
2,75 : 12,19 |
020 |
24-0455-25 91 |
24-0455-2618 |
|
1,43 : 6,22 |
3,02 : 13,15 |
021 |
24-0455-2592 |
24-0455-2620 |
|
1,56 : 6,74 |
3,30 : 14,24 |
022 |
24-0455-2593 |
24-0455-2622 |
|
1,67 : 7,17 |
3,53 : 15,15 |
023 |
24-0455-2594 |
24-0455-2624 3) |
|
1,79 : 7,48 |
3,87 : 15,81 |
024 |
24-0455-2595 |
24-0455-2626 3) |
|
1,92 : 7,98 |
4,06 : 16,86 |
025 |
24-0455-2596 |
24-0455-2628 3) |
1)Поправочный коэффициент для форсунок с индексами 050–145, см. в брошюре
2)Все показатели расхода масла, относящиеся к указанным размерам форсунок, были определены для рабочей вязкости 300 мм2/с при температуре 20 °C (68 °F). Эти значения являются приблизительными и могут потребовать адаптации для различных показателей вязкости.
3)Неприменимо для SMBM-V 11

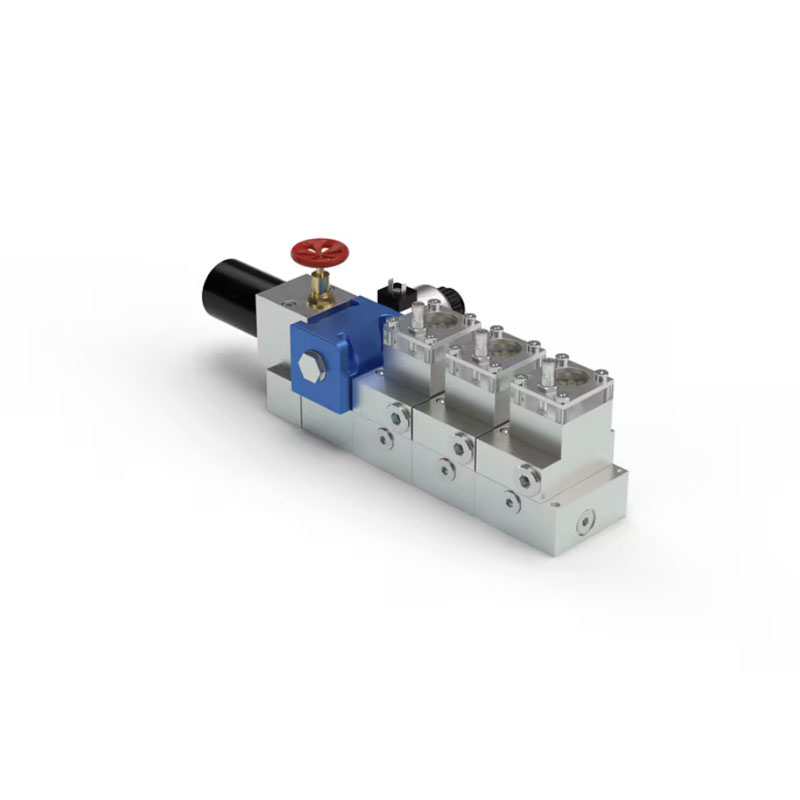

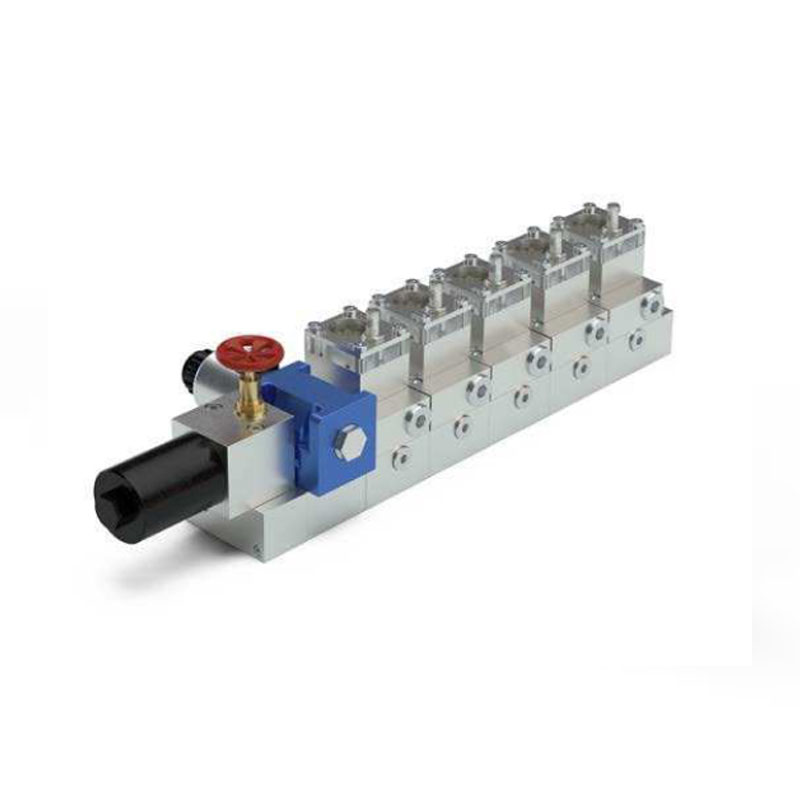

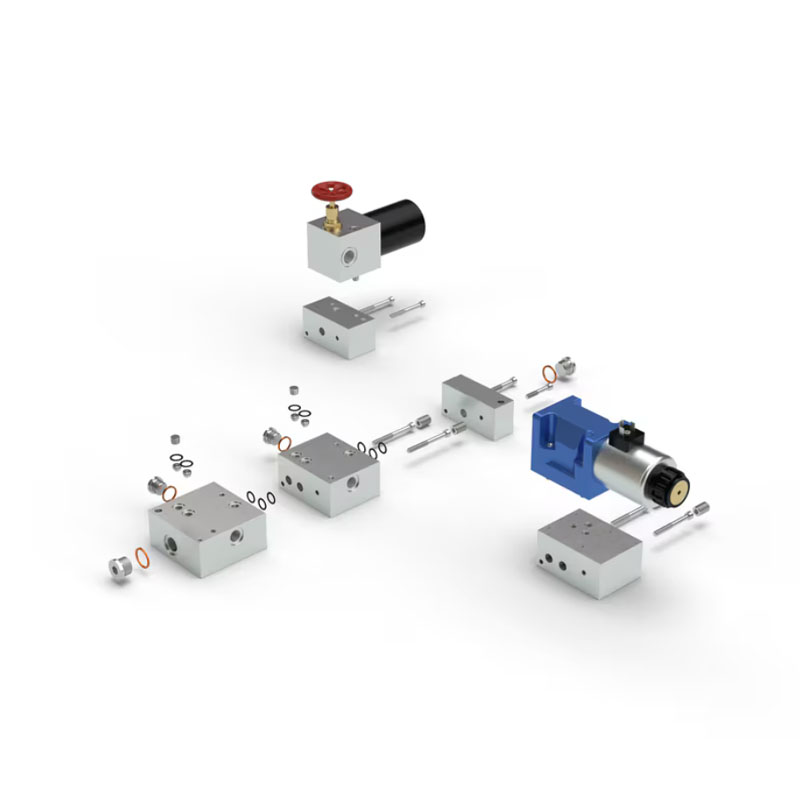

Опорные панели для ограничителей расхода всех исполнений
|
Информация для заказа |
|
|
Опорные панели для ограничителей расхода могут быть отрегулированы в соответствии с конкретными требованиями. Их модульная конструкция позволяет использовать различные комбинации. Для создания комплектной опорной панели требуется по меньшей мере два модуля:
|
|
|
|
|
|
Для установки более одного модуля ограничителя расхода между входным сегментом или сегментом для установки фильтра и сегментом основания должен быть установлен сегмент удлинителя. Для серии SMBM-V требуется дополнительный сегмент для установки клапана между входным сегментом или сегментом для установки фильтра и первым сегментом удлинителя или сегментом основания. |
|
|
Технические характеристики |
|
|
Материал |
EN AW-6061-T651 анодированный |
|
Вход для смазочного материала |
G1/2 |
|
Выход для смазочного материала |
G3/8 |
|
Размеры |
|||||||||
|
Опорная панель |
Длина |
Ширина |
Высота |
Вес |
Номер для заказа |
||||
|
|
мм |
дюймы |
мм |
дюймы |
мм |
дюймы |
кг |
фунтов |
|
|
Сегмент основания |
98,5 |
3,88 |
100 |
3,94 |
48 |
1,89 |
1,10 |
2,43 |
24-0714-3483 |
|
Сегмент удлинителя |
мм |
дюймы |
100 |
3,94 |
48 |
1,89 |
1,00 |
2,21 |
24-0714-3484 |
|
Входной сегмент |
мм |
дюймы |
100 |
3,94 |
48 |
1,89 |
0,47 |
1,04 |
24-0714-3485 |
|
Сегмент для установки клапана |
мм |
дюймы |
100 |
3,94 |
48 |
1,89 |
0,91 |
2,01 |
24-0714-3486 |
|
Сегмент для установки фильтра |
мм |
дюймы |
100 |
3,94 |
48 |
1,89 |
0,64 |
1,41 |
24-0714-3487 |
|
Образец заказа |
||
|
Чтобы заказать предварительно смонтированную группу ограничителей расхода, каждый модуль следует конфигурировать с помощью кода заказа. Модули пронумерованы в соответствии с порядком установки. Будет добавлен переключающий клапан, если его использование требуется в одном или нескольких выбранных модулях. Максимально возможное количество используемых модулей — 6. |
||
|
SMBM-V11 CS 022 |
 |
|
|
Более подробная информация представлена в брошюре. |
||
Принадлежности и запасные части 1)
|
Группа продукции |
Описание |
Номер для заказа |
|
Корпус ограничителя расхода |
SMBM-V без вставных инжекторов |
24-0711-2801 |
|
|
||
|
Передатчик сигнала (стандартное исполнение) |
Вкл. прямой коннектор (24 В пост. тока), M12x1, светодиодного типа |
24-1072-2115 |
|
Вкл. прямой коннектор (24 В пост. тока), M12x1 |
24-1072-2114 |
|
|
Без коннектора |
24-1072-2123 |
|
|
Прямой коннектор (24 В пост. тока), M12x1, светодиодного типа |
24-1882-2151 |
|
|
Прямой коннектор (24 В пост. тока), M12x1 |
24-1882-2121 |
|
|
Прямой коннектор (24 В пост. тока), M12x1, светодиодного типа, с кабелем 5 м |
179-990-604 |
|
|
Угловой коннектор (24 В пост. тока), M12x1, светодиодного типа, с кабелем 5 м |
237-10319-2 |
|
|
|
||
|
Передатчик сигнала (исполнение ATEX) 1) |
Вкл. прямой коннектор (30 В), исполнение ATEX, M12x1 |
24-1072-2116 |
|
Вкл. прямой коннектор, 2-полюсный, M12x1, с кабелем 5 м |
24-1882-5005 |
|
|
Вкл. угловой коннектор, 2-полюсный, M12x1, с кабелем 15 м |
24-1882-5016 |
|
|
|
||
|
Датчик поршня |
Без коннектора |
24-1884-2785 |
|
Прямой коннектор, 3-полюсный, M12x1, с кабелем 5 м |
179-990-381 |
|
|
Угловой коннектор, 3-полюсный, M12x1, с кабелем 5 м |
179-990-382 |
|
|
Прямой коннектор, 4-полюсный, M12x1 |
179-990-371 |
|
|
Угловой коннектор, 4-полюсный, M12x1 |
179-990-372 |
|
|
|
||
|
Шестерёнчатый расходомер (стандартное исполнение) |
Для SMBM-X/-V 11 (333 имп./л) |
24-0711-2816 |
|
Для SMBM-X/-V 12 (167 имп./л) |
24-0711-2811 |
|
|
Для SMBM-X/-V 13 (83 имп./л) |
24-0711-2812 |
|
|
Стандартный датчик импульсов M12x1 |
2340-00000030 |
|
|
Прямой коннектор, 3-полюсный, M12x1, с кабелем 2 м |
2370-00000053 |
|
|
Прямой коннектор, 3-полюсный, M12x1, с кабелем 5 м |
179-990-381 |
|
|
Угловой коннектор, 3-полюсный, M12x1, с кабелем 5 м |
179-990-382 |
|
|
Прямой коннектор, 4-полюсный, M12x1 |
179-990-371 |
|
|
Угловой коннектор, 4-полюсный, M12x1 |
179-990-372 |
|
|
|
||
|
Шестерёнчатый расходомер (исполнение ATEX) |
Для SMBM-X/-V 11 (333 имп./л) EEX |
24-0711-2813 |
|
Для SMBM-X/-V 12 (167 имп./л) EEX |
24-0711-2814 |
|
|
Для SMBM-X/-V 13 (83 имп./л) EEX |
24-0711-2815 |
|
|
Датчик импульсов M12x1 стандарта EEX |
2340-00000091 |
|
|
Прямой коннектор, 2-полюсный, M12x1, с кабелем 5 м |
24-1882-5005 |
|
|
Прямой коннектор, 2-полюсный, M12x1, с кабелем 15 м |
24-1882-5016 |
|
|
|
||
|
Блоки мониторинга |
Блок мониторинга группы (исполнения передатчика сигнала и шестерёнчатого датчика SMBM-X/-V) |
84-8011-0369 |
|
Блок мониторинга импульса IPM-12 (исполнения шестерёнчатого расходомера SMBM-X/-V) |
84-8011-0380 |
|
|
Блок мониторинга импульса IPM-12 (84-8011-0380) с коннектором M12 |
84-8011-0390 |
|
|
|
||
|
Переключающие клапаны (стандартное исполнение) |
Электрические переключающие клапаны 24 В пост. тока |
24-1254-2486 |
|
Коннектор 24 В пост. тока в качестве запчасти со встроенным выпрямителем |
24-1882-2029 |
|
|
|
||
|
Переключающие клапаны (исполнение ATEX) |
Электрические переключающие клапаны 24 В пост. тока |
24-1254-3437 |
|
Адаптер (необходимо заказывать с клапаном) |
24-1503-2552 |
|
|
|
||
|
Фильтр |
Масляный фильтр с отсечным клапаном |
24-0651-3041 |
|
Крышка клапана с маховиком |
24-2104-2009 |
|
|
Фильтрующий элемент 100 мкм |
24-0651-2200 |
|
|
|
||
|
Комплекты уплотнений |
Комплект уплотнений для шестерёнчатого расходомера |
24-0404-2644 |
|
Комплект уплотнений для сегмента основания |
24-0404-2645 |
|
|
Комплект уплотнений для сегмента удлинителя |
24-0404-2646 |
|
|
Комплект уплотнений для сегмента установки клапана |
24-0404-2647 |
|
|
Комплект уплотнений для фильтра |
24-0404-2293 |
|
|
Комплект уплотнений для соединительного модуля с верхним доступом |
24-0404-2648 |
|
|
Комплект уплотнений для переключающего клапана (исполнение ATEX) |
24-0404-2639 |
|
|
|
||
|
Опорные панели |
Сегмент основания |
24-0714-3483 |
|
Сегмент удлинителя |
24-0714-3484 |
|
|
Входной сегмент |
24-0714-3485 |
|
|
Сегмент для установки клапана (переключающий клапан необходимо заказывать отдельно) |
24-0714-3486 |
|
|
Сегмент для установки фильтра (клапан фильтра необходимо заказывать отдельно) |
24-0714-3487 |
|
|
Соединительный модуль с верхним доступом |
24-0714-3440 |
|
|
Заглушка для пустых позиций ограничителя расхода |
24-0711-2406 |
|
|
Входная заглушка G1/2 |
95-0012-0908 |
|
|
Медная шайба для входной заглушки G1/2 |
DIN7603-A21X26-CU |
|
|
Выходная заглушка G3/8 |
95-0038-0908 |
|
|
Медная шайба для выходной заглушки G3/8 |
DIN7603-A17X21-CU |
|
|
О-образное кольцо 12x2, для сегмента основания, удлинителя и фильтра, для модулей SMBM-X и SMBM-V |
WVN532-12X2 |
|
|
Обратный клапан, требуется 2 шт. только на сегменты основания и удлинителя с SMBM-V |
24-2104-2049 |
|
|
Монтажный инструмент для обратного клапана 24-2104-2049 |
2350-00000078 |
|
|
Заглушка R 1/8, требуется 1 шт. только на сегмент основания и удлинителя с SMBM-X |
2030-00000002 |
|
|
Соединительный винт для установки опорной панели (запчасть) |
44-1821-2588 |
|
|
Монтажный винт для установки опорной панели, входной сегмент (запчасть) |
DIN912-M6X40-8.8 |
|
|
Монтажный винт для установки опорной панели (запчасть) |
DIN912-M6X65-8.8 |
|
|
Монтажный винт для установки опорной панели, сегмента клапана и фильтра (запчасть) |
DIN912-M6X60-8.8 |
|
1)Информацию о вставных форсунках см. в разделе «Инжекторы»
2)Данный передатчик сигнала классифицирован как «простое электрооборудование» в соответствии со стандартом EN 50020:2002 и должен эксплуатироваться только в составе искробезопасных электрических цепей (см. руководство).Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Мы доставляем заказы во все города Республики Казахстан, Узбекистан, Кыргызстан и Азербайджан.
Варианты доставки заказа:
1. Доставка "День в день" (только для г. Шымкент)
Доставка осуществляется по будням с 10 до 18 часов только по г. Шымкент. Наши менеджеры свяжутся с вами для уточнения адреса доставки и удобного для Вас времени;
2. Самовывоз со склада
Склад находится по адресу: г. Шымкент Улица Рыскулова, 1075
Для проезда на территорию требуется заранее заказывать пропуск на машину по телефону: +7 777 346 22 75
Время работы склада: по будням с 9:00 до 18:00.
3. Доставка через транспортную компанию
Доставка осуществляется во все регионы Республики Казахстан, Узбекистан, Кыргызстан и Азербайджан. Отправка товара осуществляется после внесения 100% оплаты. Стоимость доставки рассчитывается исходя из веса посылки, удаленности места доставки и выбранного вида услуги.
Если Вы хотите использовать другие варианты доставки Вашего заказа, укажите это при оформлении заказа на сайте или по телефону.
