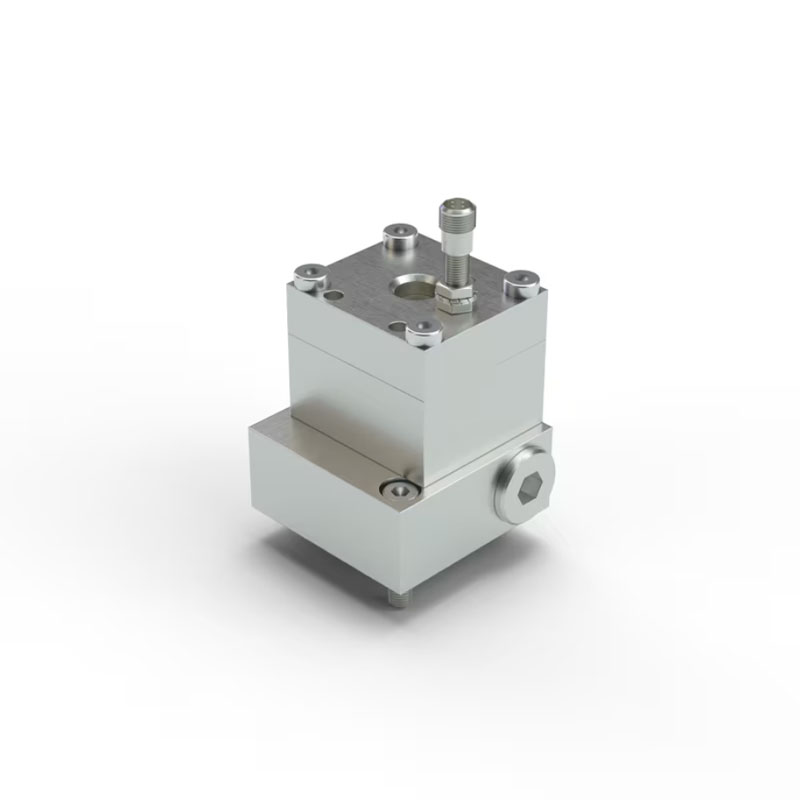

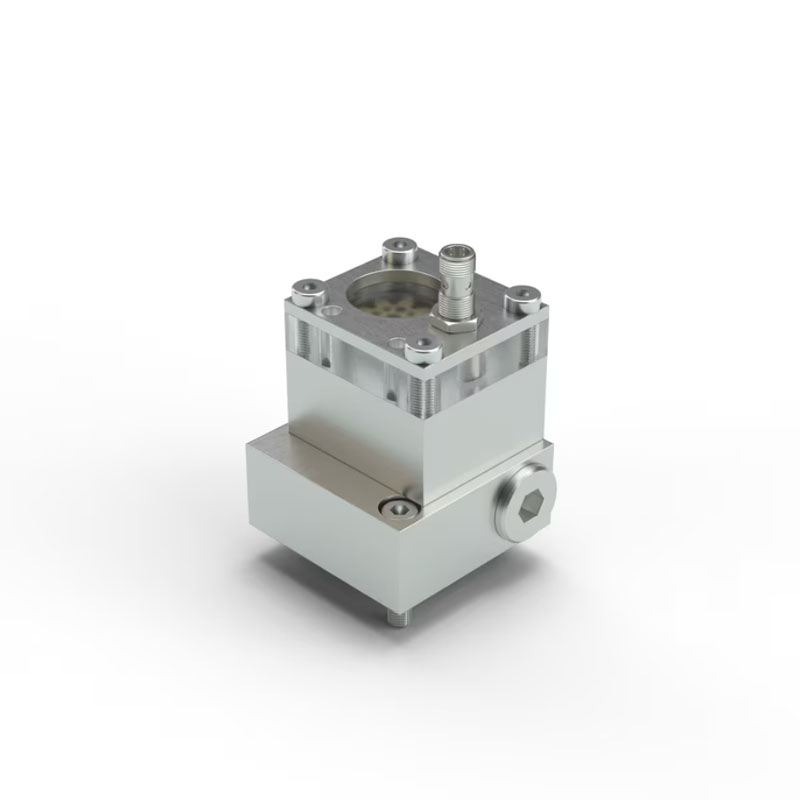

Ограничитель расхода SMBM-X – это высокоточный однопоточный клапан регулирования расхода, предназначенный для разделения основного потока смазочного материала на параллельные, отдельные потоки с фиксированной производительностью. Его работа основана на принципе баланса давления, что обеспечивает стабильный и надежный поток смазки независимо от изменений давления в системе и колебаний вязкости материала. Это делает SMBM-X идеальным решением для обеспечения точной и равномерной смазки критически важных компонентов оборудования.
Преимущества ограничителя расхода SMBM-X
- Эффективный контроль расхода масла: SMBM-X гарантирует точное дозирование смазочного материала, предотвращая избыточное или недостаточное смазывание.
- Саморегулирующийся дозатор: Клапан поддерживает постоянный поток масла, независимо от противодавления в системе, что обеспечивает стабильную работу оборудования.
- Модульная конструкция: SMBM-X предлагает три различных варианта монтажа – измеритель шестерни, передатчик сигнала или поршневой детектор – что позволяет адаптировать его к различным требованиям и условиям эксплуатации.
- Широкий диапазон вязкости: Клапан практически не зависит от вязкости смазочного материала, обеспечивая надежную работу в различных условиях.
- Идеальное решение для малых подшипников: SMBM-X идеально подходит для смазки небольших подшипников с лабиринтным уплотнением, где требуется высокая точность дозирования.
- Доступны версии ATEX: Для использования во взрывоопасных средах доступны версии SMBM-X, соответствующие стандартам ATEX.
Какие проблемы решает SMBM-X
- Неравномерное распределение смазки: Обеспечивает равномерное распределение смазки по всем точкам.
- Избыточное или недостаточное смазывание: Точно дозирует смазку, предотвращая поломки.
- Зависимость от вязкости и давления: Стабильно работает при различных параметрах смазки.
- Сложности мониторинга: Предоставляет опции для электронного контроля потока.
- Преждевременный износ оборудования: Оптимальное смазывание увеличивает срок службы деталей.
Примеры использования
Ограничитель расхода SMBM-X находит широкое применение в различных отраслях промышленности, включая:
- Целлюлозно-бумажную промышленность: Для смазки подшипников и других компонентов бумагоделательных машин.
- Горнодобывающую промышленность: Для смазки оборудования, работающего в тяжелых условиях, такого как конвейеры, дробилки и мельницы.
Как начать использовать SMBM-X
Чтобы начать использовать ограничитель расхода SMBM-X, рекомендуется:
- Определить требования к расходу смазочного материала и условиям эксплуатации.
- Выбрать подходящую конфигурацию SMBM-X с учетом необходимых опций мониторинга.
- Обратиться к специалистам компании Lubrication Systems для получения консультации и помощи в выборе и установке оборудования.
Ограничитель расхода SMBM-X – это надежное и эффективное решение для обеспечения точной и равномерной смазки оборудования в различных отраслях промышленности. Его преимущества, такие как высокая точность дозирования, независимость от вязкости и давления, а также модульная конструкция, делают его незаменимым инструментом для поддержания надежной и бесперебойной работы оборудования.
Обращайтесь к специалистам компании Lubrication Systems для получения профессиональной консультации и подбора оптимального решения для вашей системы смазки. Мы поможем вам выбрать и установить ограничитель расхода SMBM-X, который обеспечит надежную и эффективную работу вашего оборудования.
Технические характеристики
|
Однопоточный с мониторингом положения — SMBM-X 21/22/31 |
|||
|
SMBM-X 21/22 |
|
SMBM-X 31 |
|
|
Тип/принцип работы |
2-ходовой клапан управления расходом с одной фиксированной уставкой |
||
|
Тип мониторинга |
Датчик сигнала или датчик поршня (сигнал есть/нет) |
||
|
Положение монтажа |
Любое (без фильтра); вертикальное (с фильтром) |
||
|
Температура окружающей среды |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Температура смазочного материала |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Материал |
EN AW-6061-T651, анодированный |
||
|
Вес SMBM-X 21/22 |
0,87 кг |
1,92 фунта |
|
|
Размеры без мониторинга (Д×Ш×В) |
79×79×45 мм |
3,11×3,11×1,77 дюйма |
|
|
Номинальный расход |
0,08–8,0 л/мин |
0,17-16,9 пинты/мин |
|
|
Рабочее давление p1 |
|
|
|
|
Требуемое дифференциальное давление (p3-p1) |
≥ 5 бар |
≥ 72,5 фунта/дюйм² |
|
|
Смазочный материал |
Минеральные масла, синтетические масла |
||
|
Рабочая вязкость |
20–600 мм2/с |
||
|
Однопоточный с шестерёнчатым расходомером — SMBM-X 11/12/13 |
|||
|
SMBM-X 11/12/13 |
|
|
|
|
Тип/принцип работы |
2-ходовой клапан управления расходом с одной фиксированной уставкой |
||
|
Тип мониторинга |
Шестерёнчатый расходомер с датчиком импульсов |
||
|
Положение монтажа |
Любое (без фильтра); вертикальное (с фильтром) |
||
|
Температура окружающей среды |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Температура смазочного материала |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Материал |
EN AW-6061-T651, анодированный |
||
|
Вес |
1,17 кг |
2,58 фунта |
|
|
Размеры без мониторинга (Д×Ш×В) |
79×79×90 мм |
3,11×3,11×3,54 дюйма |
|
|
Номинальный расход |
0,08–8,0 л/мин |
0,17–16,9 пинты/мин |
|
|
Рабочее давление p1 |
5–50 бар |
72,5–725 фунтов/дюйм² |
|
|
Требуемое дифференциальное давление (p3-p1) |
≥ 6 бар |
≥ 87 фунтов/дюйм² |
|
|
Смазочный материал |
Минеральные масла, синтетические масла |
||
|
Рабочая вязкость |
20–600 мм2/с |
||
|
Однопоточный с шестерёнчатым расходомером (исполнение ATEX) — SMBM-X ...-EEX |
|||
|
SMBM-X ...-EEX |
|
|
|
|
Тип/принцип работы |
2-ходовой клапан управления расходом с одной фиксированной уставкой |
||
|
Тип мониторинга |
Шестерёнчатый расходомер с датчиком импульсов |
||
|
Положение монтажа |
Любое (без фильтра); вертикальное (с фильтром) |
||
|
Температура окружающей среды |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Температура смазочного материала |
от 0 до +70 °C |
от +32 до +158 °F |
|
|
Материал |
EN AW-6061-T651, анодированный |
||
|
Вес |
1,17 кг |
2,58 фунта |
|
|
Размеры без мониторинга (Д×Ш×В) |
79×79×90 мм |
3,11×3,11×3,54 дюйма |
|
|
Номинальный расход |
0,08–8,0 л/мин |
0,17–16,9 пинты/мин |
|
|
Рабочее давление p1 |
5–50 бар |
72,5-725 фунтов/дюйм² |
|
|
Требуемое дифференциальное давление (p3-p1) |
≥ 6 бар |
≥ 87 фунтов/дюйм² |
|
|
Смазочный материал |
Минеральные масла, синтетические масла |
||
|
Рабочая вязкость |
20–600 мм2/с |
||
Вставные форсунки
|
Вставные форсунки для ограничителя расхода SMBM-X 1) |
|||
|
Номинальный расход масла 2) |
Индекс форсунки |
Номер для заказа |
|
|
л/мин |
пинты/мин |
|
|
|
0,08 |
0,17 |
050 |
24-0455-2574 |
|
0,12 |
0,25 |
055 |
24-0455-2575 |
|
0,15 |
0,32 |
060 |
24-0455-2576 |
|
0,2 |
0,42 |
065 |
24-0455-2577 |
|
0,25 |
0,53 |
070 |
24-0455-2578 |
|
0,29 |
0,61 |
075 |
24-0455-2579 |
|
0,35 |
0,74 |
080 |
24-0455-2580 |
|
0,41 |
0,87 |
085 |
24-0455-2581 |
|
0,47 |
0,99 |
090 |
24-0455-2582 |
|
0,56 |
1,18 |
095 |
24-0455-2583 |
|
0,65 |
1,37 |
100 |
24-0455-2584 |
|
0,73 |
1,54 |
105 |
24-0455-2585 |
|
0,79 |
1,67 |
110 |
24-0455-2586 |
|
0,88 |
1,86 |
115 |
24-0455-2587 |
|
0,98 |
2,07 |
120 |
24-0455-2588 |
|
1,09 |
2,3 |
125 |
24-0455-2589 |
|
1,18 |
2,49 |
130 |
24-0455-2590 |
|
1,3 |
2,75 |
135 |
24-0455-2591 |
|
1,43 |
3,02 |
140 |
24-0455-2592 |
|
1,56 |
3,3 |
145 |
24-0455-2593 |
|
|
|||
|
1,67 |
3,53 |
150 |
24-0455-2594 |
|
1,79 |
3,87 |
155 |
24-0455-2595 |
|
1,92 |
4,06 |
160 |
24-0455-2596 |
|
2,07 |
4,37 |
165 |
24-0455-2597 |
|
2,21 |
4,67 |
170 |
24-0455-2598 |
|
2,36 |
4,99 |
175 |
24-0455-2599 |
|
2,52 |
5,33 |
180 |
24-0455-2600 |
|
2,67 |
5,64 |
185 |
24-0455-2601 |
|
2,8 |
5,92 |
190 |
24-0455-2602 |
|
2,98 |
6,3 |
195 |
24-0455-2603 |
|
3,16 |
6,68 |
200 |
24-0455-2604 |
|
3,3 |
6,97 |
205 |
24-0455-2605 |
|
3,43 |
7,25 |
210 |
24-0455-2606 |
|
3,58 |
7,57 |
215 |
24-0455-2607 |
|
3,79 |
8,01 |
220 |
24-0455-2608 |
|
3,98 |
8,22 |
225 |
24-0455-2609 |
|
4,18 |
8,83 |
230 |
24-0455-2610 |
|
4,37 |
9,24 |
235 |
24-0455-2611 |
|
4,57 |
9,66 |
240 |
24-0455-2612 |
|
4,8 |
10,14 |
245 |
24-0455-2613 |
|
5 |
10,57 |
250 |
24-0455-2614 |
|
5,19 |
10,97 |
255 |
24-0455-2615 |
|
5,37 |
11,35 |
260 |
24-0455-2616 |
|
5,55 |
11,73 |
265 |
24-0455-2617 |
|
5,77 |
12,19 |
270 |
24-0455-2618 |
|
5,99 |
12,66 |
275 |
24-0455-2619 |
|
6,22 |
13,15 |
280 |
24-0455-2620 |
|
6,49 |
13,72 |
285 |
24-0455-2621 |
|
6,74 |
14,24 |
290 |
24-0455-2622 |
|
6,95 |
14,69 |
295 |
24-0455-2623 |
|
7,17 |
15,15 |
300 |
24-0455-2624 3) |
|
7,31 |
15,45 |
305 |
24-0455-2625 3) |
|
7,48 |
15,81 |
310 |
24-0455-2626 3) |
|
7,72 |
16,32 |
315 |
24-0455-2627 3) |
|
7,98 |
16,86 |
320 |
24-0455-2628 3) |
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему. |
|
|
SMBM-X22 XS 150 — EEX |
|
|
Более подробная информация представлена в брошюре. |
|

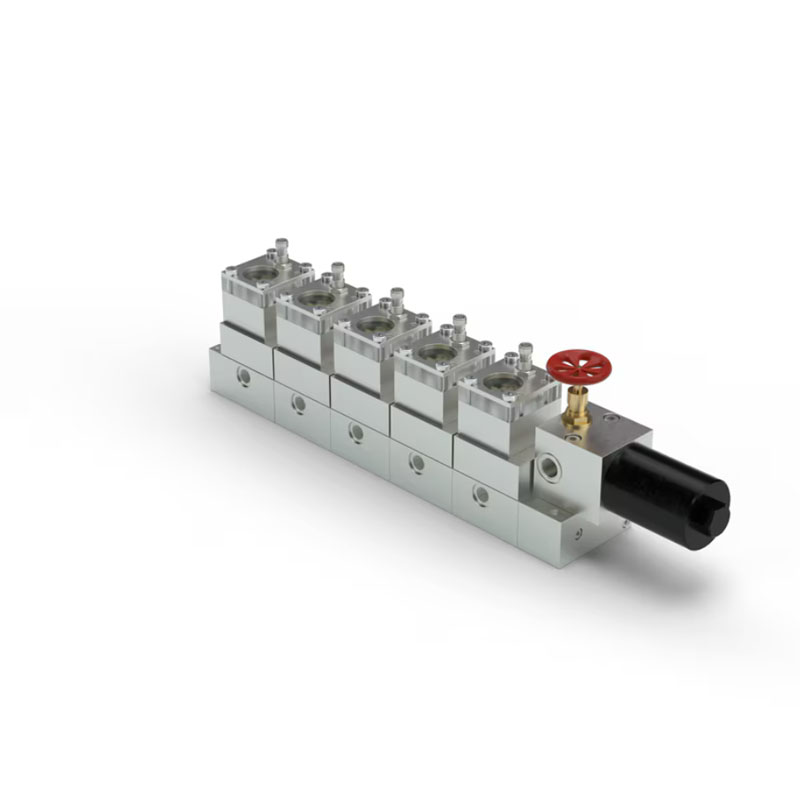

Опорные панели для ограничителей расхода всех исполнений
|
Информация для заказа |
|
|
Опорные панели для ограничителей расхода могут быть отрегулированы в соответствии с конкретными требованиями. Их модульная конструкция позволяет использовать различные комбинации. Для создания комплектной опорной панели требуется по меньшей мере два модуля:
|
|
|
|
|
Эта комбинация может быть использована для установки одного модуля ограничителя расхода серии SMBM-X Если требуется фильтр, то вместо простого входного сегмента может быть использован сегмент для установки фильтра. Для установки более одного модуля ограничителя расхода между входным сегментом или сегментом для установки фильтра и сегментом основания должен быть установлен сегмент удлинителя. |
|
|
Технические характеристики |
|
|
Материал |
EN AW-6061-T651 анодированный |
|
Вход для смазочного материала |
G1/2 |
|
Выход для смазочного материала |
G3/8 |
|
Размеры |
|||||||||
|
Опорная панель |
Длина |
Ширина |
Высота |
Вес |
Номер для заказа |
||||
|
|
мм |
дюймы |
мм |
дюймы |
мм |
дюймы |
кг |
фунтов |
|
|
Сегмент основания |
98,5 |
3,88 |
100 |
3,94 |
48 |
1,89 |
1,10 |
2,43 |
24-0714-3483 |
|
Сегмент удлинителя |
мм |
дюймы |
100 |
3,94 |
48 |
1,89 |
1,00 |
2,21 |
24-0714-3484 |
|
Входной сегмент |
мм |
дюймы |
100 |
3,94 |
48 |
1,89 |
0,47 |
1,04 |
24-0714-3485 |
|
Сегмент для установки клапана |
мм |
дюймы |
100 |
3,94 |
48 |
1,89 |
0,91 |
2,01 |
24-0714-3486 |
|
Сегмент для установки фильтра |
мм |
дюймы |
100 |
3,94 |
48 |
1,89 |
0,64 |
1,41 |
24-0714-3487 |
|
Образец заказа |
|
Чтобы заказать предварительно смонтированную группу ограничителей расхода, каждый модуль следует конфигурировать с помощью кода заказа. Модули пронумерованы в соответствии с порядком установки. Будет добавлен переключающий клапан, если его использование требуется в одном или нескольких выбранных модулях. Максимально возможное количество используемых модулей — 6. |
|
Более подробная информация представлена в брошюре. |
Принадлежности и запасные части 1)
|
Группа продукции |
Описание |
Номер для заказа |
|
Корпус ограничителя расхода |
SMBM-X без вставных инжекторов |
24-0711-2800 |
|
|
||
|
Передатчик сигнала (стандартное исполнение) |
Вкл. прямой коннектор (24 В пост. тока), M12x1, светодиодного типа |
24-1072-2115 |
|
Вкл. прямой коннектор (24 В пост. тока), M12x1 |
24-1072-2114 |
|
|
Без коннектора |
24-1072-2123 |
|
|
Прямой коннектор (24 В пост. тока), M12x1, светодиодного типа |
24-1882-2151 |
|
|
Прямой коннектор (24 В пост. тока), M12x1 |
24-1882-2121 |
|
|
Прямой коннектор (24 В пост. тока), M12x1, светодиодного типа, с кабелем 5 м |
179-990-604 |
|
|
Угловой коннектор (24 В пост. тока), M12x1, светодиодного типа, с кабелем 5 м |
237-10319-2 |
|
|
|
||
|
Передатчик сигнала (исполнение ATEX) 1) |
Вкл. прямой коннектор (30 В), исполнение ATEX, M12x1 |
24-1072-2116 |
|
Вкл. прямой коннектор, 2-полюсный, M12x1, с кабелем 5 м |
24-1882-5005 |
|
|
Вкл. угловой коннектор, 2-полюсный, M12x1, с кабелем 15 м |
24-1882-5016 |
|
|
|
||
|
Датчик поршня |
Без коннектора |
24-1884-2785 |
|
Прямой коннектор, 3-полюсный, M12x1, с кабелем 5 м |
179-990-381 |
|
|
Угловой коннектор, 3-полюсный, M12x1, с кабелем 5 м |
179-990-382 |
|
|
Прямой коннектор, 4-полюсный, M12x1 |
179-990-371 |
|
|
Угловой коннектор, 4-полюсный, M12x1 |
179-990-372 |
|
|
|
||
|
Шестерёнчатый расходомер (стандартное исполнение) |
Для SMBM-X/-V 11 (333 имп./л) |
24-0711-2816 |
|
Для SMBM-X/-V 12 (167 имп./л) |
24-0711-2811 |
|
|
Для SMBM-X/-V 13 (83 имп./л) |
24-0711-2812 |
|
|
Стандартный датчик импульсов M12x1 |
2340-00000030 |
|
|
Прямой коннектор, 3-полюсный, M12x1, с кабелем 2 м |
2370-00000053 |
|
|
Прямой коннектор, 3-полюсный, M12x1, с кабелем 5 м |
179-990-381 |
|
|
Угловой коннектор, 3-полюсный, M12x1, с кабелем 5 м |
179-990-382 |
|
|
Прямой коннектор, 4-полюсный, M12x1 |
179-990-371 |
|
|
Угловой коннектор, 4-полюсный, M12x1 |
179-990-372 |
|
|
|
||
|
Шестерёнчатый расходомер (исполнение ATEX) |
Для SMBM-X/-V 11 (333 имп./л) EEX |
24-0711-2813 |
|
Для SMBM-X/-V 12 (167 имп./л) EEX |
24-0711-2814 |
|
|
Для SMBM-X/-V 13 (83 имп./л) EEX |
24-0711-2815 |
|
|
Датчик импульсов M12x1 стандарта EEX |
2340-00000091 |
|
|
Прямой коннектор, 2-полюсный, M12x1, с кабелем 5 м |
24-1882-5005 |
|
|
Прямой коннектор, 2-полюсный, M12x1, с кабелем 15 м |
24-1882-5016 |
|
|
|
||
|
Блоки мониторинга |
Блок мониторинга группы (исполнения передатчика сигнала и шестерёнчатого датчика SMBM-X/-V) |
84-8011-0369 |
|
Блок мониторинга импульса IPM-12 (исполнения шестерёнчатого расходомера SMBM-X/-V) |
84-8011-0380 |
|
|
Блок мониторинга импульса IPM-12 (84-8011-0380) с коннектором M12 |
84-8011-0390 |
|
|
|
||
|
Переключающие клапаны (стандартное исполнение) |
Электрические переключающие клапаны 24 В пост. тока |
24-1254-2486 |
|
Коннектор 24 В пост. тока в качестве запчасти со встроенным выпрямителем |
24-1882-2029 |
|
|
|
||
|
Переключающие клапаны (исполнение ATEX) |
Электрические переключающие клапаны 24 В пост. тока |
24-1254-3437 |
|
Адаптер (необходимо заказывать с клапаном) |
24-1503-2552 |
|
|
|
||
|
Фильтр |
Масляный фильтр с отсечным клапаном |
24-0651-3041 |
|
Крышка клапана с маховиком |
24-2104-2009 |
|
|
Фильтрующий элемент 100 мкм |
24-0651-2200 |
|
|
|
||
|
Комплекты уплотнений |
Комплект уплотнений для шестерёнчатого расходомера |
24-0404-2644 |
|
Комплект уплотнений для сегмента основания |
24-0404-2645 |
|
|
Комплект уплотнений для сегмента удлинителя |
24-0404-2646 |
|
|
Комплект уплотнений для сегмента установки клапана |
24-0404-2647 |
|
|
Комплект уплотнений для фильтра |
24-0404-2293 |
|
|
Комплект уплотнений для соединительного модуля с верхним доступом |
24-0404-2648 |
|
|
Комплект уплотнений для переключающего клапана (исполнение ATEX) |
24-0404-2639 |
|
|
|
||
|
Опорные панели |
Сегмент основания |
24-0714-3483 |
|
Сегмент удлинителя |
24-0714-3484 |
|
|
Входной сегмент |
24-0714-3485 |
|
|
Сегмент для установки клапана (переключающий клапан необходимо заказывать отдельно) |
24-0714-3486 |
|
|
Сегмент для установки фильтра (клапан фильтра необходимо заказывать отдельно) |
24-0714-3487 |
|
|
Соединительный модуль с верхним доступом |
24-0714-3440 |
|
|
Заглушка для пустых позиций ограничителя расхода |
24-0711-2406 |
|
|
Входная заглушка G1/2 |
95-0012-0908 |
|
|
Медная шайба для входной заглушки G1/2 |
DIN7603-A21X26-CU |
|
|
Выходная заглушка G3/8 |
95-0038-0908 |
|
|
Медная шайба для выходной заглушки G3/8 |
DIN7603-A17X21-CU |
|
|
О-образное кольцо 12x2, для сегмента основания, удлинителя и фильтра, для модулей SMBM-X и SMBM-V |
WVN532-12X2 |
|
|
Обратный клапан, требуется 2 шт. только на сегменты основания и удлинителя с SMBM-V |
24-2104-2049 |
|
|
Монтажный инструмент для обратного клапана 24-2104-2049 |
2350-00000078 |
|
|
Заглушка R 1/8, требуется 1 шт. только на сегмент основания и удлинителя с SMBM-X |
2030-00000002 |
|
|
Соединительный винт для установки опорной панели (запчасть) |
44-1821-2588 |
|
|
Монтажный винт для установки опорной панели, входной сегмент (запчасть) |
DIN912-M6X40-8.8 |
|
|
Монтажный винт для установки опорной панели (запчасть) |
DIN912-M6X65-8.8 |
|
|
Монтажный винт для установки опорной панели, сегмента клапана и фильтра (запчасть) |
DIN912-M6X60-8.8 |
|
1)Информацию о вставных форсунках см. в разделе «Инжекторы»
2)Данный передатчик сигнала классифицирован как «простое электрооборудование» в соответствии со стандартом EN 50020:2002 и должен эксплуатироваться только в составе искробезопасных электрических цепей (см. руководство).Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Мы доставляем заказы во все города Республики Казахстан, Узбекистан, Кыргызстан и Азербайджан.
Варианты доставки заказа:
1. Доставка "День в день" (только для г. Шымкент)
Доставка осуществляется по будням с 10 до 18 часов только по г. Шымкент. Наши менеджеры свяжутся с вами для уточнения адреса доставки и удобного для Вас времени;
2. Самовывоз со склада
Склад находится по адресу: г. Шымкент Улица Рыскулова, 1075
Для проезда на территорию требуется заранее заказывать пропуск на машину по телефону: +7 777 346 22 75
Время работы склада: по будням с 9:00 до 18:00.
3. Доставка через транспортную компанию
Доставка осуществляется во все регионы Республики Казахстан, Узбекистан, Кыргызстан и Азербайджан. Отправка товара осуществляется после внесения 100% оплаты. Стоимость доставки рассчитывается исходя из веса посылки, удаленности места доставки и выбранного вида услуги.
Если Вы хотите использовать другие варианты доставки Вашего заказа, укажите это при оформлении заказа на сайте или по телефону.
