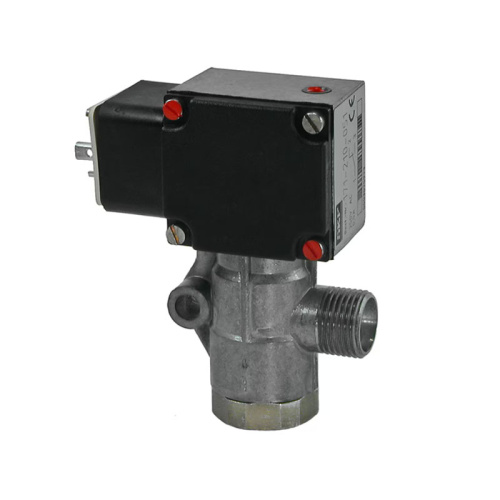

Устройство контроля расхода 171-210 представляет собой экономичное и эффективное решение для мониторинга циркуляционных систем смазывания маслом. Оно предназначено для контроля минимального расхода масла в малогабаритных системах и в ответственных точках смазывания, где обычно не устанавливаются индивидуальные устройства мониторинга. Принцип работы основан на измерении расхода масла и сигнализации при отклонении от заданных параметров.
Преимущества:
- Эффективный мониторинг минимального расхода масла: Обеспечивает надежный контроль за подачей масла, предотвращая повреждения оборудования из-за недостаточной смазки.
- Широкий диапазон расхода: Позволяет использовать устройство в различных системах с разными требованиями к расходу масла.
- Доступность устройств с пятью диапазонами и одинаковыми наружными размерами: Облегчает интеграцию в существующие системы и обеспечивает гибкость при выборе оптимального решения.
- Высокие рабочие температуры: Гарантируют надежную работу устройства в условиях повышенных температур.
Какие проблемы решает:
- Предотвращение повреждений оборудования из-за недостаточной смазки.
- Оптимизация расхода масла и снижение затрат на смазочные материалы.
- Повышение надежности и долговечности циркуляционных систем смазывания.
- Своевременное обнаружение проблем в системе смазки.
Примеры использования:
- Циркуляционные системы смазывания маслом в автомобильной промышленности.
- Системы смазки в оборудовании для формовки металла.
- Станки и металлообрабатывающее оборудование.
- Тяжёлая промышленность.
Как начать использовать:
- Определите требования к расходу масла в вашей системе.
- Выберите устройство 171-210 с подходящим диапазоном расхода.
- Установите устройство в соответствии с инструкцией производителя.
- Подключите устройство к системе мониторинга или сигнализации.
- Настройте параметры мониторинга в соответствии с требованиями вашей системы.
Устройство контроля расхода 171-210 является надежным и экономичным решением для мониторинга циркуляционных систем смазывания маслом. Оно позволяет предотвратить повреждения оборудования, оптимизировать расход масла и повысить надежность системы.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазывания. Мы поможем вам выбрать и установить устройство контроля расхода 171-210, а также предоставим квалифицированную техническую поддержку.
|
Технические характеристики |
||
|
Принцип работы |
переключатель расхода |
|
|
Смазочный материал |
минеральные масла |
|
|
|
|
|
|
Расход |
0,05–14 л/мин |
0,013–3,70 галлона/мин |
|
|
|
|
|
Рабочая температура |
от +5 до +80 °C |
от +41 до +176 °F |
|
Рабочее давление 1) |
4–25 бар |
58–363 фунта/дюйм² |
|
Электрическое соединение |
переключение 250 В перем. тока / 0,5 A |
|
|
Входное соединение |
M10×1, M18×1,5 (в зависимости от модели) |
|
|
Выходное соединение |
M18×1,5 |
|
|
Материал корпуса |
литой цинк, полиамид |
|
|
Материал уплотнений |
бутадиенакрилонитрильный каучук (фторкаучук по запросу) |
|
|
Класс защиты |
IP 65 |
|
|
Размеры |
мин. 90×47×34 мм |
мин. 3,54×1,85×1,33 дюйма |
|
Положение монтажа |
любое |
|
1)Если средства контроля расхода оснащены ограничителями дозирования, давление в трубопроводе подачи должно быть не менее 6 бар
|
Средство контроля расхода |
||
|
Номер детали |
Расход |
|
|
|
л/мин |
галлоны/мин |
|
171-210-051 |
0,05–0,1 |
0,01–0,03 |
|
171-210-052 |
0,1–0,2 |
0,03–0,05 |
|
171-210-053 |
0,2–0,5 |
0,05–0,13 |
|
171-210-054 |
0,5–0,8 |
0,13–0,21 |
|
171-210-055 |
0,8–1,8 |
0,21–0,48 |
|
Средство контроля расхода |
||
|
Номер детали |
Расход |
|
|
|
л/мин |
галлоны/мин |
|
171-210-061 |
1,6–2,5 |
0,42–0,67 |
|
171-210-062 |
2,3–4,0 |
0,61–1,06 |
|
171-210-063 |
3,6–6,0 |
0,95–1,59 |
|
171-210-064 |
5,5–10,0 |
1,45–2,64 |
|
171-210-065 |
8,0–14,0 |
2,11–3,70 |
|
Выходные фитинги |
|||||
|
Входное соединение |
Трубопровод, ∅ [мм] |
Прижимная гайка |
Разрезное кольцо |
Переходник |
Шайба |
|
M10×1 |
6 |
406-302 |
406-301 |
GD60.02 |
504-019 |
|
M10×1 |
8 |
408-302 |
408-301 |
GD80.02 |
- |
|
M10×1 |
10 |
410-302 |
410-301 |
GD100.02 |
- |
|
M18×1,5 |
12 |
460-212-001 (функциональная гайка) |
|||
|
Выходные фитинги |
||
|
Выходное соединение |
Трубопровод, ∅ [мм] |
Переходник |
|
M18×1,5 |
6 |
473-806-391 |
|
M18×1,5 |
6 |
473-808-392 |
|
M18×1,5 |
6 |
473-810-391 |
