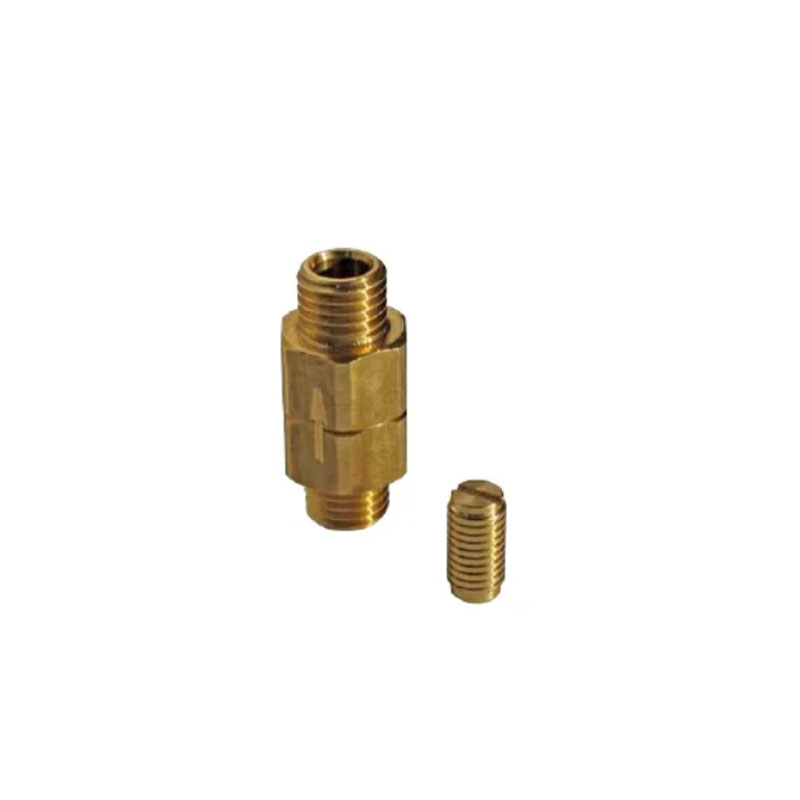

Ввинчиваемые ограничители VD — это ключевые компоненты систем смазки, предназначенные для точной подачи небольших объемов масла к точкам смазки. Они обеспечивают контролируемый поток смазочного материала, что критически важно для эффективной работы оборудования и продления его срока службы.
Принцип работы ограничителя VD основан на регулировании расхода масла через узкий канал. Расход зависит от давления и вязкости масла, что позволяет точно настраивать подачу смазки в соответствии с потребностями конкретного оборудования.
Преимущества ввинчиваемых ограничителей VD:
- Простота планирования и низкое регулирование тарифов: Ограничители VD позволяют легко проектировать и настраивать системы смазки, минимизируя затраты на обслуживание.
- Точный контроль расхода: Расход масла зависит от давления и вязкости, что обеспечивает высокую точность дозирования.
- Защита от утечек: Модели VD3 и VD4 оснащены обратным клапаном, предотвращающим утечки масла и обеспечивающим надежную работу системы.
- Универсальность установки: Ограничители VD1 и VD4 могут устанавливаться на коллекторы и комбинироваться, а VD2 и VD3 — ввинчиваться непосредственно в порты точек смазки.
- Экономичность: Это недорогие устройства, которые, тем не менее, обеспечивают высокую эффективность смазки.
Какие проблемы решает ввинчиваемый ограничитель VD:
- Обеспечивает точную дозировку смазки, предотвращая избыточное или недостаточное смазывание.
- Устраняет утечки масла, снижая расход смазочных материалов и загрязнение окружающей среды.
- Повышает надежность оборудования, предотвращая преждевременный износ и поломки.
- Оптимизирует работу систем смазки, снижая затраты на обслуживание и ремонт.
Примеры использования:
Ввинчиваемые ограничители VD находят широкое применение в различных отраслях промышленности:
- Станкостроение: для смазки шпинделей, направляющих и других узлов станков.
- Металлургия: для смазки подшипников, редукторов и других механизмов металлургического оборудования.
- Автоматизация: для смазки роботов, конвейеров и других автоматизированных систем.
- Автомобильная промышленность: для смазки различных узлов и агрегатов автомобилей.
- Тяжелая промышленность: горнодобывающая отрасль, и другие.
Как начать использовать:
Для начала использования ввинчиваемых ограничителей VD необходимо:
- Определить потребности в смазке для вашего оборудования.
- Выбрать подходящую модель ограничителя VD в зависимости от требуемого расхода и условий эксплуатации.
- Установить ограничитель в соответствии с инструкциями производителя.
- Настроить расход масла, используя регулировочные винты.
- Регулярно проверять работу системы смазки и проводить техническое обслуживание.
Ввинчиваемые ограничители VD — это надежные и эффективные компоненты систем смазки, которые обеспечивают точную подачу масла и продлевают срок службы оборудования. Их универсальность и простота использования делают их незаменимыми во многих отраслях промышленности.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазки. Мы поможем вам выбрать и установить ввинчиваемые ограничители VD, обеспечив надежную и эффективную работу вашего оборудования.
|
Технические характеристики |
|
|
Принцип работы |
ввинчивающийся ограничитель |
|
Розетки |
1 |
|
Смазка |
минеральные масла и масла ПАО; вязкость 10–1 000 мм2/с |
|
Расход |
0,001–0,23 л/мин 0,002–0,49 балл/мин |
|
Рабочая температура |
от 0 до +60 °C; от +32 до 140 °F |
|
Рабочее давление |
10 бар; 145 фунтов/кв. дюйм |
|
Фильтр |
< 10 μm |
|
Материал |
сталь, латунь |
|
Подключения к основным линиям: |
|
|
VD 1 |
М10×1 |
|
VD 2 |
M10×1 для трубки ∅6 мм |
|
VD 3 |
Фитинг DIN 3862 для трубы ∅4 мм |
|
VD 4 |
М8×1 |
|
Подключения к розеткам: |
|
|
VD 1 |
M8×1 для трубки ∅ 4 мм |
|
VD 2 |
M10×1 (прямой монтаж в точку смазки) |
|
VD 3 |
Метчик M10×1 (прямой монтаж в точку смазки) |
|
VD 4 |
Фитинг DIN 3862 для трубы ∅4 мм М8 или М10 |
|
Длина: |
|
|
VD 1 |
30 мм; 1.18 дюйм |
|
VD 2 |
32 мм; 1.26 дюйм |
|
VD 3 |
32 мм; 1.26 дюйм |
|
VD 4 |
34 мм; 1.34 дюйм |
|
Монтажное положение |
любое |
|
Номер заказа |
Трубка |
Расход 1) в 2 бар |
в 4 бар |
в 6 бар |
Описание 2) |
Код |
|||
|
|
∅ мм |
мл/мин |
Птс/ мин |
мл/ мин |
Птс/ мин |
мл/ мин |
Птс/ мин |
||
|
VD1-102 |
4 |
1 |
0.0021 |
2,8 |
0.0059 |
4 |
0.0085 |
М10×1 для монтажа коллектора, шайба 504-019 |
2 |
|
VD1-103 |
4 |
2,8 |
0.0059 |
5,5 |
0.0116 |
8 |
0.0169 |
М10×1 для монтажа коллектора, шайба 504-019 |
3 |
|
VD1-104 |
4 |
5 |
0.0106 |
10 |
0.0211 |
15 |
0.0317 |
М10×1 для монтажа коллектора, шайба 504-019 |
4 |
|
VD1-105 |
4 |
7,5 |
0.0158 |
15 |
0.0317 |
23 |
0.0486 |
М10×1 для монтажа коллектора, шайба 504-019 |
5 |
|
VD1-106 |
4 |
15 |
0.0317 |
28 |
0.0592 |
40 |
0.0845 |
М10×1 для монтажа коллектора, шайба 504-019 |
6 |
|
VD1-107 |
4 |
35 |
0.0739 |
68 |
0.1437 |
100 |
0.2113 |
М10×1 для монтажа коллектора, шайба 504-019 |
7 |
|
VD1-108 |
4 |
58 |
0.1226 |
112 |
0.2367 |
170 |
0.3592 |
М10×1 для монтажа коллектора, шайба 504-019 |
8 |
|
VD1-109 |
4 |
77 |
0.1627 |
155 |
0.3276 |
230 |
0.4860 |
М10×1 для монтажа коллектора, шайба 504-019 |
9 |
|
VD2-102 |
6 |
1 |
0.0021 |
2,8 |
0.0059 |
4 |
0.0085 |
M10×1 для монтажа непосредственно в точку смазки |
2 |
|
VD2-103 |
6 |
2,8 |
0.0059 |
5,5 |
0.0116 |
8 |
0.0169 |
M10×1 для монтажа непосредственно в точку смазки |
3 |
|
VD2-104 |
6 |
5 |
0.0105 |
10 |
0.0211 |
15 |
0.0317 |
M10×1 для монтажа непосредственно в точку смазки |
4 |
|
VD2-105 |
6 |
7,5 |
0.0159 |
15 |
0.0317 |
23 |
0.0486 |
M10×1 для монтажа непосредственно в точку смазки |
5 |
|
VD2-109 |
6 |
77 |
0.1627 |
155 |
0.3276 |
230 |
0.4860 |
M10×1 для монтажа непосредственно в точку смазки |
9 |
|
VD3-099 |
4 |
0,15 |
0.0003 |
0,28 |
0.0006 |
0,4 |
0.0008 |
M10×1 для монтажа непосредственно в точку смазки |
00 |
|
VD3-100 |
4 |
0,3 |
0.0006 |
0,68 |
0.0014 |
1 |
0.0021 |
M10×1 для монтажа непосредственно в точку смазки |
0 |
|
VD3-101 |
4 |
0,5 |
0.0011 |
1 |
0.0021 |
1,5 |
0.0032 |
M10×1 для монтажа непосредственно в точку смазки |
1 |
|
VD3-102 |
4 |
1 |
0.0021 |
2 |
0.0042 |
3 |
0.0063 |
M10×1 для монтажа непосредственно в точку смазки |
2 |
|
VD4-099 |
4 |
0,15 |
0.0003 |
0,28 |
0.0006 |
0,4 |
0.0008 |
M8×1 для монтажа на коллекторе, шайба DIN 7603-A8x11,5-CU |
00 |
|
VD4-100 |
4 |
0,3 |
0.0006 |
0,68 |
0.0014 |
1 |
0.0021 |
M8×1 для монтажа на коллекторе, шайба DIN 7603-A8x11,5-CU |
0 |
1) Показанные скорости потока действительны для рабочей вязкости 140 мм2/с. Расход изменяется одновременно с изменением давления в системе или вязкости смазочного материала. Более подробная информация по запросу.
2) Шайба в комплект не входит, но может быть заказана отдельно
|
Пример заказа |
||
|
Обозначение |
Номер детали |
Описание |
|
|
VL-02FAM3
|
· Серия продуктов VL · 2 порта · Обычный профиль из алюминия · M8×1 внутренняя резьба с цековкой для плоской шайбы · Соединение M10×1 с цековкой для трубного соединения без пайки согласно DIN 3862 |
