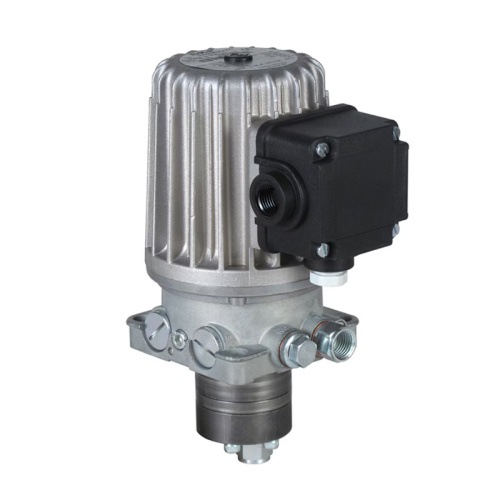

Одноконтурные шестерённые насосные агрегаты серий M и MF представляют собой компактные и эффективные решения для циркуляционных систем смазывания маслом в малогабаритных установках. Они предназначены для работы с маслами вязкостью до 2000 мм²/с и обеспечивают подачу масла под давлением до 65 бар. Вертикальная установка насоса на резервуаре позволяет экономить пространство и упрощает монтаж.
Принцип работы шестерённого насоса основан на вращении двух шестерён, которые захватывают масло и перемещают его от всасывающей стороны к нагнетательной. В моделях MF предусмотрены встроенные предохранительный и выпускной клапаны. Выпускной клапан автоматически открывается при попадании воздуха в систему, а предохранительный клапан сбрасывает избыточное давление, направляя масло во внутренний возвратный контур.
Преимущества
- Надежность и долговечность: Агрегаты M и MF рассчитаны на круглосуточную работу в сложных условиях.
- Компактность: Вертикальная установка и интегрированные клапаны позволяют экономить место.
- Широкий диапазон вязкости: Насосы могут работать с маслами различной вязкости, что делает их универсальными.
- Экономичность: Эффективная конструкция и низкое энергопотребление снижают эксплуатационные расходы.
- Низкий уровень шума: Обеспечивает комфортные условия работы.
- Встроенные клапаны: Модели MF оснащены встроенными предохранительным и выпускным клапанами для защиты системы.
Какие проблемы решает
- Обеспечивают стабильную подачу масла в условиях высоких нагрузок и давлений.
- Защищают систему от избыточного давления и попадания воздуха.
- Подходят для смазывания труднодоступных узлов и механизмов.
- Минимизируют износ оборудования и продлевают срок его службы.
- Устраняют риск возникновения аварийных ситуаций, связанных с недостаточным смазыванием.
Примеры использования
- Станки (металлообрабатывающие, деревообрабатывающие)
- Автомобильная промышленность (роботизированные линии, прессы)
- Автоматизация процессов (конвейеры, манипуляторы)
- Текстильные машины (вязальные, ткацкие)
- Оборудование для формовки металла и пластмассы (прессы, литьевые машины)
- Полиграфическое оборудование (печатные машины, фальцевальные аппараты)
Как начать использовать
- Определите требования вашей системы смазывания (давление, вязкость масла, расход).
- Выберите подходящую модель насосного агрегата (M или MF) в зависимости от ваших потребностей.
- Обратитесь к специалистам компании Lubrication Systems для консультации и подбора оптимального решения.
- Произведите монтаж и подключение агрегата в соответствии с инструкцией.
- Запустите систему и убедитесь в ее корректной работе.
Одноконтурные шестерённые насосные агрегаты M и MF – это надежные и эффективные решения для малогабаритных циркуляционных систем смазывания маслом. Их компактность, универсальность и высокая производительность делают их идеальным выбором для широкого спектра промышленных применений.
Обращайтесь к специалистам компании Lubrication Systems для получения профессиональной консультации и подбора оптимального насосного агрегата для вашей системы смазывания. Мы поможем вам обеспечить надежную и эффективную работу вашего оборудования.
|
Технические характеристики |
||
|
Принцип работы |
шестерённый насосный агрегат с электроприводом, один контур |
|
|
Смазочный материал |
синтетические масла |
|
|
Рабочая вязкость |
5–2000 мм2/с |
|
|
Расход |
0,12–0,5 л/мин |
0,25–1,06 пинты/мин |
|
Количество выходов для смазочного материала |
1 |
|
|
Температура окружающей среды |
от +10 до +40 °C |
от +50 до +104 °F |
|
Температура масла |
от +10 до +65 °C |
от +50 до +149 °F |
|
Рабочее обратное давление |
макс. 65 бар |
940 фунтов/дюйм² |
|
Высота всасывания |
500 мм |
19,68 дюйма |
|
Частота вращения привода |
2600–2700 мин-1 |
|
|
Электродвигатель1) |
3-фазный электродвигатель |
|
|
Напряжение |
220–240 / 380–420 В перем. тока, 50 Гц |
|
|
Номинальная мощность |
0,075–0,18 кВт |
|
|
Напорное соединение |
M 14 × 1,5 для ∅ 8 мм |
|
|
Материал уплотнения |
NBR, FPM |
|
|
Резервуар |
2,7; 6; 15; 50 литров |
5,7; 12,7, 31,7; 105 пинт |
|
Материал резервуара |
пластик, металл |
|
|
Класс защиты |
IP 54 |
|
|
Размеры |
мин. 131 × 88 × 209 мм |
мин. 5,16 × 3,54 × 8,23 дюйма |
|
Положение монтажа |
горизонтальное 2) или вертикальное |
|
|
Сертификаты (в зависимости от модели) |
CE, UL, CSA |
|
1)Электродвигатели других конструкций доступны по запросу
2)С уплотнением специальной конструкции
|
Информация для заказа |
||||||||
|
Номер детали |
Вязкость |
Расход1) |
Рабочее обратное давление |
Частота вращения привода |
Номинальная мощность |
Резьба отверстия всасывания |
||
|
|
мм2/с |
л/мин |
пинты/мин |
бар |
фунты/дюйм² |
мин-1 |
кВт |
мм |
|
|
||||||||
|
M1-2000+299 |
20–2000 |
0,12 |
0,25 |
28 |
406 |
2700 |
0 075 |
M14×1,5 |
|
|
||||||||
|
M2-2004+299 |
20–2000 |
0,2 |
0,423 |
12 |
174 |
2700 |
0,075 |
M14×1,5 |
|
M2-2000+299 |
20–2000 |
0,2 |
0,423 |
28 |
406 |
2700 |
0,075 |
M14×1,5 |
|
M2-S14+299 |
20–1000 |
0,2 |
0,423 |
65 |
940 |
2700 |
0,075 |
M14×1,5 |
|
M2-2127+299 |
20–2000 |
0,2 |
0,423 |
70 |
1015 |
2700 |
0,075 |
M14×1,5 |
|
|
||||||||
|
M5-2000+299 |
20–1000 |
0,5 |
1,06 |
28 |
406 |
2700 |
0,075 |
M14×1,5 |
|
M5-2024+299 |
20–2000 |
0,5 |
1,06 |
25 |
362 |
2700 |
0,075 |
M14×1,5 |
|
M5-2013+299 |
5–500 |
0,5 |
1,06 |
16 |
230 |
2700 |
0,075 |
M14×1,5 |
|
M5-S12+299 |
35–500 |
0,5 |
1,06 |
60 |
870 |
2700 |
0,120 |
M14×1,5 |
|
|
||||||||
|
M10-2002+299 |
10–500 |
1,0 |
2,12 |
15 |
217 |
2700 |
0,075 |
M16×1,5 |
|
Насосы MF для фланцевой установки на резервуар |
||||||||
|
Номер детали |
Вязкость |
Расход1) |
Рабочее обратное давление |
Частота вращения привода |
Номинальная мощность |
Резьбовое соединение канала всасывания |
||
|
|
мм2/с |
л/мин |
пинты/мин |
бар |
фунты/дюйм² |
мин-1 |
кВт |
мм |
|
|
||||||||
|
MF1-2000+299 |
20–2000 |
0,12 |
0,25 |
28 |
406 |
2700 |
0,075 |
M14×1,5 |
|
MF1-2006+299 |
20–2000 |
0,12 |
0,25 |
6 |
87 |
2700 |
0,075 |
M14×1,5 |
|
|
||||||||
|
MF2-2000+299 |
20–2000 |
0,2 |
0,423 |
28 |
406 |
2700 |
0,075 |
M14×1,5 |
|
MF2-S12+299 |
20–1000 |
0,2 |
0,423 |
65 |
940 |
2800 |
0,120 |
M14×1,5 |
|
MF2-2127+299 |
140–1000 |
0,2 |
0,423 |
60 |
870 |
2700 |
0,075 |
M14×1,5 |
|
|
||||||||
|
MF5-2000+299 |
20–1000 |
0,5 |
1,06 |
28 |
406 |
2700 |
0,075 |
M14×1,5 |
|
MF5-2014+299 |
5–500 |
0,5 |
1,06 |
12 |
174 |
2700 |
0,075 |
M14×1,5 |
|
MF5-S12+299 |
140–1000 |
0,5 |
1,06 |
60 |
870 |
2800 |
0,075 |
M14×1,5 |
|
|
||||||||
|
Насосные агрегаты MF с резервуаром |
|||||
|
Номер детали |
Расход |
Ёмкость резервуара |
Описание |
||
|
|
л/мин |
пинты/мин |
л |
пинты |
|
|
|
|||||
|
MF1-BW3-S20+1FV |
0,12 |
0,25 |
2,7 |
5,7 |
металлический резервуар, настенный монтаж, предупреждение о достижении мин. уровня заполнения |
|
MF1-KW3-S15+1FX |
0,12 |
0,25 |
2,7 |
5,7 |
пластиковый резервуар, настенный монтаж, предупреждение о достижении мин. уровня заполнения, с манометром |
|
|
|||||
|
MF2-BW7+299 |
0,20 |
0,42 |
6 |
12,7 |
металлический резервуар, настенный монтаж, предупреждение о достижении мин. уровня заполнения |
|
MF2-KW6-S8+299 |
0,20 |
0,42 |
6 |
12,7 |
пластиковый резервуар, настенный монтаж, напорный фильтр |
|
|
|||||
|
MF5-BW7+140 |
0,50 |
1,0 |
6 |
12,7 |
металлический резервуар, настенный монтаж, предупреждение о достижении мин. уровня заполнения |
|
MF5-KW6+299 |
0,50 |
1,0 |
6 |
12,7 |
пластиковый резервуар, напольная конструкция, предупреждение о минимальном уровне заполнения |
|
|
|||||
|
MF5-BW16-S223+299 |
0,50 |
1,0 |
15 |
31,7 |
металлический резервуар, напольная конструкция, предупреждение о достижении мин. и макс. уровня заполнения |
|
|
|||||
|
MF5-BW51-S22+29G |
0,50 |
1,0 |
50 |
105 |
металлический резервуар, напольная конструкция, предупреждение о достижении мин. и макс. уровня заполнения, напорный фильтр, манометр |
1)При рабочей вязкости 140 мм2/с и обратном давлении 5 бар
