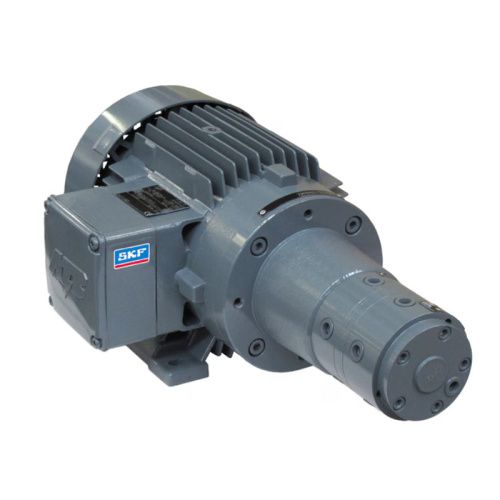

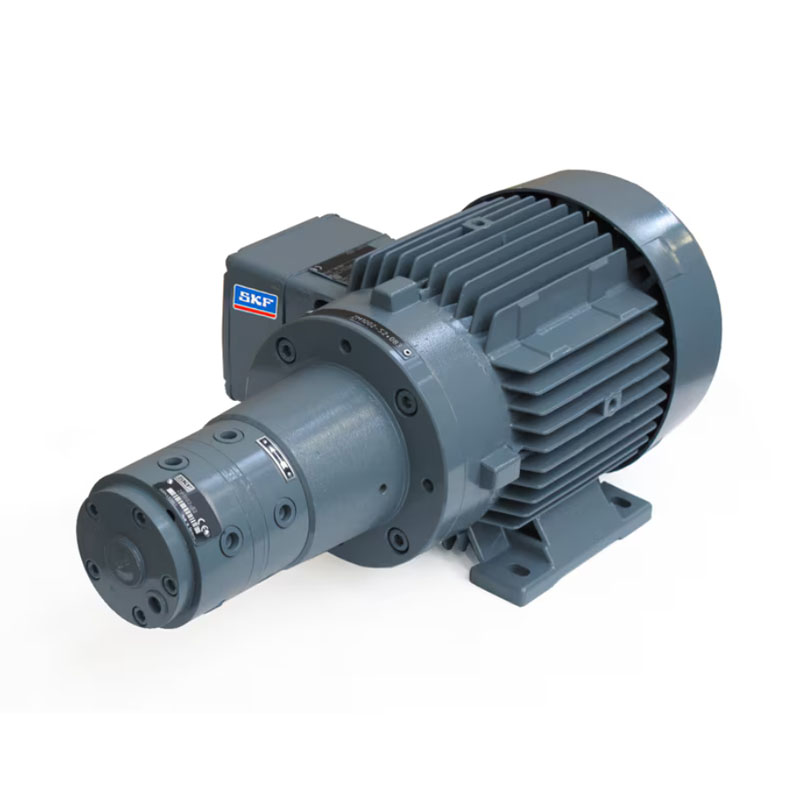

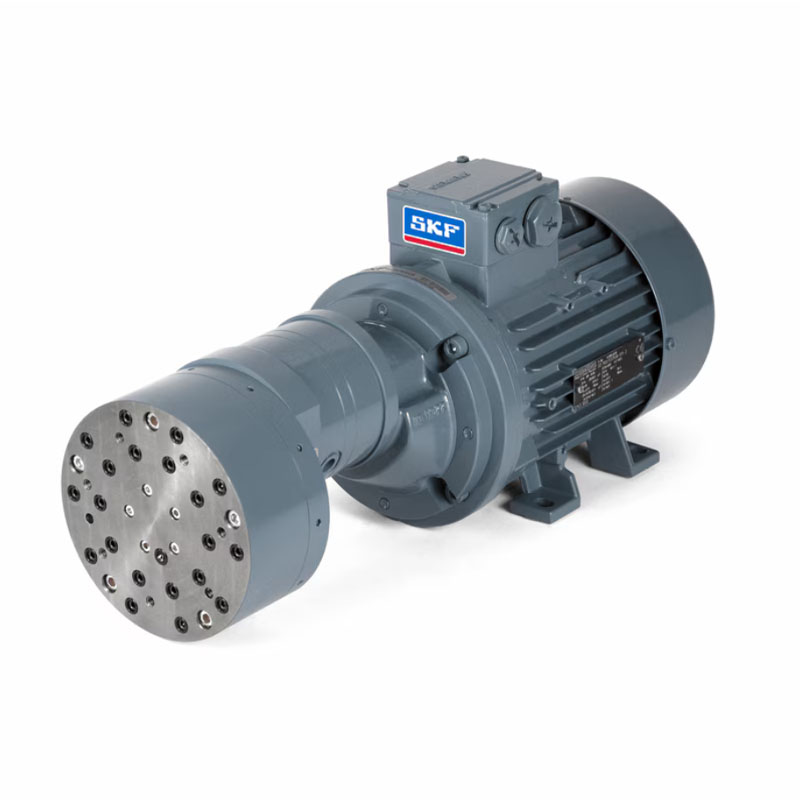

Шестерённый насос ZM с электрическим приводом – это высокоэффективное устройство, предназначенное для использования в циркуляционных системах смазывания маслом. Эти насосы отличаются своей надежностью, простотой конструкции и способностью работать с широким диапазоном вязкости масел.
Принцип работы шестерённого насоса ZM основан на вращении двух шестерён, которые создают разрежение на входе и нагнетание на выходе. Масло, попадая в пространство между зубьями шестерён, перемещается и выталкивается в нагнетательный трубопровод. Благодаря этому обеспечивается непрерывная и равномерная подача смазочного материала к точкам смазывания.
Преимущества шестерённого насоса ZM
- Высокий диапазон вязкости: Насосы ZM способны работать с маслами различной вязкости, что делает их универсальными для различных применений.
- Гибкость: Благодаря возможности подключения до 20 контуров на насос, система смазывания может быть адаптирована под различные потребности.
- Подходит для гидростатической работы: Насосы ZM обеспечивают стабильное давление, что важно для гидростатических систем.
- Простое проектирование системы: Конструкция насоса позволяет легко интегрировать его в существующие системы смазывания.
- Компактность конструкции: Насосы ZM имеют компактные размеры, что облегчает их установку в ограниченном пространстве.
Какие проблемы решает шестерённый насос ZM
- Обеспечивает надежную и равномерную подачу смазочного материала, предотвращая износ оборудования.
- Позволяет оптимизировать систему смазывания, сокращая расходы на обслуживание и ремонт.
- Минимизирует риск возникновения аварийных ситуаций, связанных с недостаточной смазкой.
Примеры использования
- Станки: Смазывание шпинделей, направляющих и других узлов станков.
- Общее машиностроение: Смазывание редукторов, подшипников и других механизмов.
- Оборудование для формовки металла и пластмассы: Смазывание гидравлических систем, прессов и других машин.
Как начать использовать
Для начала использования шестерённого насоса ZM необходимо:
- Определить требования к системе смазывания (вязкость масла, количество контуров, требуемое давление).
- Выбрать подходящую модель насоса ZM.
- Установить насос в соответствии с инструкцией производителя.
- Подключить насос к системе смазывания и электросети.
- Проверить работу насоса и отрегулировать параметры смазывания при необходимости.
Шестерённый насос ZM с электрическим приводом – это надежное и эффективное решение для циркуляционных систем смазывания маслом. Благодаря своим преимуществам и широкому спектру применений, эти насосы помогут оптимизировать работу вашего оборудования и продлить его срок службы.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазывания. Мы поможем вам выбрать подходящий насос ZM и обеспечим его правильную установку и обслуживание.
|
Технические характеристики |
||
|
Принцип работы |
Самовсасывающий шестерённый насос с электрическим приводом |
|
|
Смазочный материал |
минеральные и синтетические масла |
|
|
Рабочая вязкость |
в зависимости от модели, 20–1000 мм2/с |
|
|
Расход |
в зависимости от модели: |
|
|
Рабочая температура |
от +10 до +40 °C |
от +50 до +104 °F |
|
Выходы |
2–20 |
|
|
Рабочее противодавление |
макс. 20 бар |
макс. 290 фунтов/дюйм² |
|
Высота всасывания |
макс. 500 мм |
макс. 19,7 дюйма |
|
Частота вращения привода |
670–1400 мин.−1 |
|
|
Двигатель1) |
трёхфазный электродвигатель |
|
|
Напряжение |
220–240/380–420 В перем. тока при 50 Гц |
|
|
Номинальная мощность |
0,18–0,37 кВт |
|
|
Напорное соединение |
G1/8 или M10×1 |
|
|
Соединение всасывания |
G1/2 или M14×1,5 |
|
|
Класс защиты |
IP 54 |
|
|
Размеры |
мин. 325 × 152 × 125 мм |
мин. 12,79 × 5,98 × 4,92 дюйма |
|
Положение монтажа |
горизонтальное или фланцевая установка на резервуар2) |
|
1)Электродвигатели других конструкций доступны по запросу.
2)Только фланцевая конструкция с отдельным уплотнением
|
Информация для заказа многоконтурного насоса ZM, самовсасывающий насос 1) |
||||||
|
Номер детали |
Контуры 4) |
Расход 6) |
Обратное давление |
Частота вращения привода |
Рабочая вязкость |
|
|
|
(выходы) |
Va |
Vb |
|
||
|
|
|
л/мин |
л/мин |
бар |
мин.−1 |
мм2/с |
|
|
||||||
|
ZM212-21+1FV 2) |
2 |
1 × 0,12 |
1 × 0,12 |
12 |
1300 |
20-2000 |
|
ZM212-31+1FV 3) |
2 |
1 × 0,12 |
1 × 0,12 |
12 |
1300 |
20-2000 |
|
|
||||||
|
ZM502+1FV 2) |
5 |
5 × 0,2 |
- |
20 |
670 |
20-2000 |
|
ZM502-3+1FV 3) |
5 |
5 × 0,2 |
- |
20 |
670 |
20-2000 |
|
|
||||||
|
ZM505+1FV 2) |
5 |
5 × 0,45 |
- |
10 |
670 |
20-500 |
|
ZM505-3+1FV 3) |
5 |
5 × 0,45 |
- |
10 |
670 |
20-500 |
|
|
||||||
|
ZM1002+1FV 2) |
10 |
5 × 0,2 |
5 × 0,2 |
20 |
690 |
20-1000 |
|
ZM1002-3+1FV 3) |
10 |
5 × 0,2 |
5 × 0,2 |
20 |
690 |
20-1000 |
|
|
||||||
|
ZM1005+1FV 2) |
10 |
5 × 0,45 |
5 × 0,45 |
10 |
690 |
20-250 |
|
ZM1005-3+1FV 3) |
10 |
5 × 0,45 |
5 × 0,45 |
10 |
690 |
20-250 |
|
|
||||||
|
ZM1025+1FV 2) |
10 |
5 × 0,2 |
5 × 0,45 |
15 |
690 |
20-500 |
|
ZM1025-3+1FV 3) |
10 |
5 × 0,2 |
5 × 0,45 |
15 |
690 |
20-500 |
|
Информация для заказа многоконтурного насоса ZM, для работы с отдельным заправочным насосом 1) |
||||||
|
Номер детали |
Контуры 4) |
Расход 6) |
Вход насоса 5) |
Частота вращения привода |
Рабочая вязкость |
|
|
|
(выходы) |
Va |
Vb |
|
||
|
|
|
л/мин |
л/мин |
бар |
мин.−1 |
мм2/с |
|
|
||||||
|
ZM402-2-S2+1FV 2) |
4 |
4 × 0,2 |
- |
50 |
690 |
20–500 |
|
ZM405-2-S2+1FV 2) |
4 |
4 × 0,45 |
- |
50 |
690 |
20–500 |
|
|
||||||
|
ZM502-S2+1FV 2) |
5 |
4 × 0,2 |
- |
30 |
690 |
20–500 |
|
ZM505-S2+1FV 2) |
5 |
4 × 0,45 |
- |
30 |
690 |
20–500 |
|
|
||||||
|
ZM802-2-S2+1FV 2) |
8 |
4 × 0,2 |
4 × 0,2 |
50 |
690 |
20–500 |
|
ZM805-2-S2+1FV 2) |
8 |
4 × 0,45 |
4 × 0,45 |
50 |
690 |
20–500 |
|
|
||||||
|
ZM1002-S2+1FV 2) |
10 |
5 × 0,2 |
5 × 0,2 |
30 |
690 |
20–500 |
|
ZM1005-S2+1FV 2) |
10 |
5 × 0,45 |
5 × 0,45 |
30 |
690 |
20–500 |
|
|
||||||
|
ZM2101-1+1FV 2) |
20 |
20 × 0,015 |
- |
30 |
1400 |
20–1000 |
|
ZM2102-1+1FV 2) |
20 |
20 × 0,03 |
- |
30 |
1400 |
20–1000 |
|
ZM2103-1+1FV 2) |
20 |
20 × 0,05 |
- |
30 |
1400 |
20–1000 |
|
ZM2104-1+1FV 2) |
20 |
20 × 0,1 |
- |
30 |
1400 |
20–1000 |
|
Информация для заказа насоса ZM со встроенным заправочным насосом и регулируемым клапаном ограничения давления 1) |
||||||
|
Номер детали |
Контуры 4) |
Расход 6) |
Вход насоса |
Вход насоса |
Частота вращения привода |
|
|
|
(выходы) |
|
|
P1 |
P2 |
|
|
|
|
л/мин |
пинты/мин |
бар |
бар |
мин.−1 |
|
|
||||||
|
ZM1035+1FV 2) |
10 |
10 × 0,45 |
10 × 0,951 |
16 |
20 |
1400 |
|
|
||||||
|
ZM2201+1FV 2) |
20 |
20 × 0,025 |
20 × 0,052 |
18 |
20 |
680 |
|
ZM2202+1FV 2) |
20 |
20 × 0,035 |
20 × 0,074 |
18 |
20 |
915 |
|
ZM2103+1FV 2) |
20 |
20 × 0,05 |
20 × 0,105 |
18 |
20 |
1360 |
1)Рекомендуется фильтрация между многоконтурным насосом и заправочным насосом. В соответствии с ISO 4406 20/17/14, код NAS (1638) класс 8, SAW AS 4059 класс 8
2)Напольная конструкция насосов для установки отдельно от резервуара
3)Насосы для фланцевого монтажа со специальной конструкцией уплотнения
4)Через неиспользуемые выходы насос смазочный материал должен возвращаться в резервуар, эти отверстия запрещается закрывать заглушками.
5)Давление на выходе P2 соответствует P1 ±5 бар; (72,5 фунта/дюйм²)
6)Действительно для рабочей вязкости 140 мм2/мин и частоты вращения привода 1400 мин−1
