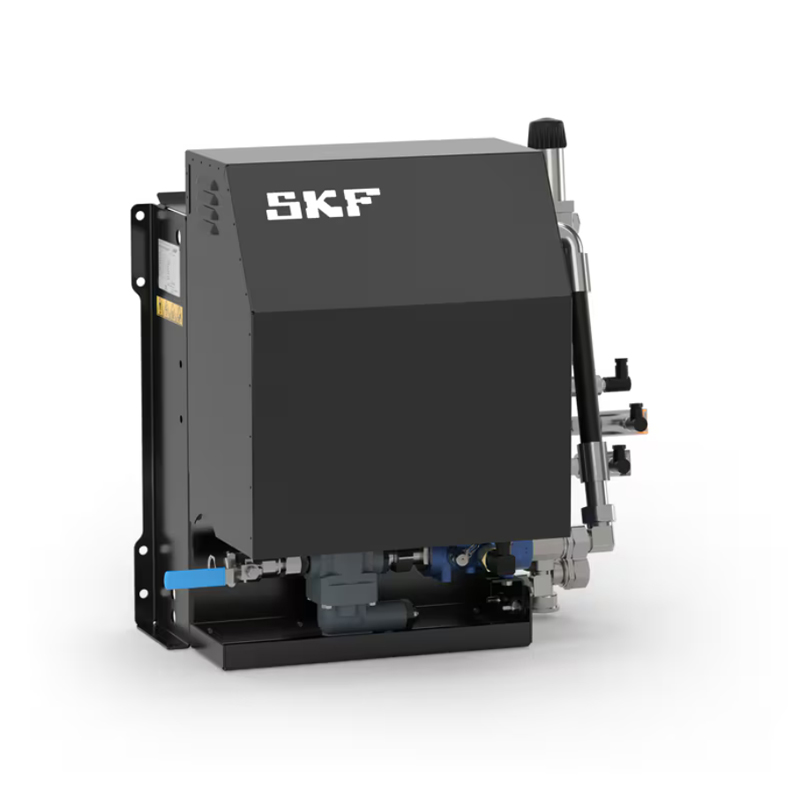

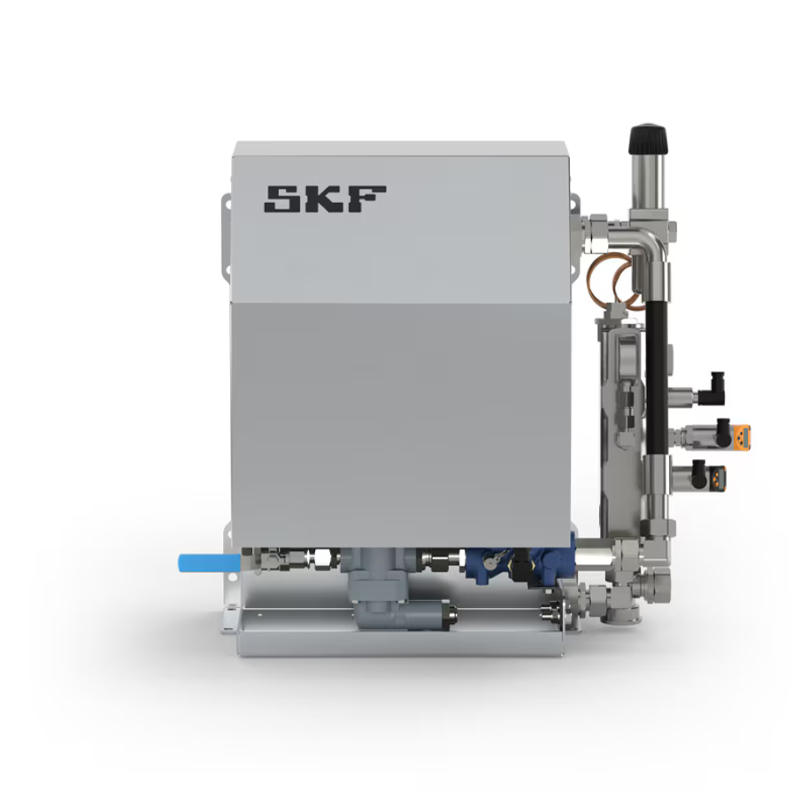

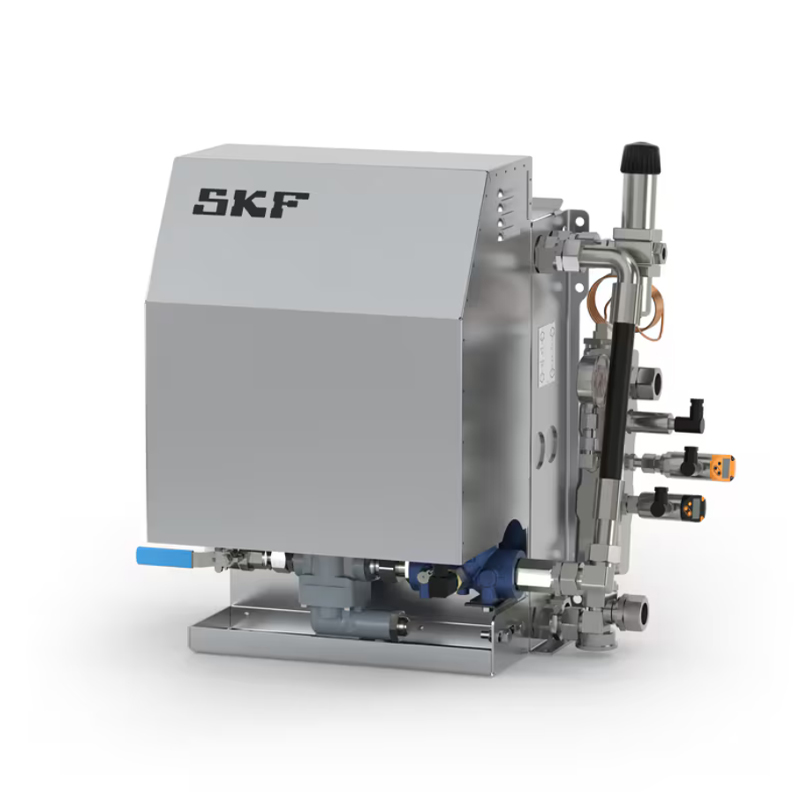

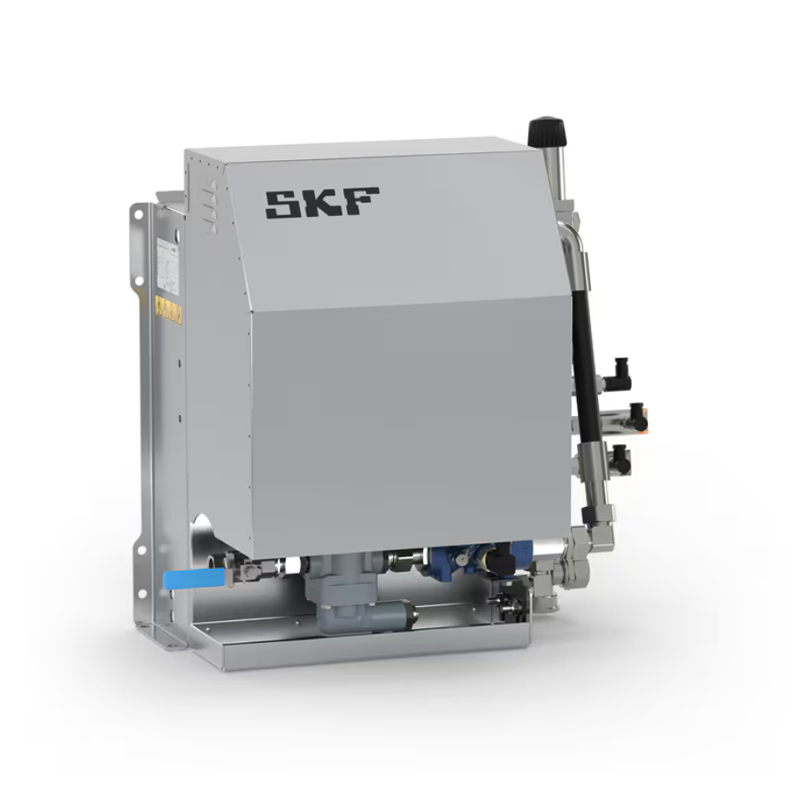

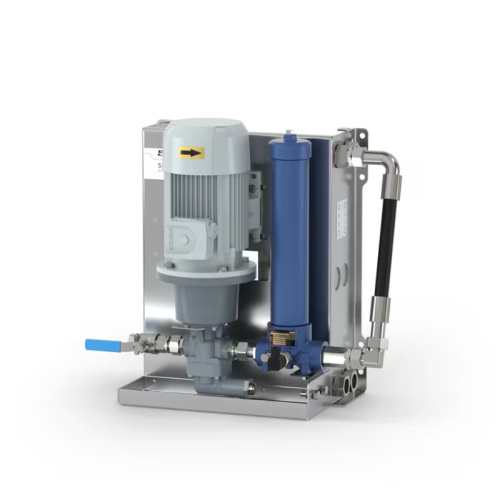

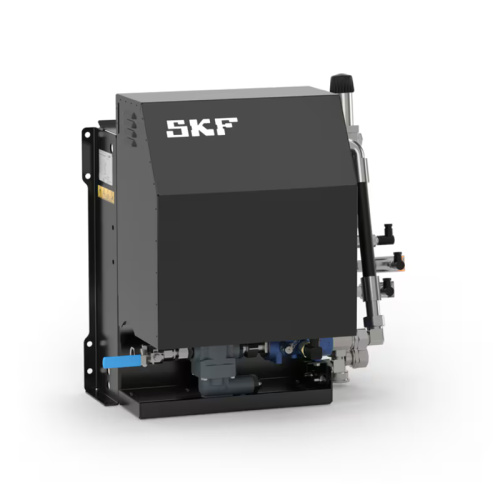

Модуль кондиционирования масла (OCU) — это компактное и эффективное устройство, предназначенное для охлаждения, фильтрации и перекачки масла в системах циркуляции. Он работает от электропривода и, как правило, устанавливается рядом с крупногабаритными редукторами и корпусами подшипников с масляной ванной. OCU эффективно удаляет загрязнения и охлаждает масло, что значительно продлевает срок службы подшипников и зубчатых передач.
Модуль OCU функционирует по принципу непрерывной очистки масла. Он оснащен контуром фильтрации, который удаляет из масла твердые частицы и другие загрязнения. В зависимости от исполнения, модуль может также охлаждать масло с помощью воздушного или водяного охладителя. Для контроля состояния масла и обеспечения безопасной эксплуатации система может быть оснащена датчиками уровня, давления и температуры.
Преимущества модуля кондиционирования масла OCU
- Увеличение срока службы оборудования: Эффективная фильтрация и охлаждение масла снижают износ зубчатых передач и подшипников, поддерживая оптимальную смазочную пленку.
- Продление срока службы масла: Использование OCU позволяет увеличить срок службы масла в пять и более раз, что снижает затраты на его замену.
- Низкий уровень шума и высокая эффективность: Насосный агрегат OCU обеспечивает высокую производительность при минимальном уровне шума.
- Гибкость конфигурации: Модуль доступен в трех исполнениях (без охладителя, с воздушным или водяным охладителем) и может быть оснащен различными опциями, такими как блок мониторинга и питания, датчики, расходомеры и т.д.
- Надежность и долговечность: OCU практически не требует технического обслуживания и доступен в коррозионностойком исполнении для эксплуатации в сложных условиях.
Решаемые проблемы
- Загрязнение масла: OCU эффективно удаляет твердые частицы, влагу и другие загрязнения, предотвращая преждевременный износ оборудования.
- Перегрев масла: Охлаждение масла позволяет поддерживать оптимальную рабочую температуру, предотвращая термическое разрушение масла и повреждение оборудования.
- Сокращение затрат: Продление срока службы масла и оборудования снижает затраты на обслуживание и замену.
Примеры использования
- Корпуса крупногабаритных подшипников
- Компрессоры
- Турбины
- Вакуумные насосы
- Редукторы
Как начать использовать?
Для того чтобы внедрить модуль кондиционирования масла OCU в вашу систему, необходимо:
- Определить потребности вашей системы: объем масла, требуемая степень фильтрации и охлаждения.
- Выбрать подходящее исполнение модуля OCU и необходимые опции.
- Обратиться к специалистам компании Lubrication Systems для консультации и помощи в установке.
Модуль кондиционирования масла OCU — это надежное и эффективное решение для поддержания оптимального состояния масла в вашей технике. Его использование позволяет значительно продлить срок службы оборудования и снизить затраты на обслуживание.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и подбора оптимального решения для вашей системы смазки. Мы поможем вам выбрать и установить модуль кондиционирования масла OCU, который обеспечит надежную и эффективную работу вашего оборудования.
|
Технические характеристики |
||
|
Принцип работы |
модуль кондиционирования, перекачки, охлаждения и фильтрации масла с электроприводом |
|
|
Смазочный материал |
смазочные и гидравлические масла с вязкостью от 15 до 800 мм2/с |
|
|
Вязкость смазочного материала при запуске |
2000 мм2/с |
|
|
Рабочая температура |
от 10 до 40 °C |
от 14 до 104 °F |
|
Температура масла |
от 10 до 80 °C |
от 50 до 176 °F |
|
Рабочее давление |
макс. 12 бар |
макс. 174 фунта/дюйм² |
|
Расход |
5–30 л/мин |
от 10,5 до 63 пинт/мин |
|
Фильтрация масла |
25 мкм (12 и 7 по запросу) |
|
|
Давление открытия предохранительного клапана |
регулируемое в диапазоне 10–15 бар |
|
|
Соединения: |
|
|
|
SKF-OCU 5, 10 л/мин |
G3/4 |
|
|
SKF-OCU 30 л/мин |
G1 |
|
|
Патрубок канала нагнетания |
G1 |
|
|
Входной патрубок водяного охлаждения |
G1 |
|
|
Выходной патрубок водяного охлаждения |
G1 |
|
|
Мощность системы водяного охлаждения |
0,13–0,5 кВт/°C |
|
|
Мощность системы воздушного охлаждения |
0,15–0,5 кВт/°C |
|
|
Класс защиты |
IP 65 |
|
|
Напряжение питания электродвигателя масляного насоса |
400/690 В, 50 Гц; 460 В, 60 Гц |
|
|
Мощность электродвигателя масляного насоса |
0,55–1,1 кВт |
|
|
Напряжение электродвигателя системы воздушного охлаждения |
230/400 В, 50 Гц; 460/480 В, 60 Гц |
|
|
Мощность электродвигателя системы воздушного охлаждения |
0,37–0,75 кВт |
|
|
Материалы: |
|
|
|
Корпус |
окрашенная углеродистая сталь или нержавеющая сталь в зависимости от конструкции |
|
|
Размеры |
макс. 677 × 610 × 1032 мм |
макс. 26,6 × 24,0 × 40,6 дюйма |
|
Положение монтажа |
вертикальное |
|
|
Информация для заказа |
||||||||
|
Номер для заказа |
Обозначение |
Охлаждение |
Расход |
Номинальная мощность |
||||
|
|
||||||||
|
Задняя панель и фитинги из стали |
л/мин |
пинты/мин |
кВт |
|||||
|
|
||||||||
|
13140907 |
OCU-5-P-400-XX |
- |
5 |
10,5 |
0,55 |
|||
|
13140908 |
OCU-10-P-400-XX |
- |
10 |
21 |
0,75 |
|||
|
13140909 |
OCU-30-P-400-XX |
- |
30 |
63 |
1,1 |
|||
|
|
||||||||
|
13140911 |
OCU-5-P-400-AIC |
Воздушное охлаждение |
5 |
10,5 |
0,55 |
|||
|
13140912 |
OCU-10-P-400-AIC |
Воздушное охлаждение |
10 |
21 |
0,75 |
|||
|
13140913 |
OCU-30-P-400-AIC |
Воздушное охлаждение |
30 |
63 |
1,1 |
|||
|
|
||||||||
|
13140901 |
OCU-5-P-400-WAC |
Водяное охлаждение |
5 |
10,5 |
0,55 |
|||
|
13140904 |
OCU-10-P-400-WAC |
Водяное охлаждение |
10 |
21 |
0,75 |
|||
|
13140906 |
OCU-30-P-400-WAC |
Водяное охлаждение |
30 |
63 |
1,1 |
|||
|
|
||||||||
|
Задняя панель и фитинги из нержавеющей стали |
||||||||
|
|
||||||||
|
13140925 |
OCU-05-P-400-WAC SS |
Водяное охлаждение |
5 |
10,5 |
0,55 |
|||
|
13140926 |
OCU-10-P-400-WAC SS |
Водяное охлаждение |
10 |
21 |
0,75 |
|||
|
13140928 |
OCU-30-P-400-WAC SS |
Водяное охлаждение |
30 |
63 |
1,1 |
|||
|
Элементы для фильтрации масла |
|
|
Номер для заказа |
Описание |
|
|
|
|
13101039 |
Фильтр для модулей OCU 05 и 10, степень фильтрации 22 мкм |
|
13101038 |
Фильтр для модулей OCU 05 и 10, степень фильтрации 12 мкм |
|
13101037 |
Фильтр для модулей OCU 05 и 10, степень фильтрации 7 мкм |
|
13101044 |
Фильтр для модулей OCU 30, степень фильтрации 22 мкм |
|
13101043 |
Фильтр для модулей OCU 30, степень фильтрации 12 мкм |
|
13101042 |
Фильтр для модулей OCU 30, степень фильтрации 7 мкм |
|
Принадлежности |
|
|
Номер для заказа |
Описание |
|
|
|
|
13396105 |
Отсечной клапан на канале всасывания |
|
13396100 |
Отсечной клапан OCU-30 на канале всасывания |
|
13608504 |
Электрический индикатор засорения фильтра |
|
13602245 |
Регулятор давления расходомера |
|
13396140 |
Приборно-измерительный блок |
|
13396200 |
Манометр |
|
13396180 |
Датчик давления с дисплеем |
|
13396240 |
Термометр |
|
13396220 |
Температурный датчик с дисплеем |
|
13396160 |
Датчик влажности |
|
13396260 |
Термостатический водяной клапан |
|
13149108 |
Защитная крышка модуля OCU-5 / 10 / 30, окрашенная |
|
13149128 |
Защитная крышка модуля OCU-5 / 10 / 30, стандарт AISI 304 |
|
13609058 |
Преобразователь частоты для модулей OCU-05 / 10 |
|
13609060 |
Преобразователь частоты для модулей OCU-30 |
