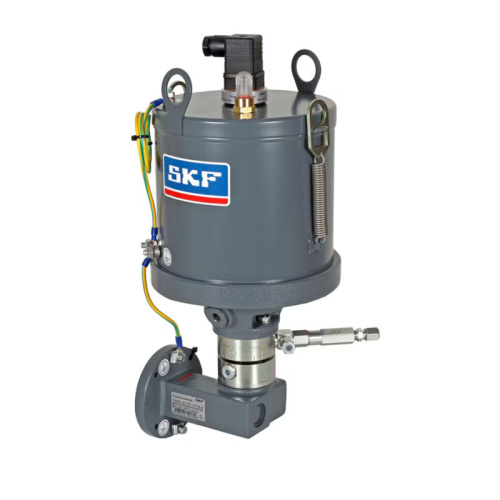

Радиально-поршневой насос RA20/45 – это высокоэффективное устройство, предназначенное для точной и надежной подачи смазочных материалов в мультилинейные системы. Благодаря модульной конструкции, этот насос может быть адаптирован под различные требования, позволяя использовать до трех составных насосных элементов и регулировать количество выходов. Принцип работы насоса основан на радиальном перемещении поршней, что обеспечивает стабильное и контролируемое давление смазки. Регулировка производительности осуществляется с помощью общего устройства настройки, позволяя изменять подачу смазки в диапазоне от 33 до 100%. Резервуар для пластичной смазки оснащен устройством для перемешивания и шнеком, который подает смазку под давлением в камеру всасывания, обеспечивая непрерывный и равномерный поток смазочного материала.
Преимущества насосов RA20/45:
- Модульность и гибкость: Модульная конструкция позволяет легко адаптировать насос под конкретные требования системы, изменяя количество выходов и насосных элементов.
- Точное регулирование: Общее устройство настройки обеспечивает точное регулирование производительности всех выходов насосного элемента.
- Непрерывность подачи: Устройство для перемешивания и шнек обеспечивают непрерывную и равномерную подачу смазочного материала.
- Надежность: Радиально-поршневая конструкция обеспечивает стабильную работу и долгий срок службы.
- Простота обслуживания: Простая конструкция насоса облегчает его обслуживание и ремонт.
- Экономичность: Экономичный многомагистральный насос для пластичной смазки.
- Универсальность: Подходит для стандартных пластичных смазок класса NLGI 2.
Какие проблемы решает насос RA20/45:
- Недостаточное смазывание: Обеспечивает точную и своевременную подачу смазки к каждой точке смазывания, предотвращая износ и повреждение оборудования.
- Избыточное смазывание: Регулируемая производительность позволяет избежать избыточного смазывания, что снижает расход смазочных материалов и предотвращает загрязнение.
- Неравномерное распределение смазки: Мультилинейная система обеспечивает равномерное распределение смазки по всем точкам смазывания, гарантируя надежную работу оборудования.
- Простои оборудования: Надежная работа насоса и своевременное смазывание предотвращают простои оборудования, связанные с износом и повреждением.
- Затрудненное обслуживание: Простая конструкция и удобное обслуживание насоса снижают затраты на техническое обслуживание.
Примеры использования:
- Компактное оборудование: Насос идеально подходит для смазывания небольших и компактных машин, где требуется точная и надежная подача смазки.
- Конвейерные системы: Обеспечивает надежное смазывание конвейерных систем, предотвращая износ и повреждение роликов и других подвижных элементов.
- Водяные насосы: Используется для смазывания подшипников и других подвижных элементов водяных насосов, обеспечивая их надежную и долговечную работу.
- Станки с ЧПУ: Точное смазывание направляющих и шпинделей станков с ЧПУ, для обеспечения точности и долговечности.
- Сельскохозяйственная техника: смазывание узлов и агрегатов, для увеличения срока службы.
Как начать использовать:
- Определите требования системы: Определите количество точек смазывания, необходимую производительность и тип смазочного материала.
- Выберите подходящую модель: Выберите модель насоса RA20/45 с необходимым количеством выходов и объемом резервуара.
- Установите и подключите насос: Установите насос в соответствии с инструкциями производителя и подключите его к системе смазывания.
- Настройте производительность: Настройте производительность насоса с помощью общего устройства настройки в соответствии с требованиями системы.
- Заполните резервуар смазкой: Заполните резервуар насоса подходящим смазочным материалом.
- Запустите насос и проверьте работу: Запустите насос и проверьте, что смазка равномерно поступает ко всем точкам смазывания.
Насосы RA20/45 с электрическим приводом – это надежное и эффективное решение для мультилинейных систем смазывания. Благодаря своей модульной конструкции, точной регулировке и непрерывной подаче смазки, эти насосы обеспечивают надежную работу оборудования и снижают затраты на техническое обслуживание.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и помощи в выборе оптимального решения для вашей системы смазывания. Мы поможем вам подобрать насос RA20/45, который идеально подойдет для ваших требований, и обеспечим его установку и настройку.
|
Технические характеристики |
||
|
Принцип работы |
радиально-поршневой насос с составными насосными элементами, с вращательным или электрическим приводом |
|
|
Рабочая температура |
от −15 до +40 °C |
от +5 до +104 °F |
|
Рабочее пиковое давление |
макс. 63 бар |
913 фунтов/дюйм² |
|
Выходы |
от 1 до 12 (макс. 3 элемента с 1, 2 или 4 выходами) |
|
|
Смазочный материал |
пластичная смазка: до класса NLGI 2 включительно |
|
|
Резервуар 1) |
2,0 или 4,5 кг |
4,4 или 10 фунтов |
|
Объём дозирования на выход |
0,007–0,02 см³/оборот |
0,0004–0,0012 дюйма³/оборот |
|
Внутреннее передаточное число |
5:1, 10,5:1, 15:1, 25:1, 75:1, 125:1 |
|
|
Частота вращения привода |
от 10 до 245 об/мин |
|
|
Привод с электродвигателем |
с трёхфазным электродвигателем |
|
|
Выходное соединение |
G 1/8 |
|
|
Размеры |
мин. 353 × 180 × 180 мм |
мин. 13,9 × 7,1 × 7,1 дюйма |
|
Класс защиты |
IP 55 |
|
|
Положение монтажа |
вертикальное |
|
|
Опции |
с датчиком уровня |
|
1) действительно для ρ=1 кг/дм³
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему. |
|
|
RA20E2M05A1240001AF07 |
|
|
Более подробная информация представлена в каталоге продукции. |
|
1)Насосные элементы можно заказывать отдельно.
|
Насосные элементы и стяжные шпильки |
|
|
Номер детали |
Описание |
|
24-1557-3520 |
насосный элемент для 1 выхода |
|
24-1557-3521 |
насосный элемент для 2 выходов |
|
24-1557-3522 |
насосный элемент для 4 выходов |
|
|
|
|
44-0717-2070 |
Стяжная шпилька 1) для 1 насосного элемента |
|
44-0717-2071 |
Стяжная шпилька 1) для 2 насосных элементов |
|
44-0717-2072 |
Стяжная шпилька 1) для 3 насосных элементов |
|
|
|
|
DIN125-B6 4-ST |
шайба, 6 4 DIN1251) |
|
DIN934-M6-8 |
гайка1) |
|
Резервуары |
||
|
Номер детали |
Описание |
|
|
24-0254-2312 |
резервуар 2 кг, без переключателя уровня заполнения |
|
|
24-0254-2334 |
резервуар 2 кг, с переключателем уровня заполнения E |
|
|
24-0254-2330 |
резервуар 2 кг, с переключателем уровня заполнения F |
|
|
|
||
|
24-0254-2310 |
резервуар 4,5 кг, без переключателя уровня заполнения |
|
|
24-0254-2335 |
резервуар 4,5 кг, с переключателем уровня заполнения E |
|
|
24-0254-2331 |
резервуар 4,5 кг, с переключателем уровня заполнения F |
|
