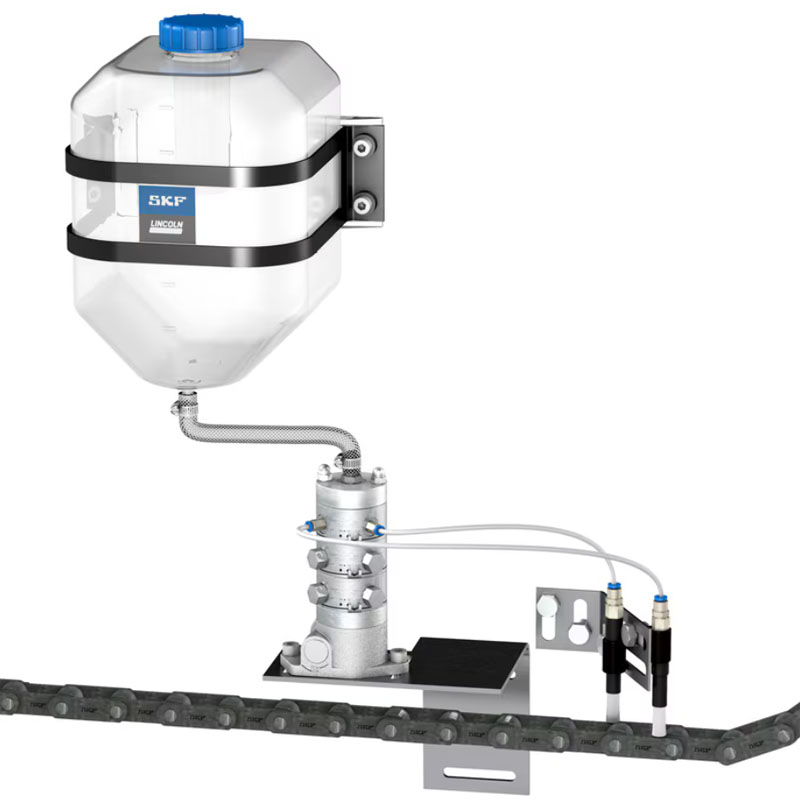

Система автоматической смазки цепей SKF Lincoln OCL-M разработана специально для сельскохозяйственной техники, такой как пресс-подборщики и комбайны. Она обеспечивает непрерывную и точную подачу смазки на движущуюся цепь, поддерживая максимальную производительность машины. Механический привод системы не требует гидравлических или электрических компонентов, что упрощает ее эксплуатацию и обслуживание. Щетки, встроенные в систему, очищают цепь во время работы, предотвращая скопление грязи и абразивных частиц.
Преимущества
- Точное дозирование смазки: Система обеспечивает подачу необходимого количества смазки, предотвращая избыточное или недостаточное смазывание.
- Гибкость настройки: Насос можно настроить в соответствии с потребностями конкретного применения, с возможностью до 20 точек смазки и широким диапазоном дозирования.
- Непрерывная смазка: Смазка осуществляется непрерывно во время работы цепи, обеспечивая постоянную защиту.
- Увеличение срока службы цепи: Правильная смазка может увеличить срок службы цепи до пяти раз, снижая затраты на замену.
- Сокращение технического обслуживания: Автоматическая смазка снижает необходимость ручного обслуживания, повышая безопасность и снижая общие затраты.
- Надежность в суровых условиях: Конструкция OCL-M выдерживает тяжелые условия эксплуатации, обеспечивая надежную работу в полевых условиях.
Какие проблемы решает
- Преждевременный износ цепей: Недостаточная смазка приводит к повышенному трению и износу цепей, сокращая их срок службы.
- Простои оборудования: Повреждение цепей может привести к простоям техники, что влечет за собой потерю времени и прибыли.
- Высокие затраты на обслуживание: Ручная смазка требует регулярного обслуживания и может быть неэффективной, что увеличивает затраты.
- Загрязнение окружающей среды: Чрезмерное использование смазки, приводит к загрязнению окружающей среды.
- Небезопасное обслуживание: Ручная смазка цепей, может быть небезопасной для обслуживающего персонала.
Примеры использования

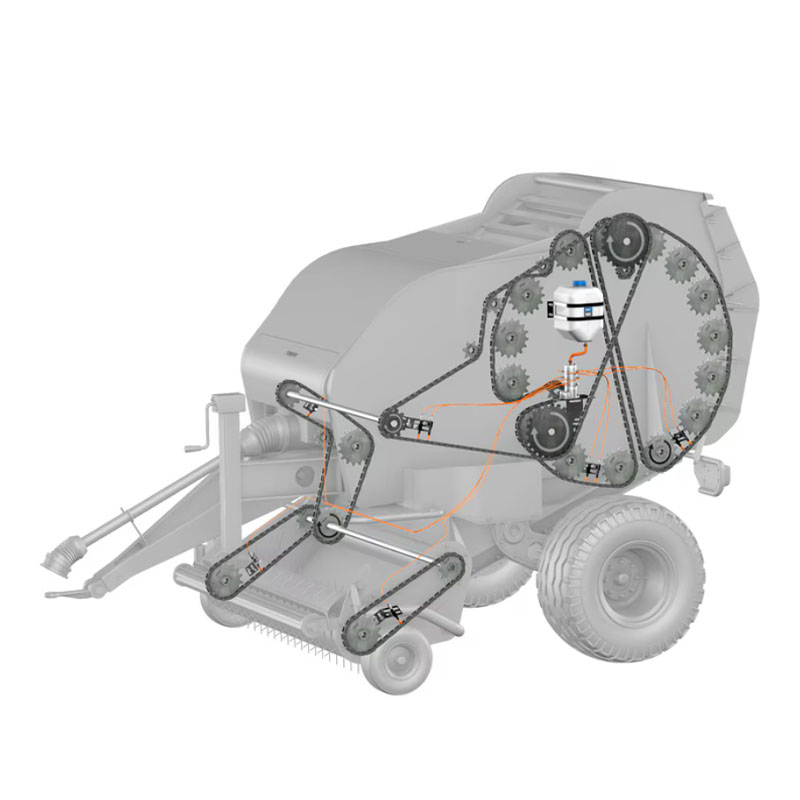

- Пресс-подборщики круглого и квадратного сечения: OCL-M обеспечивает надежную смазку цепей, используемых в этих машинах, предотвращая их износ и поломку.
- Зерноуборочные комбайны: Система обеспечивает непрерывную смазку цепей комбайна, поддерживая его производительность во время сбора урожая.
Как начать использовать
Система OCL-M поставляется в виде предварительно настроенного комплекта, что облегчает ее выбор и установку. Для начала использования необходимо:
- Определить потребности вашего оборудования в смазке.
- Выбрать подходящий комплект OCL-M.
- Установить систему в соответствии с инструкциями производителя.
- Настроить насос для обеспечения необходимого количества смазки.
Система автоматической смазки цепей SKF Lincoln OCL-M — это надежное и эффективное решение для сельскохозяйственной техники. Она обеспечивает точную и непрерывную смазку цепей, увеличивая их срок службы, снижая затраты на обслуживание и повышая производительность оборудования.
Обращайтесь к специалистам компании Lubrication Systems для получения консультации и помощи в выборе оптимальной системы смазки для вашей техники. Мы поможем вам повысить эффективность и надежность вашего оборудования.
|

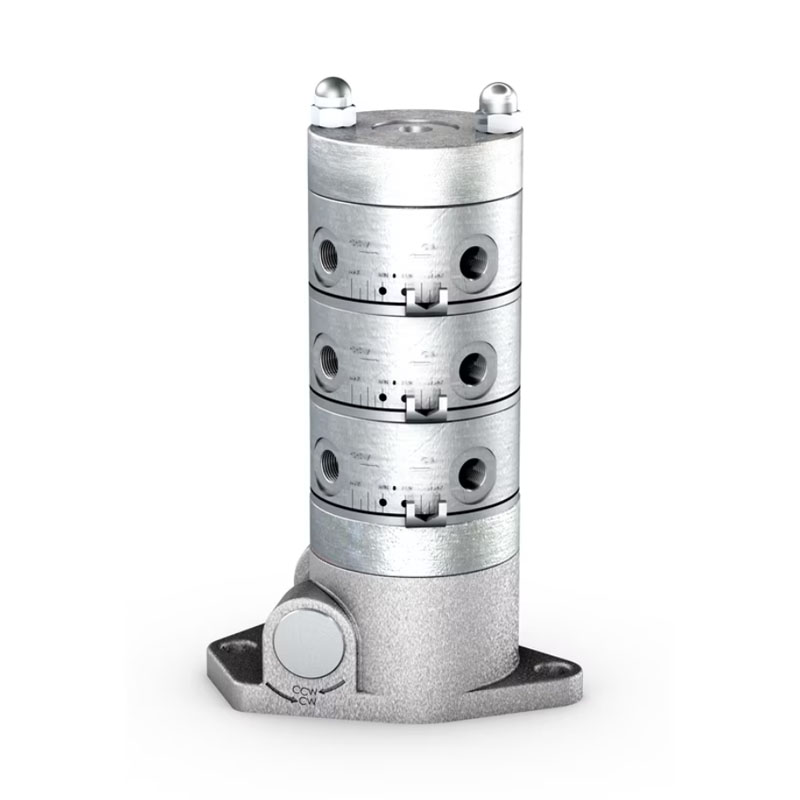

Технические характеристики насосов OCL-M |
||||||
|
Принцип работы |
Радиально-поршневой насос с механическим приводом |
|||||
|
Смазка |
Минеральные масла (вязкость от 32 до 2 000 мм2/с) |
|||||
|
Рабочая температура |
от 0 до +70°C |
от +32 до 158°F |
||||
|
Рабочее давление (макс.) |
10 бар |
145 фунтов/кв. дюйм |
||||
|
Внутреннее разгрузочное давление |
40 бар |
580 фунтов/кв. дюйм |
||||
|
|
||||||
|
Скорость привода |
от 30 до 1 300 об/мин |
|
||||
|
Коробка передач |
Червячный и червячное колесо |
|||||
|
Пропорция |
1:6.75; 1:27 |
|||||
|
|
||||||
|
Штабелируемые насосные элементы |
Макс. 5 |
|||||
|
Количество выходов на насосный элемент |
4 |
|||||
|
Общее количество торговых точек |
4-20 |
|||||
|
|
||||||
|
Рабочий объем на выходе и оборот вала насоса |
||||||
|
Насосный элемент D7 |
0.02–0.06 cm3 |
|||||
|
Насосный элемент D6 |
0.015–0.04 cm3 |
|||||
|
Насосный элемент D4 |
0.005–0.015 cm3 |
|||||
|
Вариативность рабочего объема |
Беспрерывно |
|||||
|
Входное/выходное соединение |
G1/8 BSP (F) |
|||||
|
|
||||||
|
Монтажное положение |
любой |
|||||
|
Вес |
|
|||||
|
Насос с 1 кольцом насоса |
1 кг |
2,2 фунта |
||||
|
Насос с 2 кольцами насоса |
1,3 кг |
2,86 фунта |
||||
|
Насос с 3 кольцами насоса |
1,6 кг |
3,53 фунта |
||||
|
Насос с 4 кольцами насоса |
1,9 кг |
4.18 фунт |
||||
|
Насос с 5 кольцами насоса |
2,2 кг |
4,85 фунта |
||||
|
Габариты и масса насосов OCL-M |
||||||
|
|
||||||
|
1 насосный элемент |
2 насосных элемента |
3 насосных элемента |
4 насосных элемента |
5 насосных элементов |
||
|
Размеры (макс. ВхШхГ) |
||||||
|
107×101×74 мм |
134×101×74 мм |
161×101×74 мм |
188×101×74 мм |
215×101×74 мм |
||
|
4.21×3.98×2.91 дюйм |
5.28×3.98×2.91 дюйм |
6.34×3.98×2.91 дюйм |
7.40×3.98×2.91 дюйм |
8.46×3.98×2.91 дюйм |
||
|
|
||||||
|
Вес |
||||||
|
1 кг |
1,3 кг |
1.6 кг |
1.9 кг |
2.2 кг |
||
|
2,2 фунта |
2.86 фунта |
3.53 фунта |
4.19 фунта |
4.85 фунта |
||
|
|
|
|
|
|
|
|
Инструкция по установке (2,8 МБ)
|

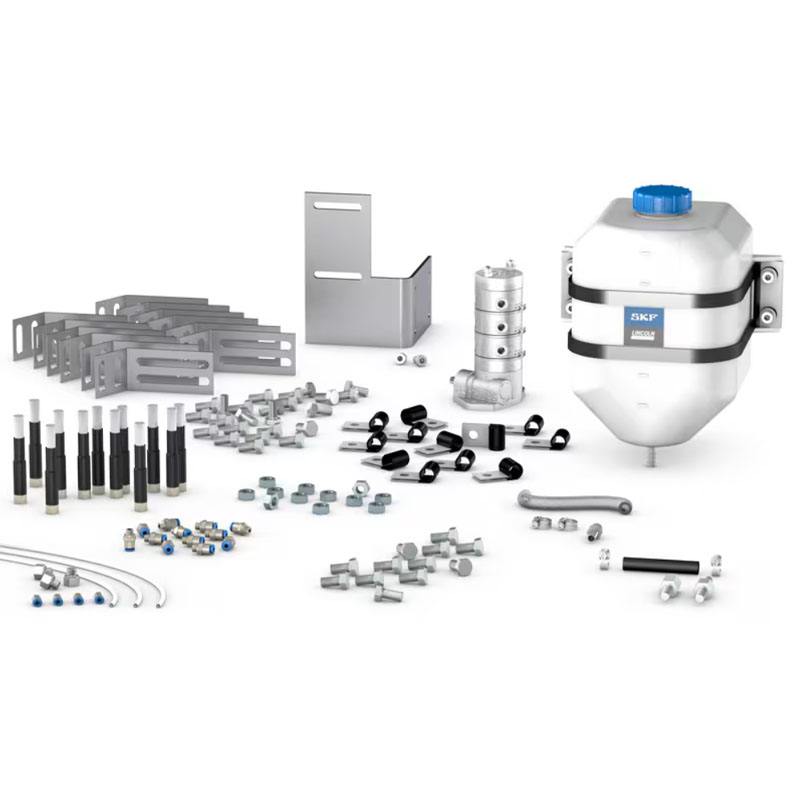

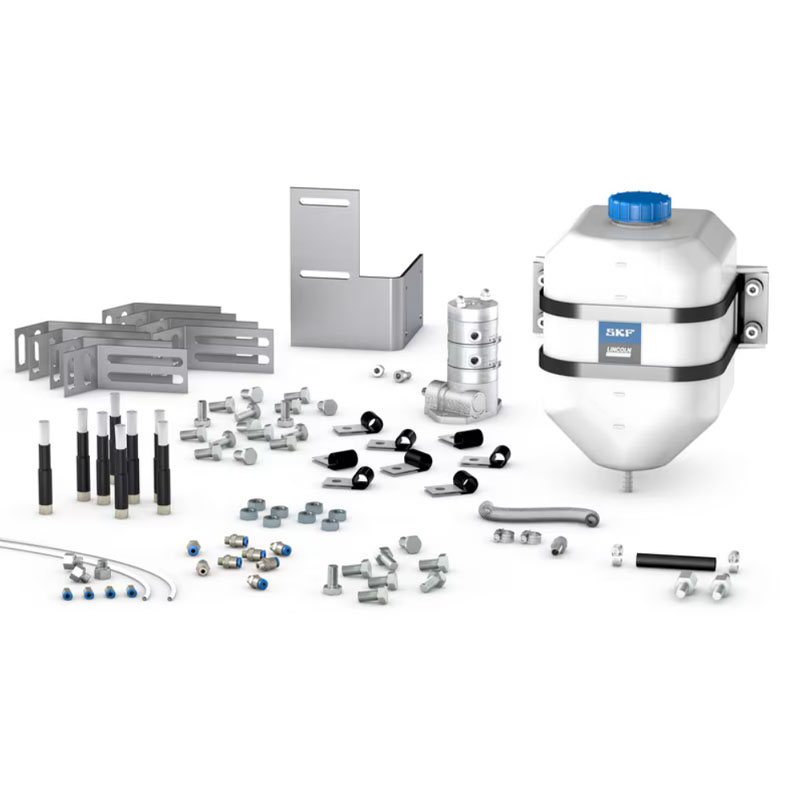

Предварительно настроенные комплекты упрощают заказ и сокращают время выполнения заказа, что идеально подходит для клиентов, которые ищут прагматичный подход Самый простой и быстрый способ заказать OCL-M — выбрать предопределенный комплект для определенного количества цепей. Комплекты содержат насос с одним, двумя или тремя насосными элементами и резервуаром, правильное количество щеток и шлангов, а также все аксессуары, необходимые для установки системы на вашу машину. Информация для заказа OCL-M-Kits |
||
|
Код заказа |
Входящие в комплект детали |
|
|
До 12 торговых точек |
||
|
OCL-MK-0001300-3 |
|
· Насос с тремя насосными элементами, каждый с диаметром поршня 7 мм · 5-литровый резервуар с монтажными принадлежностями · Монтажный кронштейн насоса с монтажными принадлежностями · Аксессуары для подключения насоса · 12 щеток (∅9) с монтажными принадлежностями · 36-метровый шланг с пластиковой спиралью, защитный шланг и монтажные принадлежности |
|
For up to 8 outlets |
||
|
OCL-MK-0031200-3 |
|
· Насос с двумя насосными элементами, каждый с диаметром поршня 7 мм · 5-литровый резервуар с монтажными принадлежностями · Монтажный кронштейн насоса с монтажными принадлежностями · Аксессуары для подключения насоса · 8 щеток (∅9) с монтажными принадлежностями · 24-метровый шланг с пластиковой спиралью, защитные шланги и монтажные принадлежности |
Индивидуальная комбинация компонентов позволяет адаптировать систему OCL-M к конкретным условиям применения.
Идеально подходит для клиентов, точно знающих требования своей машины.
Пользователи, которые точно знают требования своей машины и возможности установки, могут создать свой собственный комплект смазки цепи. Зная количество цепей, количество масла для каждой цепи и все детали установки, вы легко сможете сконфигурировать нужный насос и объединить его с резервуаром, щетками и трубами, включая монтажные аксессуары.
|
Информация для заказа насоса OCL-M |
|||
|
Номер для заказа |
Коробка передач |
Насосный элемент |
Дозировка на выход |
|
|
|||
|
Насос с 1 насосным элементом, всего 4 выхода |
|||
|
OCL-M-G1-17-06-04 |
Передаточное число 1:6.75, 1400/207 |
1x D7 |
0.02–0.06 |
|
OCL-M-G1-07-16-04 |
Передаточное число 1:6.75, 1400/207 |
1x D6 |
0.015–0.04 |
|
OCL-M-G1-07-06-14 |
Передаточное число 1:6.75, 1400/207 |
1x D4 |
0.006–0.02 |
|
|
|||
|
Насос с 2 насосными элементами, всего 8 выходов |
|||
|
OCL-M-G1-27-06-04 |
Передаточное число 1:6.75, 1400/207 |
2x D7 |
0.02–0.06 |
|
OCL-M-G1-07-26-04 |
Передаточное число 1:6.75, 1400/207 |
2x D6 |
0.015–0.04 |
|
OCL-M-G1-07-06-24 |
Передаточное число 1:6.75, 1400/207 |
2x D4 |
0.005–0.015 |
|
OCL-M-G1-17-16-04 |
Передаточное число 1:6.75, 1400/207 |
1x D7 |
0.02–0.06 |
|
OCL-M-G1-17-06-14 |
Передаточное число 1:6.75, 1400/207 |
1x D7 |
0.02–0.06 |
|
OCL-M-G1-07-16-14 |
Передаточное число 1:6.75, 1400/207 |
1x D6 |
0.015–0.04 |
|
|
|||
|
Насос с 3 насосными элементами, всего 12 выходов |
|||
|
OCL-M-G1-37-06-04 |
Передаточное число 1:6.75, 1400/207 |
3x D7 |
0.02–0.06 |
|
OCL-M-G1-07-36-04 |
Передаточное число 1:6.75, 1400/207 |
3x D6 |
0.015–0.04 |
|
OCL-M-G1-07-06-34 |
Передаточное число 1:6.75, 1400/207 |
3x D4 |
0.005–0.015 |
|
OCL-M-G1-27-16-04 |
Передаточное число 1:6.75, 1400/207 |
2x D7 |
0.02–0.06 |
|
OCL-M-G1-27-06-14 |
Передаточное число 1:6.75, 1400/207 |
2x D7 |
0.02–0.06 |
|
OCL-M-G1-17-26-04 |
Передаточное число 1:6.75, 1400/207 |
1x D7 |
0.02–0.06 |
|
OCL-M-G1-17-06-24 |
Передаточное число 1:6.75, 1400/207 |
1x D7 |
0.02–0.06 |
|
OCL-M-G1-07-26-14 |
Передаточное число 1:6.75, 1400/207 |
2x D6 |
0.015–0.04 |
|
OCL-M-G1-07-16-24 |
Передаточное число 1:6.75, 1400/207 |
1x D6 |
0.015–0.04 |
|
Наборы аксессуаров |
|||
|
Номер для заказа |
Описание |
Входящие в комплект детали |
|
|

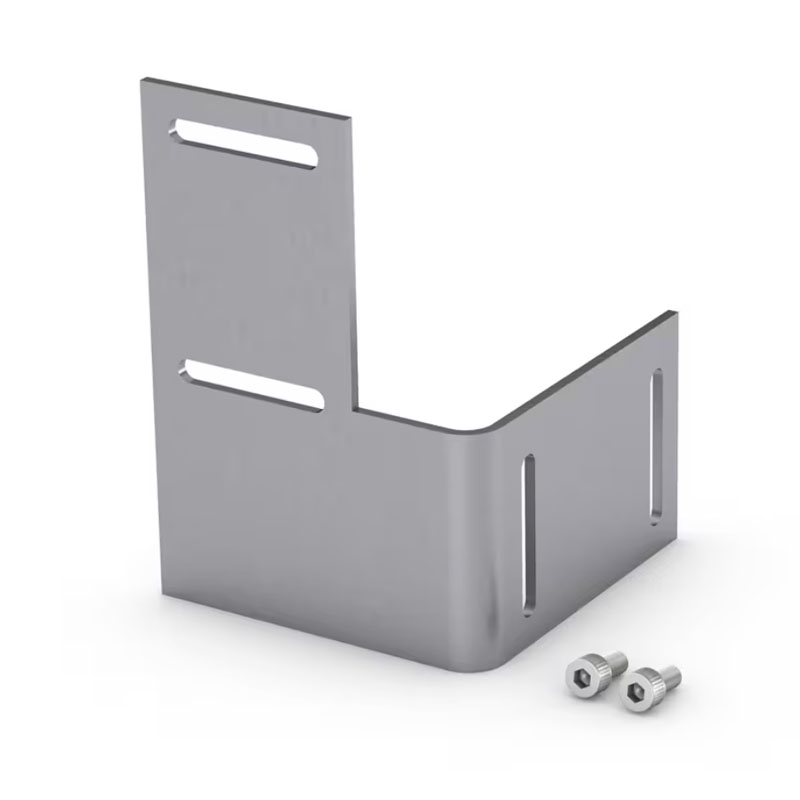

6770-02502-3 |
|
Комплект монтажных кронштейнов насоса OCL-M |
· 1 шт. Универсальный монтажный кронштейн насоса · 2 шт. Винт с шестигранной головкой M8×16 |
|

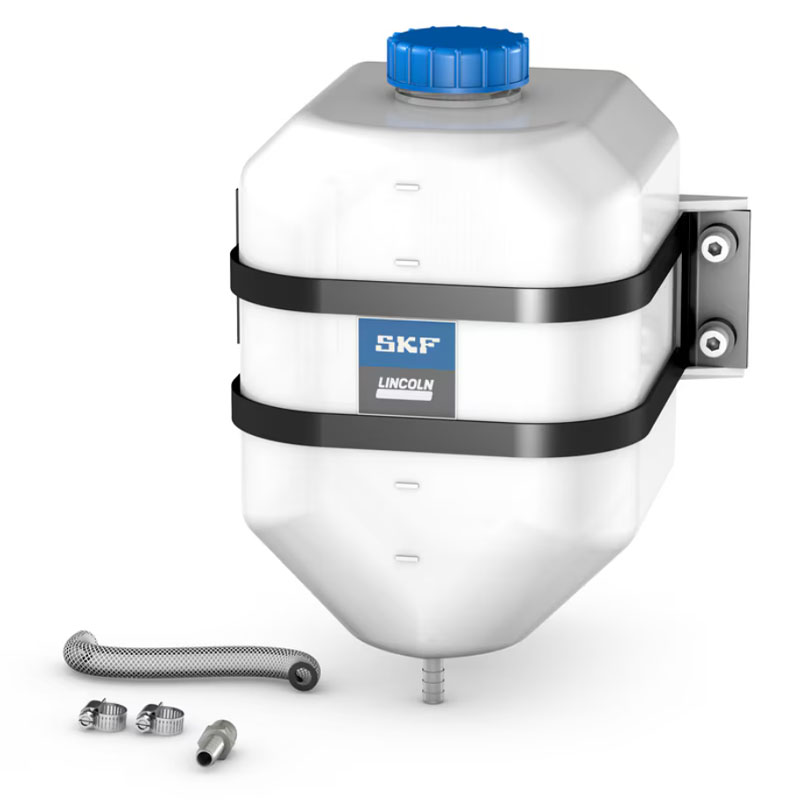

6770-02503-3 |
|
OCL-M Набор резервуаров |
· 1 шт. 5 литров бачок в сборе · 1 шт. G1/8 8 шт. · 1,5 м Прозрачный нейлоновый шланг из ПВХ (внутренний диаметр 8 мм; наружный диаметр 12 мм) · 2 шт. Хомут для шланга 11–20 мм (SS301) |
|

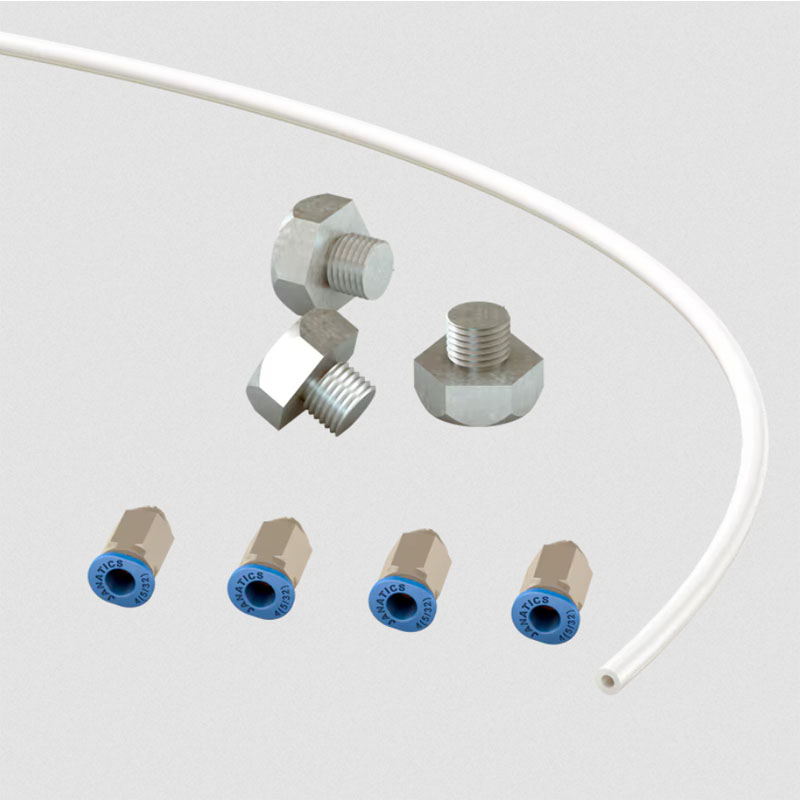

6770-02504-3 |
|
Комплект шлангов |
· 4 шт. Вставной фитинг WP2110450-4-R1/8 (прямой) · 4 шт. Заглушка 1/8 в BSP · Трубка 12 м, PA12HL WH00T0 4.0×1.0 натуральный DG |
|

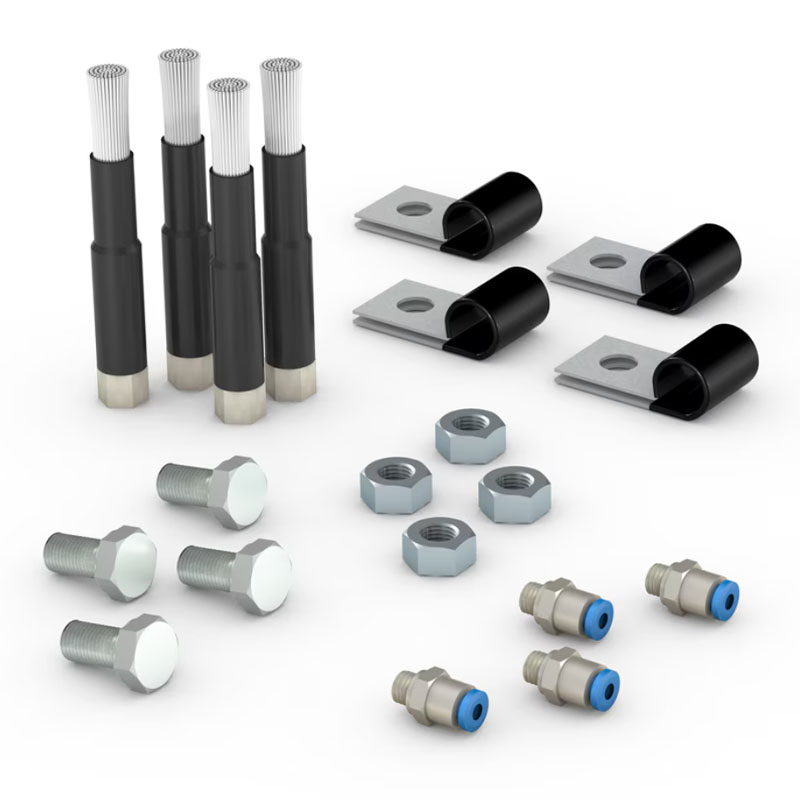

6770-02505-3 |
|
Набор щеток в сборе (D9) |
· 4 шт. Щетка, ∅9 мм · 4 шт. Вставной фитинг C9101 HSN4-M8×1 · Зажим 4 шт., ∅10 мм · Винт с шестигранной головкой 4 шт., ISO 4017, M10×25, 10.9 · Шестигранная гайка 4 шт., ISO 4032, M10×8 |
|
6770-02506-3 |
|
Набор щеток в сборе (D25) |
· Щетка 4 шт., ∅25 мм · 4 шт. Вставной фитинг C9101 HSN4-M8×1 · Зажим 4 шт., ∅25 мм · Винт с шестигранной головкой 4 шт., ISO 4017, M10×25, 10.9 · Шестигранная гайка 4 шт., ISO 4032, M10×8 |
|

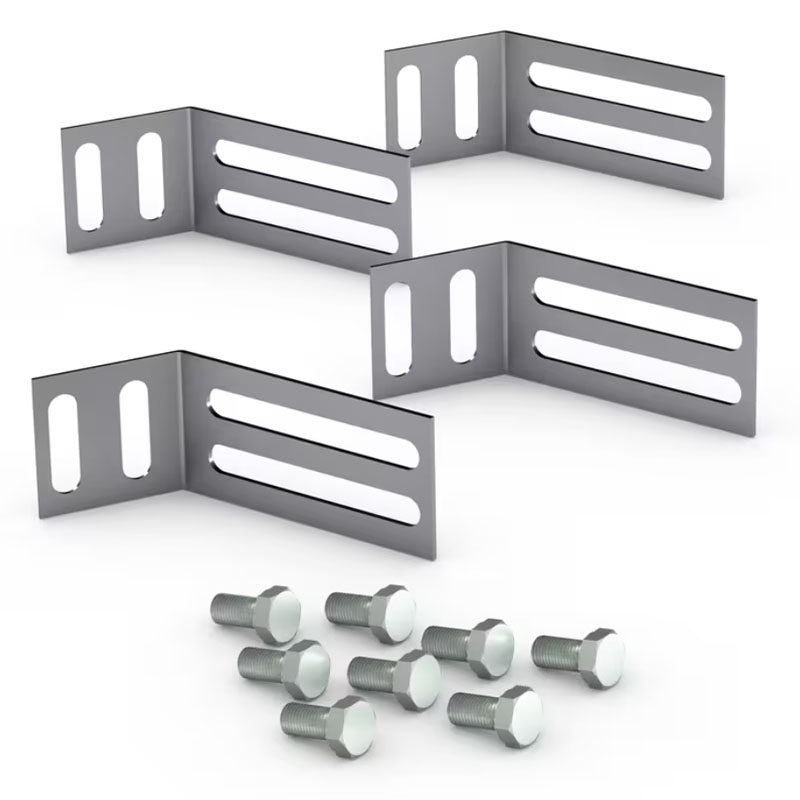

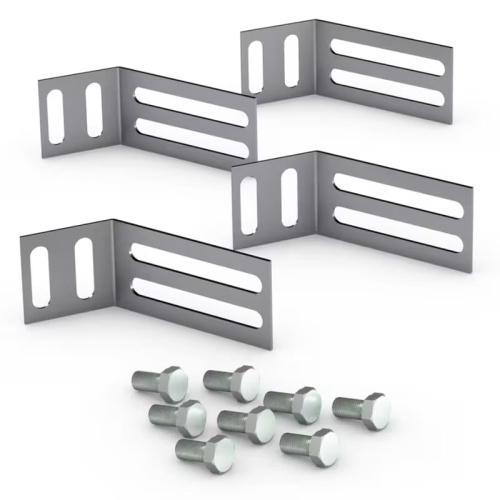

6770-02507-3 |
|
Комплект для крепления щетки |
· 4 шт. Монтажная пластина щетки · Винт с шестигранной головкой 8 шт., ISO 4017, M10×25, 10.9 |
|

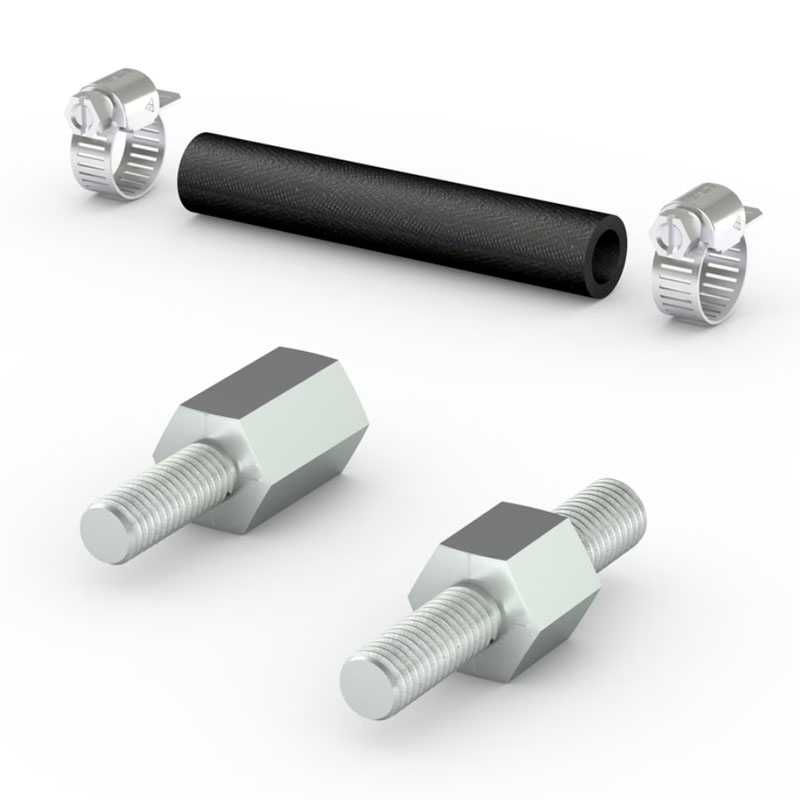

6770-02501-3 |
|
Комплект для подключения насоса |
· 1 шт. SAE100R1-4 гидравлический шланг 75 мм · 2 шт. Хомут для шланга 11–20 мм (SS301) |
|

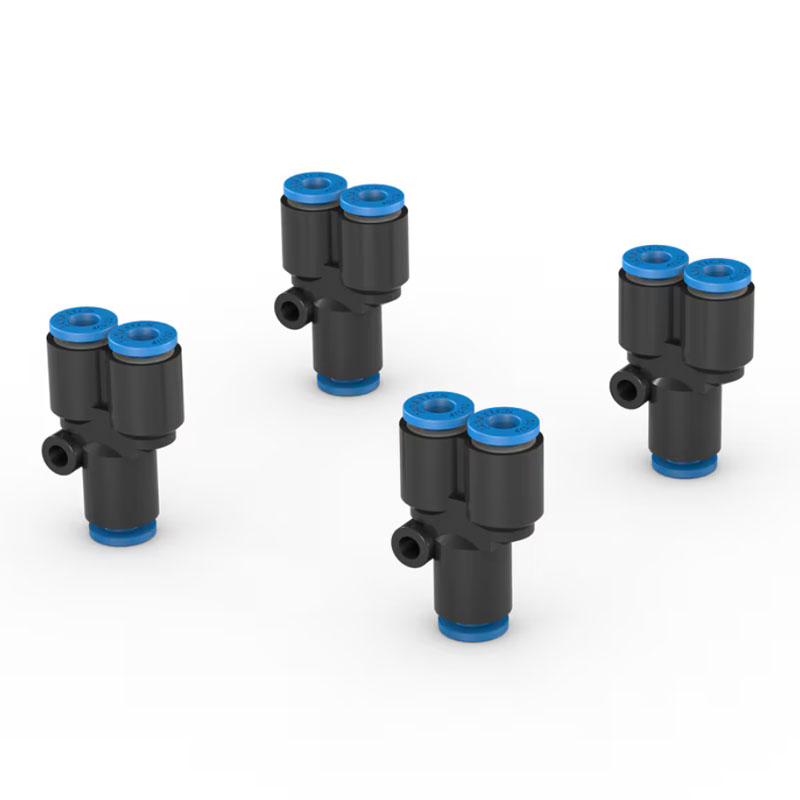

6770-02513-4 |
|
Комплект Y-образных разъемов |
· 4 шт. Вставной фитинг-C901 HSN 4-M8×1 |
|
Дополнительные аксессуары |
||
|
Номер для заказа |
Описание |
Длина |
|
6770-02508-4 |
Гибкая трубчатая спираль 3/8 |
12 м |
|
6770-02509-4 |
Пластиковая спираль GR 6 черная |
25 м |
|
6770-02510-4 |
Металлический гибкий кабелепровод GI 3/8 дюйма |
12 м |
