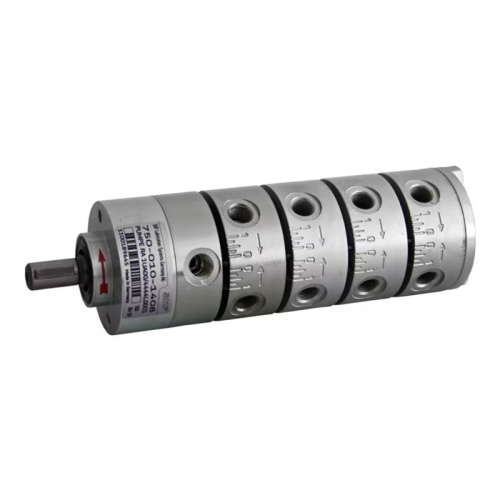

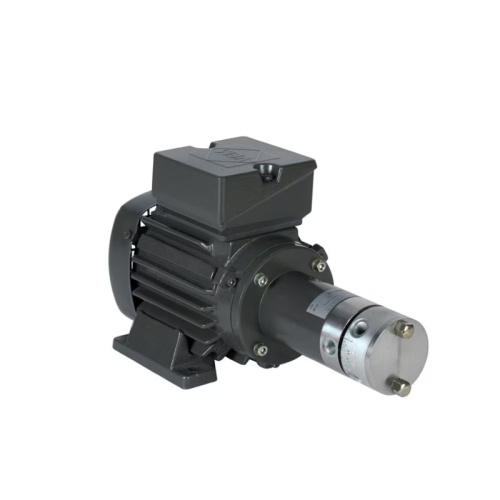

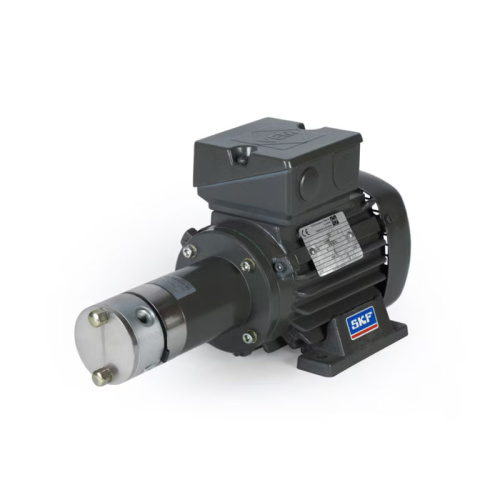

Поршневой насос RA ... M / RA B – это высокоэффективное решение для мультилинейных систем смазывания, обеспечивающее точную и надежную подачу смазочного материала к различным точкам оборудования. Благодаря модульной конструкции, радиально-поршневой насос RA позволяет гибко настраивать количество выходов и регулировать производительность каждого насосного элемента в диапазоне от 33 до 100%. Насос серии RA B оснащен встроенным масляным резервуаром, что упрощает его установку и эксплуатацию.
Насос RA использует радиально расположенные поршни для создания давления и подачи смазочного материала. Каждый насосный элемент имеет индивидуальную настройку производительности, что позволяет точно дозировать смазку в зависимости от требований каждой точки смазывания. Механический или электрический привод обеспечивает надежную и стабильную работу насоса.
Преимущества:
- Точное дозирование: Регулируемая производительность каждого насосного элемента обеспечивает оптимальное смазывание каждой точки.
- Гибкость: Модульная конструкция позволяет адаптировать насос к различным конфигурациям систем смазывания.
- Надежность: Вибрационная защита, а также исполнения ATEX и для морского и прибрежного оборудования гарантируют стабильную работу в сложных условиях.
- Универсальность: Совместимость с минеральными и синтетическими маслами расширяет область применения насоса.
- Компактность: Решение для точечного смазывания (1–20 точек смазывания) и широкий диапазон объёма подачи от нескольких капель до 36 см³/мин.
Какие проблемы решает:
- Недостаточное или избыточное смазывание, приводящее к преждевременному износу оборудования.
- Необходимость в сложной и дорогостоящей системе смазывания для большого количества точек.
- Проблемы смазывания в условиях вибрации или агрессивной среды.
- Необходимость в надёжном смазывании оборудования в судостроительстве.
Примеры использования:
- Газовые компрессоры и крупногабаритные насосы.
- Оборудование общепромышленного назначения (проточные и малогабаритные циркуляционные системы смазывания маслом).
- Судостроение.
Как начать использовать:
- Определите требования вашей системы смазывания (количество точек, тип смазочного материала, необходимая производительность).
- Выберите подходящую модель насоса RA ... M / RA B с учетом ваших потребностей.
- Обратитесь к специалистам компании Lubrication Systems для получения консультации и помощи в установке и настройке насоса.
Поршневой насос RA ... M / RA B – это надежное и эффективное решение для мультилинейных систем смазывания, обеспечивающее точное и надежное смазывание вашего оборудования. Благодаря своей гибкости и универсальности, этот насос может быть использован в различных отраслях промышленности, включая газовую, нефтехимическую, судостроительную и общепромышленную.
Обращайтесь к специалистам компании Lubrication Systems для получения профессиональной консультации и помощи в выборе оптимального решения для вашей системы смазывания. Мы поможем вам повысить надежность и эффективность вашего оборудования, а также снизить затраты на его обслуживание.
|
Технические характеристики |
||
|
Принцип работы |
радиально-поршневой насос с составными насосными элементами, с механическим или электрическим приводом |
|
|
Рабочая температура |
от −15 до +80 °C |
от +5 до +176 °F |
|
|
с электрическим приводом: |
|
|
|
от −15 до +40 °C |
от +5 до +104 °F |
|
Рабочее давление 1) |
от 10 до 63 бар |
от 145 до 913 фунтов/дюйм² |
|
Выходы |
от 1 до 20 (макс. 5 элементов с 1, 2 или 4 выходами) |
|
|
Смазочный материал |
минеральное и синтетическое масло, вязкость 25–2500 мм2/с |
|
|
Резервуар |
3, 7, 15 л и более |
0,8, 1,8, 4 галлона и более |
|
Объём дозирования на выход |
0,007–0,02 см³/оборот |
0,0004–0,001 дюйма³/оборот |
|
Производительность на выход |
0,07–36 см³/мин |
0,004-2,2 дюйма³/мин |
|
Внутреннее передаточное число |
1:1, 5:1, 10,5:1,15:1, 25:1, 75:1, 125:1 |
|
|
Частота вращения привода |
от 10 до 1800 об/мин |
|
|
Привод с электродвигателем |
с трёхфазным электродвигателем |
|
|
Входное/выходное соединение |
G 1/8 |
|
|
Размеры |
без резервуара: |
|
|
|
мин. 113 × 54 × 54 мм |
мин. 4,45 × 2,13 × 2,13 дюйма |
|
|
с резервуаром: |
|
|
|
мин. 400 × 333 × 140 мм |
мин. 15,7 × 13,1 × 5,5 дюйма |
|
Класс защиты |
мин. IP 55 |
|
|
Положение монтажа |
любое, для исполнений RAB — вертикальное |
|
|
Опции |
с рукояткой для ручного предварительного смазывания, предварительно настраиваемый объём, исполнения с резервуаром имеют дополнительные аксессуары |
|
1)В зависимости от скорости привода и вязкости масла
|
Образец заказа |
|
|
Конфигурацию изделия можно выполнить при помощи кода конфигурации. В образце заказа указан применимый номер детали и пояснение к нему. |
|
|
RAB03X1M00/11241/R0001AF07 |
|
|
RA2M05/11241DR0001AK07 |
|
|
Более подробная информация представлена в каталоге продукции. |
|
1)Насосные элементы можно заказывать отдельно.
|
Насосные элементы RA для масла и пластичной смазки |
|
|
Номер детали |
Описание |
|
24-1557-3520 |
насосный элемент с 1 выходом |
|
24-1557-3521 |
насосный элемент с 2 выходами |
|
24-1557-3522 |
насосный элемент с 4 выходами |
|
Узел привода RA...U |
||
|
Номер детали |
Описание |
|
|
24-0701-3000 |
соосный 1:1 |
|
|
24-0701-3070 |
соосный 5:1 |
|
|
24-0701-3080 |
соосный 5:1 с предварительным циклом смазывания |
|
|
|
||
|
24-0701-3001 |
коническая передача, 10,5:1, позиция A |
|
|
24-0701-3002 |
коническая передача, 10,5:1, позиция B |
|
|
|
||
|
24-0701-3071 |
соосный 15:1 |
|
|
24-0701-3081 |
соосный 15:1 с предварительным циклом смазывания |
|
|
|
||
|
24-0701-3072 |
соосный 25:1 |
|
|
24-0701-3082 |
соосный 25:1 с предварительным циклом смазывания |
|
|
|
||
|
24-0701-3073 |
соосный 75:1 |
|
|
24-0701-3083 |
соосный 75:1 с предварительным циклом смазывания |
|
|
|
||
|
24-0701-3074 |
соосный 125:1 |
|
|
24-0701-3084 |
соосный 125:1 с предварительным циклом смазывания |
|
|
|
||
|
24-1721-2000 |
проставочное кольцо, только масло, для соотношения 1:1 |
|
|
24-1721-2001 |
проставочное кольцо, только пластичная смазка |
|
|
Узел привода RA...M |
||
|
Номер детали |
Описание |
|
|
24-0701-3004 |
соосный 1:1 |
|
|
24-0701-3035 |
соосный 5:1 |
|
|
24-0701-3036 |
соосный 5:1 с предварительным циклом смазывания |
|
|
|
||
|
24-0701-3003 |
коническая передача, 10,5:1, позиция A |
|
|
24-0701-3004 |
коническая передача, 10,5:1, позиция B |
|
|
|
||
|
24-0701-3037 |
соосный 15:1 |
|
|
24-0701-3038 |
соосный 15:1 с предварительным циклом смазывания |
|
|
|
||
|
24-0701-3039 |
соосный 25:1 |
|
|
24-0701-3040 |
соосный 25:1 с предварительным циклом смазывания |
|
|
|
||
|
24-0701-3041 |
соосный 75:1 |
|
|
24-0701-3042 |
соосный 75:1 с предварительным циклом смазывания |
|
|
|
||
|
24-0701-3043 |
соосный 125:1 |
|
|
24-0701-3044 |
соосный 125:1 с предварительным циклом смазывания |
|
|
|
||
|
24-1721-2000 |
проставочное кольцо, только масло, для соотношения 1:1 |
|
|
24-1721-2001 |
проставочное кольцо, только пластичная смазка |
|
|
Принадлежности RA |
||
|
Номер детали |
Описание |
|
|
24-0413-3490 |
крышка |
|
|
95-0006-0917 |
колпачковая гайка |
|
|
24-0801-2070 |
пусковая рукоятка |
|
|
Стяжная шпилька RA1) для соотношений 1:1; 10,5:1; 15:1; 25:1; 75:1 |
||
|
Номер детали |
Описание |
|
|
44-0717-2060 |
для 1 насосного элемента |
|
|
44-0717-2061 |
для 2 насосных элементов |
|
|
44-0717-2062 |
для 3 насосных элементов |
|
|
44-0717-2063 |
для 4 насосных элементов |
|
|
44-0717-2064 |
для 5 насосных элементов |
|
|
DIN125-B6 4-ST |
шайба, 6 4 DIN1251) |
|
|
DIN934-M6-8 |
гайка1) |
|
|
Стяжная шпилька RA1) для соотношения 5:1; 125:1 |
||
|
Номер детали |
Описание |
|
|
44-0717-2069 |
для 1 насосного элемента |
|
|
44-0717-2070 |
для 2 насосных элементов |
|
|
44-0717-2071 |
для 3 насосных элементов |
|
|
44-0717-2072 |
для 4 насосных элементов |
|
|
44-0717-2073 |
для 5 насосных элементов |
|
|
DIN125-B6 4-ST |
шайба, 6 4 DIN1251) |
|
|
DIN934-M6-8 |
гайка1) |
|
1)Требуется 2 на каждый насос
