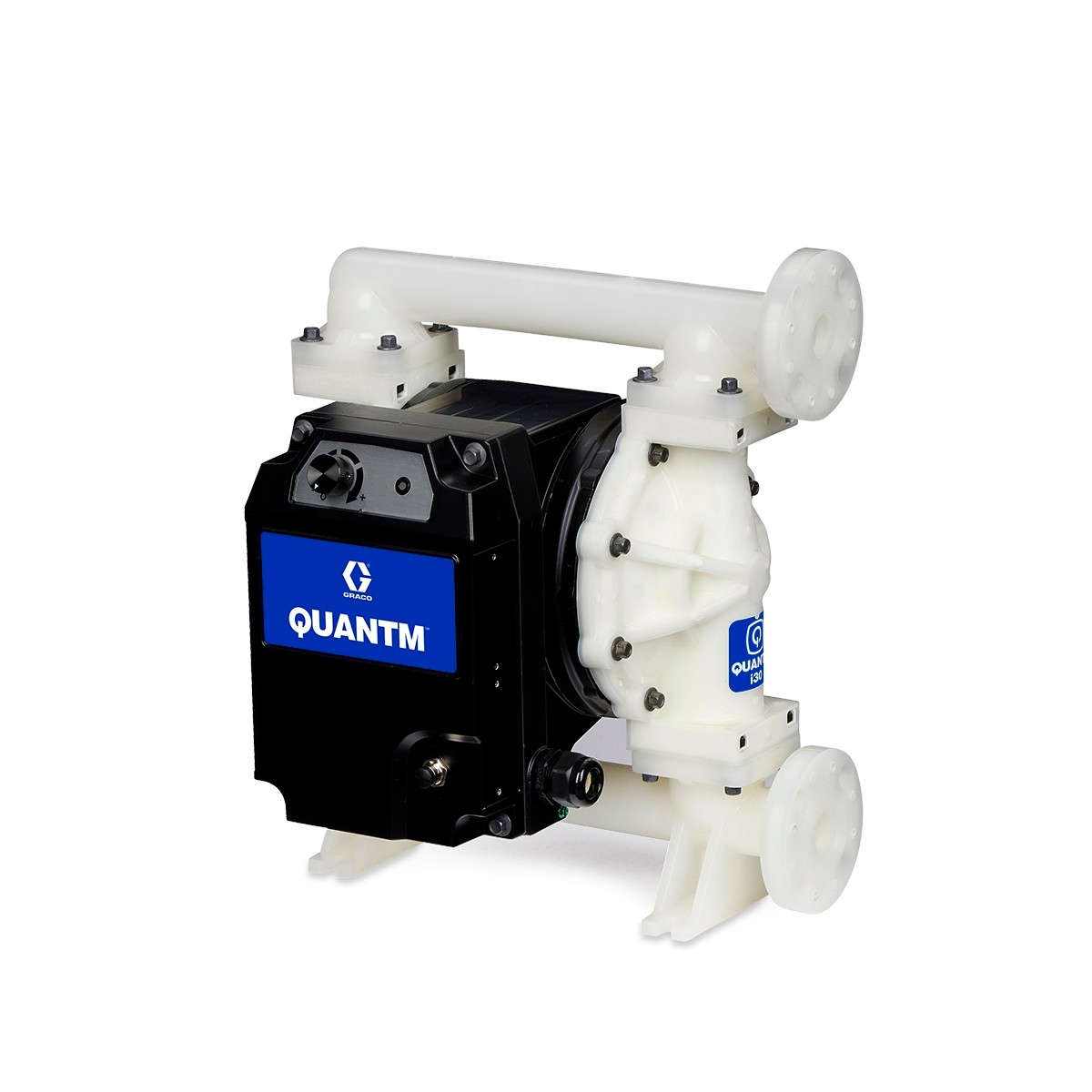

Двухмембранный насос QUANTM i30 модель TE30-0600

QUANTM i30 с отверстием размером 25,4 мм (1 дюйм) — это инновационный двухмембранный насос с электрическим приводом от компании Graco. Он разработан как идеальное решение для производственных предприятий, стремящихся к устойчивому развитию за счет значительного снижения основных переменных затрат, в первую очередь энергии.

Насос i30 оснащен новым мощным мотором FluxCore и приводом, обеспечивающим в 8 раз больший непрерывный крутящий момент на низких скоростях по сравнению с обычными моторами. Это позволяет ему эффективно перекачивать различные текучие материалы с максимальным расходом до 113 л/мин (30 галлонов/мин). В отличие от пневматических насосов, i30 работает от электричества, что обеспечивает высокую энергоэффективность. Его самовсасывающая конструкция без уплотнений минимизирует требования к техническому обслуживанию.

Одной из ключевых особенностей является то, что i30 — единственный электрический мембранный насос на рынке, который останавливается под давлением, не требуя датчиков давления и дополнительных контроллеров. Это предотвращает поломки, вызванные засорением линий и клапанов, сокращая простои.

Преимущества

Какие проблемы решает

QUANTM i30 решает ряд критических проблем, с которыми сталкиваются производственные предприятия:

Высокие эксплуатационные расходы: Значительно снижает потребление энергии по сравнению с пневматическими и некоторыми электрическими аналогами, что напрямую уменьшает переменные затраты.
Экологические нормы: Помогает компаниям соблюдать все более строгие экологические требования, способствуя достижению целей устойчивого развития.
Ненадежность оборудования: Благодаря своей конструкции и способности останавливаться под давлением, насос i30 предотвращает дорогостоящие поломки, вызванные засорением линий и клапанов, что увеличивает надежность производственной линии.
Сложность установки и интеграции: Технология plug-and-play позволяет быстро и легко интегрировать насос в существующую инфраструктуру без значительных капиталовложений или изменений.
Ограниченная совместимость с материалами: Широкий диапазон рабочих режимов и совместимость с агрессивными, абразивными и чувствительными материалами делают его универсальным решением для различных производственных нужд.

Примеры использования

Двухмембранные насосы QUANTM i30 подходят для широкого круга производств и отраслей благодаря своей универсальности, способности работать с различными типами жидкостей (от агрессивных химикатов до абразивных материалов) и высокой энергоэффективности. Вот несколько примеров производств, где они могут быть успешно применены:

Химическая промышленность: Для перекачивания кислот, щелочей, растворителей, красок, лаков, смол и других агрессивных или вязких химических веществ.

Пищевая промышленность: Для транспортировки пищевых продуктов, таких как соусы, сиропы, масла, молочные продукты (при условии использования соответствующих материалов конструкции насоса, одобренных для пищевой промышленности).

Фармацевтическая промышленность: Для перекачивания чистых жидкостей, растворов, суспензий, где требуется высокая степень чистоты и отсутствие загрязнений.

Производство красок и покрытий: Для перемещения пигментов, связующих, готовых красок и других компонентов.

Водоподготовка и очистка сточных вод: Для перекачивания шлама, реагентов, осветленной воды.

Нефтегазовая промышленность: Для перекачивания различных жидкостей, включая нефтепродукты, буровые растворы, химикаты.

Горнодобывающая промышленность: Для работы с абразивными суспензиями, шламами, дренажными водами.

Автомобильная промышленность: Для перекачивания масел, смазочных материалов, охлаждающих жидкостей, красок.

Производство керамики и стекла: Для транспортировки суспензий, глазурей, абразивных смесей.

Эти насосы особенно выгодны для предприятий, стремящихся снизить энергопотребление и эксплуатационные расходы, а также для тех, кто ищет надежную и универсальную замену пневматическим насосам.

Как начать использовать

Переход на насосы QUANTM i30 прост и выгоден. Вы можете:

Заменить существующие насосы с пневматическим приводом: Благодаря аналогичным габаритным размерам и простой установке plug-and-play, i30 легко подключается к любой розетке 120 В, 220 и 380 В, не требуя дополнительных инвестиций или модификации инфраструктуры.
Запланировать использование на новом предприятии: Включение i30 в проект нового производственного объекта позволит сразу получить все преимущества энергоэффективности и надежности.

Модуль управления приводом FluxCore оснащен простой рукояткой для регулировки скорости работы, светодиодными индикаторами статуса и кодов ошибок, а также необходимым программным обеспечением, что упрощает эксплуатацию.

Двухмембранные насосы Graco QUANTM i30 — это не просто оборудование, это стратегическая инвестиция в устойчивое будущее вашего предприятия. Они обеспечивают значительную экономию энергии, повышают надежность производственных процессов и помогают соблюдать экологические стандарты.

Чтобы узнать больше о том, как QUANTM i30 может оптимизировать ваши операции и обеспечить быструю окупаемость инвестиций, обратитесь к специалистам ТОО «Lubrication Systems». Мы готовы предоставить подробную консультацию и помочь вам выбрать оптимальное решение для ваших задач.

Техническая спецификация

Максимальное давление материала (бар)	6.9
Максимальное давление материала (кПа)	690
Максимальное давление материала (фунт/кв. дюйм)	100
Максимальный расход (л/мин)	114
Область применения	Химическая обработка, Лакокрасочные материалы и покрытия, Сточные воды, Перекачивание жидкостей общего назначения

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

Матрица конфигурации

Запишите номер детали модели и конфигурацию

последовательность, указанная на идентификационной табличке оборудования

(ID) поможет вам при заказе запасных частей.

Пример последовательности конфигурации: QTC-ACFC2ACACBNBNA100

FC2

Клеймо

Приложение

Модель

намокания

Секция

Материал

Двигатель

Сиденье

Материал

Проверка

Материал

Диафрагма

Материал

Коллектор

Уплотнение

Материал

Соединение

Параметры

ПРИМЕЧАНИЕ: Некоторые комбинации невозможны. Обратитесь к вашему консультанту.

Клеймо		Приложение		Модель		Материал смачиваемого сечения
Q	QUANTM	T	Промышленный (i)	C	30 (1 дюйм. порт)	AL	Алюминий
				D	80 (1-1/2 дюйма порт)	CI	Чугун
				E	120 (2 дюйма. порт)	CP	Проводящий полипропилен
						PP	Полипропилен
						PV	ПВДФ
						SS	316 Нержавеющая сталь

Мотор - Промышленные модели
Привод			Покрытие	Входное напряжение			Фаза	Местоположение	Шнур/Заделка кабеля
FC1*		Алюминиевый прямой привод	Черное порошковое покрытие	200-240 V			3-фазный	Промышленные, обычные локации	Шнур с вилкой
FC2		Алюминиевый прямой привод	Черное порошковое покрытие	200–240 V			Однофазный	Промышленные, обычные локации	Шнур с вилкой
FC3*		Алюминиевый прямой привод	Черное порошковое покрытие	200-240 V			3-фазный	Промышленные, опасные (классифицированные) объекты	Кабель с подвижными проводами
FC4		Алюминиевый прямой привод	Черное порошковое покрытие	200–240 V			Однофазный	Промышленные, взрывоопасные среды	Кабель с подвижными проводами
FC5		Алюминиевый прямой привод	Черное порошковое покрытие	100–120 V			Однофазный	Промышленные, обычные локации	Шнур с вилкой
FC6		Алюминиевый прямой привод	Черное порошковое покрытие	100–120 V			Однофазный	Промышленные, опасные (классифицированные) объекты	Кабель с подвижными проводами
FC7		Алюминиевый прямой привод	Черное порошковое покрытие	380–480 V			3-фазный	Промышленные, обычные места (NA)	Кабель с подвижными проводами
FC8	Алюминиевый прямой привод		Черное порошковое покрытие		380–480 V	3-фазный		Промышленные, обычные места (WW)	Кабель с подвижными проводами
FC9	Алюминиевый прямой привод		Черное порошковое покрытие		380–480 V	3-фазный		Промышленные, опасные (классифицированные) объекты (NA)	Кабель с подвижными проводами
FCA	Алюминиевый прямой привод		Черное порошковое покрытие		380–480 V	3-фазный		Промышленность, взрывоопасная среда (WW)	Кабель с подвижными проводами
FE1*	Алюминиевый прямой привод		FEP покрытие		200-240 V	3-фазный		Промышленные, Обычные места, Улучшенные (Химические)	Шнур с вилкой
FE2	Алюминиевый прямой привод		FEP покрытие		200–240 V	Однофазный		Промышленные, Обычные места, Улучшенные (Химические)	Шнур с вилкой
FE3*	Алюминиевый прямой привод		FEP покрытие		200-240 V	3-фазный		Промышленные, опасные (классифицированные) объекты, улучшенные (химические)	Кабель с подвижными проводами
FE4	Алюминиевый прямой привод		FEP покрытие		200–240 V	Однофазный		Промышленные, взрывоопасные среды, усиленные (химические)	Кабель с подвижными проводами
FE5	Алюминиевый прямой привод		FEP покрытие		100–120 V	Однофазный		Промышленные, Обычные места, Улучшенные (Химические)	Шнур с вилкой
FE6	Алюминиевый прямой привод		FEP покрытие		100–120 V	Однофазный		Промышленные, опасные (классифицированные) объекты, улучшенные (химические)	Кабель с подвижными проводами
FE7	Алюминиевый прямой привод		FEP покрытие		380–480 V	3-фазный		Промышленные, обычные (NA), улучшенные (химические)	Кабель с подвижными проводами
FE8	Алюминиевый прямой привод		FEP покрытие		380–480 V	3-фазный		Промышленные, Обычные (WW), Улучшенные (Химические)	Кабель с подвижными проводами
FE9	Алюминиевый прямой привод		FEP покрытие		380–480 V	3-фазный		Промышленные, опасные (классифицированные) объекты (NA), улучшенные (химические)	Кабель с подвижными проводами
FEA	Алюминиевый прямой привод		FEP покрытие		380–480 V	3-фазный		Промышленные, взрывоопасные среды (WW) Enhanced (химические)	Кабель с подвижными проводами

* Недоступно с i30 (QTC).

Материал посадочного места		Материал установки		Материал мембраны		Материал уплотнения коллектора
AC	Ацеталь	AC	Ацеталь, шарик	BN	Buna-N	--	Никакой
AL	Алюминий	-B	Buna-N Overmold 303 Нержавеющая сталь, заслонка	CO	Полихлоропрен Надплед	BN	Buna-N
BN*	Buna-N	BN	Buna-N, шариковый	CR	Полихлоропрен	PT	PTFE
FB	Нержавеющая сталь 303 с уплотнениями Buna-N	CR	Полихлоропрен, стандартный, шариковый	FK	Фторэластомер
FK*	Фторэластомер	CW	Полихлоропрен, утяжеленный, шариковый	GE	Инженерный термопластик Graco
GE	Инженерный термопластик Graco	FK	Фторэластомер, шариковый	PO	PTFE/EPDM Литейная форма
PP	Полипропилен	GE	Инженерный термопластик Graco, шариковый	PS	PTFE/Сантопрен, двухсекционный
PV	PVDF	PT	PTFE	SP	Santoprene
SA	17-4PH Нержавеющая сталь с уплотнительными кольцами из ПТФЭ	SD	440C Нержавеющая сталь, шариковый	TP	TPE
SP	Сантопрен	SP	Сантопрен, шариковый
TP*	TPE	TP	TPE, шариковый

* Модели с посадочными местами BN, FK или TP не используют уплотнения коллектора.

Con

Связь		Параметры
A1	Алюминий, стандартные порты, NPT	00	Стандарт
A2	Алюминий, стандартные порты, BSPT	LP	Крупные частицы
C1	Проводящий полипропилен, центральный фланец
C2	Проводящий полипропилен, концевой фланец
F1	PVDF, центральный фланец
F2	PVDF, концевой фланец
I1	Железо, Стандартные порты, NPT
I2	Железо, стандартные порты, BSP
P1	Полипропилен, центральный фланец
P2	Полипропилен, концевой фланец
S1	Нержавеющая сталь, стандартные порты, NPT
S2	Нержавеющая сталь, стандартные порты, BSPT
S51	Нержавеющая сталь, центральный фланец, горизонтальный выход

Выбор моторного привода
Промышленность - Северная Америка
Модель	Обычное местоположение (NEMA вилка)	Опасная зона (Летающий провод)	Диапазон напряжения/количество фаз
i30 (QTC)	FC5	FC6	100–120 V/Однофазный
i80 (QTD)	FC1	FC3	200–240 V/3-фазный
i120 (QTE)	FC1	FC3	200–240 V/3-фазный
Все	FC7 (Flying leads)	FC9	380–480 V/3-фазный
Промышленность - Международный
Модель	Обычное местоположение (IEC вилка)	Опасная зона (Летающий провод)	Диапазон напряжения/количество фаз
i30 (QTC)	FC2	FC4	200–240 V/Однофазный
i80 (QTD)	FC2	FC4	200–240 V/Однофазный
i120 (QTE)	FC2	FC4	200–240 V/Однофазный
Все	FC8 (летающий провод)	FCA	380–480 V/3-фазный
Промышленность - Усовершенствованная (химическая) - Северная Америка
Модель	Обычное местоположение (NEMA вилка)	Опасная зона (Летающий провод)	Диапазон напряжения/количество фаз
i30 (QTC)	FE5	FE6	100–120 V/Однофазный
i80 (QTD)	FE1	FE3	200–240 V/3-фазный
i120 (QTE)	FE1	FE3	200–240 V/3-фазный
Все	FE7 (летающий провод)	FE9	380–480 V/3-фазный
Промышленность - Усовершенствованная (химическая) - Международная
Модель	Обычное местоположение (IEC вилка)	Опасная зона (Летающий провод)	Диапазон напряжения/количество фаз
i30 (QTC)	FE2	FE4	200–240 V/Однофазный
i80 (QTD)	FE2	FE4	200–240 V/Однофазный
i120 (QTE)	FE2	FE4	200–240 V/Однофазный
Все	FE8 (летающий провод)	FEA	380–480 V/3-фазный

Модели Q T30 (Traditional/Standard) предназначены для общепромышленных применений. Подходят для широкого круга задач, где нет строгих требований к санитарии и чистоте. Они используются для перекачивания различных жидкостей в таких отраслях, как производство, обработка, химическая промышленность и т.д.:
