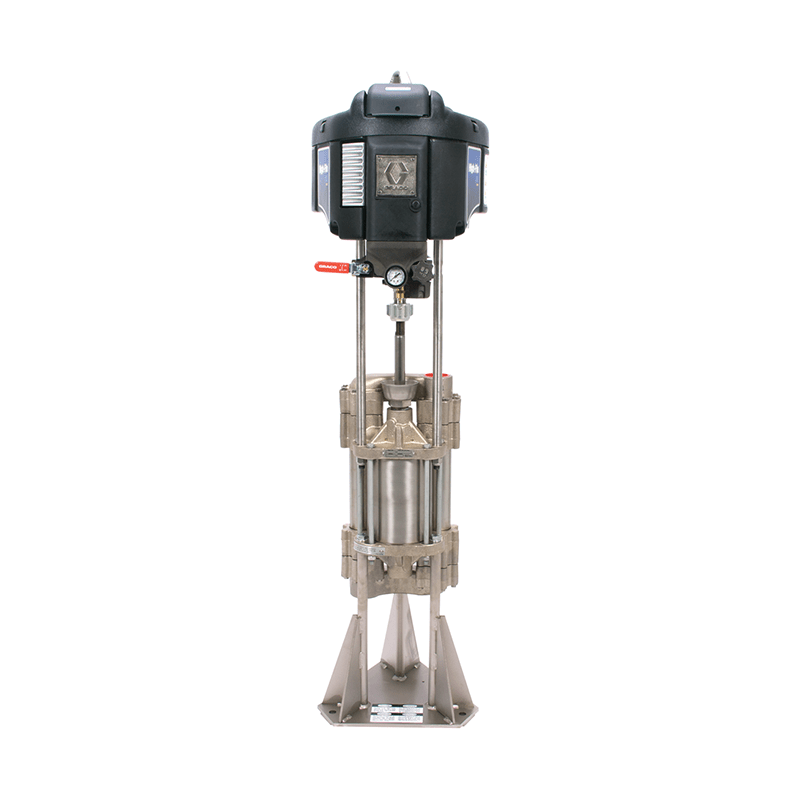

Насосы NXT™ High-Flo® — это высокопроизводительные пневматические поршневые насосы, разработанные для быстрой подачи крупных объемов масел. Их принцип работы основан на использовании пневмомотора NXT, который приводит в движение поршень насоса.
Пневмомотор NXT преобразует энергию сжатого воздуха в возвратно-поступательное движение. Эта сила передается на шариковый клапан поршневого насоса с плавающим уплотнением поршня. Такая конструкция обеспечивает максимальный баланс давления в широком диапазоне вязкости перекачиваемого материала.
Модульные пневматические клапаны насоса просты в ремонте и содержат средства защиты от обледенения, что исключает нежелательные остановки в работе. Встроенные пневматические органы управления, включая блокируемый поворотный регулятор на передней части, обеспечивают удобство доступа и компактность, а также включают встроенную фильтрацию.
Преимущества
Насосы NXT High-Flo® обладают рядом ключевых преимуществ, которые делают их лучшим выбором в своем ценовом сегменте:
- Превосходная производительность и долговечность: проверенная временем, надёжная конструкция превосходит другие насосы, обеспечивая долгий срок службы.
- Быстрый ремонт и меньше деталей: упрощенная модульная конструкция пневмомотора NXT позволяет проводить быстрое обслуживание и минимизирует время простоя.
- Исключительная надежность: прочный нержавеющий и несминаемый корпус пневмомотора выдерживает сложные условия эксплуатации.
- Интуитивное управление: интегрированные пневматические органы управления и, опционально, Система контроля DataTrak™, делают эксплуатацию и диагностику максимально простыми.
Какие проблемы решает
Насосы NXT High-Flo® разработаны для решения наиболее актуальных задач в сфере перекачки смазочных материалов:
- Низкая скорость подачи: обеспечивают быструю подачу более крупных объемов масла, значительно сокращая время на обслуживание техники.
- Простои из-за поломок: модульная конструкция и простой в ремонте клапан с защитой от обледенения сводят к минимуму риск остановки оборудования.
- Сложности с обслуживанием и диагностикой: модульная конструкция упрощает обслуживание, а дополнительная система контроля DataTrak™ позволяет проводить интуитивную диагностику, следить за расходом материала и предотвращать работу насоса всухую.
- Ограничения по вязкости: шариковый клапан с плавающим уплотнением поршня гарантирует эффективную перекачку минеральных и синтетических масел (двигательное, для МКПП и АКПП) в широком диапазоне вязкости.
Примеры использования
Благодаря своей мощности и надёжности, насосы NXT High-Flo® идеально подходят для эксплуатации в сложных индустриальных условиях:
- Автотранспортные предприятия, собственный парк техники: быстрая и эффективная замена масла в большом количестве транспортных средств.
- Внутризаводские установки: подача смазочных материалов на производственные линии и оборудование, где требуется высокая скорость и точность.
- Горнодобывающая промышленность: надёжная работа в суровых условиях для обслуживания тяжелой карьерной техники и оборудования.
Как внедрить в работу
Для того чтобы начать использовать все преимущества насосов NXT™ High-Flo®, необходимо выполнить следующие шаги:
- Определение потребностей: проанализируйте требуемый объем и скорость перекачки, а также тип используемых масел (минеральные и синтетические масла, включая двигательные, для МКПП и АКПП).
- Выбор комплектации: определитесь с необходимостью установки дополнительного оборудования, такого как система контроля DataTrak™ для расширенного мониторинга и диагностики.
- Консультация со специалистами: обратитесь к официальному поставщику для подбора оптимальной модели и комплектации под ваши задачи.
- Установка и ввод в эксплуатацию: Установите насос в соответствии с рекомендациями производителя, используя встроенные пневматические органы управления для удобного доступа и настройки.
Насос NXT™ High-Flo® — это инвестиция в превосходную производительность, долговечность и минимизацию простоев. Он предлагает лучшее соотношение цены и качества благодаря надежной конструкции, модульности и высокой скорости подачи масла.
Для получения детальной консультации, подбора оборудования и осуществления заказа обратитесь к специалистам ТОО «Lubrication Systems». Они помогут Вам внедрить передовые решения для эффективного управления смазочными материалами на Вашем предприятии.
|
Техническая спецификация
|
|
Коэффициент сжатия
|
3,5:1
|
4,5:1
|
6:1
|
|
Эффективный диаметр пневмомотора
|
7,5" (191 мм)
|
7,5" (191 мм)
|
10,375" (264 мм)
|
|
Максимальное рабочее давление жидкости
|
2,4 МПа (24 бар, 350 psi)
|
3,1 МПа (31 бар, 450 psi)
|
3,4 МПа (34 бар, 500 psi)
|
|
Расход на цикл
|
2,000 cc
|
1,500 cc
|
2,000 cc
|
|
Канал подачи воздуха
|
Внутренняя резьба NPT 3/4"
|
Внутренняя резьба NPT 3/4"
|
Внутренняя резьба NPT 3/4"
|
|
Канал всасывания жидкости
|
Внутренняя резьба NPT 1-1/2"
|
Внутренняя резьба NPT 1-1/2"
|
Внутренняя резьба NPT 2"
|
|
Канал подачи жидкости
|
Внутренняя резьба NPT 1"
|
Внутренняя резьба NPT 1"
|
Внутренняя резьба NPT 2"
|
|
Рабочий диапазон давления воздуха
|
1,4 - 7 бар (20 - 100 psi)
|
1,4 - 7 бар (20 - 100 psi)
|
1,4 - 5,2 бар (20 - 75 psi)
|
|
Максимальная рекомендуемая скорость насоса
|
60 циклов в минуту
|
60 циклов в минуту
|
60 циклов в минуту
|
|
Циклов на галлон (литр)
|
1.9 (0.5)
|
0,67 (2,5)
|
0,5 (1,9)
|
|
Смачиваемые части
|
Нержавеющая сталь, фторопласт, кожа, сверхвысокомолекулярный
полиэтилен (СВМП), углеродистая сталь
|
Нержавеющая сталь, фторопласт, кожа, сверхвысокомолекулярный
полиэтилен (СВМП), углеродистая сталь
|
Нержавеющая сталь, фторопласт, кожа, сверхвысокомолекулярный
полиэтилен (СВМП), углеродистая сталь
|
|
Уровень звукового давления
|
77 дБ(А)
|
77 дБ(А)
|
80 дБ(А)
|
|
Звуковая мощность
|
87 дБа
|
87 дБа
|
90 дБ(А)
|
|
Приблизительный вес
|
99 фунтов (44,9 кг)
|
99 фунтов (44,9 кг)
|
178 фунтов (80,7 кг)
|
|
Руководство по эксплуатации
|
Система – 312862
Насос – 311211
Насосный блок – 311690
Двигатель – 311238
|
Система – 312862
Насос – 311211
Насосный блок – 311690
Двигатель – 311238
|
Система – 312862
Насос – 311831
Насосный блок – 311832
Двигатель – 311238
|
